Rogers AD250C Laminat und Custom High-Frequency Double Side PCB auf 0,508 mm (20mil) Substrat mit reinem Gold

Produkt-Beschreibung

In der heutigen sich rasant entwickelnden Funkkommunikationslandschaft wächst die Nachfrage nach leistungsstarken Antennensystemen weiter.Die AD-SerieTM der Rogers CorporationAntennenmaterialien begegnen diesen Herausforderungen mitLaminat aus AD250CTMDies stellt eine besonders überzeugende Lösung für kostensensitive Anwendungen dar, die eine hervorragende HF-Leistung erfordern.

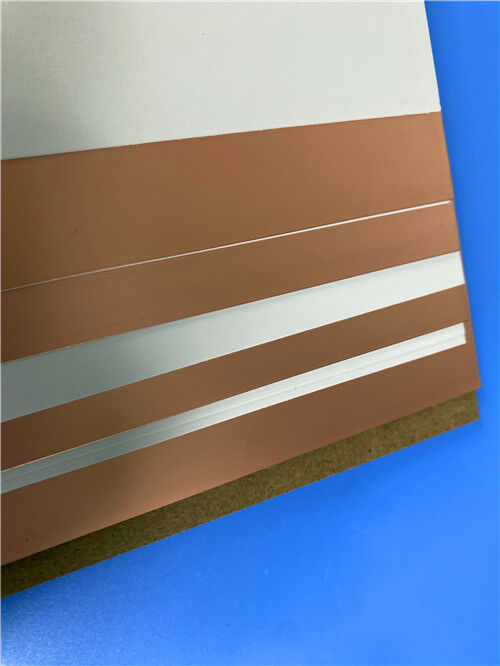

AD250C ist ein glasverstärktes, PTFE-basiertes Laminat, das speziell für den Markt für drahtlose Antennen entwickelt wurde.Es kombiniert eine kontrollierte Dielektrikkonstante mit geringen Verlusten und hervorragenden Leistungen bei passiver Intermodulation (PIM)Die Gewebeverstärkung aus Glas sorgt für eine gute Verarbeitbarkeit der Schaltkreise und ermöglicht die Herstellung von Leiterplatten mit hoher Leistung.Elektrodepositioniert (ED)oderumgekehrt behandelte ED-KupferfolieAlternativen, AD250C-Laminate helfen, Schaltkreislaufverluste zu reduzieren und die Antennen-PIM-Leistung zu optimieren.

Schlüsselmerkmale auf einen Blick:

Anwendungen

AD250C-Laminate werden in mehreren Segmenten der drahtlosen Infrastruktur eingesetzt, darunter:

Zelluläre Infrastruktur Basisstationen Antennen

Antennensysteme für die Telematik im Automobilbereich Anwendungen für vernetzte Fahrzeuge, die eine stabile Leistung bei extremen Temperaturen erfordern

Handelsantennen für Satellitenfunk

Digitale Audiobroadcasting (DAB)

Patch-Antennen (GNSS, GPS, SDAR)

PCB-Herstellung nach Maßgabe von AD250C

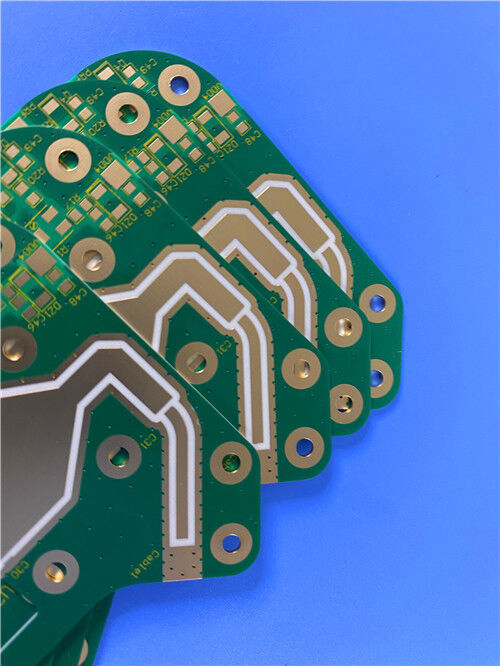

Als spezialisierter Hersteller von Hochfrequenz-Leiterplatten bieten wir umfassende Fertigungsdienstleistungen an, dieRogers AD250CDie folgende Spezifikation beschreibt eine repräsentative 2-schichtige starre PCB-Implementierung:

PCB-Konstruktionsdetails:

PCB-Statistiken:

Materielle Vorteile

Kontrollierte dielektrische Leistung:
AD250C liefert eine streng kontrollierte dielektrische Konstante von 2,50 ± 0,04 bei 10 GHz, die eine gleichbleibende Impedanzkontrolle und eine wiederholbare Leistung des Schaltkreises in allen Produktionschargen gewährleistet.Diese Präzision ist unerlässlich, um die Antennen übereinzustimmen und den Rücklaufverlust zu minimieren.

Eigenschaften mit geringem Verlust:
Mit einem Ablösungsfaktor von nur 0,0013 bei 10 GHz ermöglicht AD250C einen geringen Einsetzverlust in Übertragungsleitungen und Zufuhrnetzen, was zu einer höheren Antenneneffizienz und einem verbesserten Systemgewinn führt.

Ausgezeichnete PIM-Leistung:
Das Material erreicht sehr niedrige passive Intermodulationswerte von -159 dBc bis -163 dBc (gemessen an 30 ml und 60 ml Laminaten mit umgekehrtem ED-Kupfer),drastische Verringerung des Risikos von PIM-bedingten Ausfällen in empfindlichen Empfangswegen.

Wärme- und mechanische Stabilität:

Koeffizient der thermischen Ausdehnung (CTE): X-Achse (47 ppm/°C), Y-Achse (29 ppm/°C) und Z-Achse (196 ppm/°C) im Bereich von -55°C bis 288°C

Zersetzungstemperatur (Td) über 500°C, so dass ein breites Verarbeitungsfenster besteht

Hohe Tg > 280°C unterstützt bleifreie Lötverfahren

Dimensionelle Stabilität:
Die gewebte Glasverstärkung und das optimierte Harzsystem sorgen für eine ausgezeichnete Dimensionsstabilität (0,02/0,06 mils/inch nach Ätzung und Backen),Verringerung von Registrierungsfehlern bei mehrschichtiger Lamination und Verbesserung der Produktionserträge.

Feuchtigkeitsbeständigkeit:
Mit einer Feuchtigkeitsabsorption von nur 0,04%, hält AD250C auch in feuchten Umgebungen stabile elektrische Eigenschaften, ein wesentliches Attribut für Antennenanwendungen im Freien, die der Wetterbelastung ausgesetzt sind.

Qualität und Verfügbarkeit

Alle Platten werden in Übereinstimmung mit den IPC-Qualitätsnormen der Klasse 2 hergestellt, wodurch eine solide Zuverlässigkeit für kommerzielle und industrielle Anwendungen gewährleistet wird.Vor dem Versand werden 100% elektrische Prüfungen durchgeführt, um die Funktionsintegrität zu gewährleisten..

Unsere Produktionskapazität erstreckt sich auf die weltweite Verfügbarkeit, mit flexiblen Versand- und Logistikunterstützung für Prototypen und Volumenanforderungen.Wir bieten eine schnelle Lieferung und wettbewerbsfähige Preise bei gleichzeitiger strenger Prozesskontrolle..

Für Anfragen zu kundenspezifischen Stapeln, Paneldimensionen, alternativen Kupferfolien oder anderen Konfigurationen,Bitte kontaktieren Sie unser Verkaufsteam. Wir sind bereit, Ihre Anforderungen an Hochfrequenz-Leiterplatten zu erfüllen..
