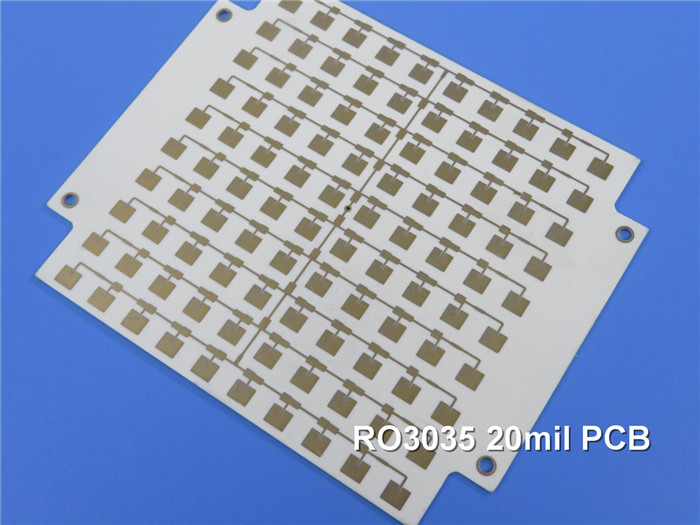

Mikrowelle Rogers RO3035 Leiterplatte PWBs 2-Layer Rogers 3035 20mil 0.508mm DK3.5 DF 0,0015 Hochfrequenz-PWB

Rogers RO3035 Mikrowellen-Leiterplatte 2-lagig Rogers 3035 20mil 0,508mm Leiterplatte DK3,5 DF 0,0015 Hochfrequenz-Leiterplatte

(Leiterplatten sind kundenspezifische Produkte, das gezeigte Bild und die Parameter dienen nur als Referenz)

Rogers RO3035 Hochfrequenz-Leiterplattenmaterialien sind keramikgefüllte PTFE-Verbundwerkstoffe für kommerzielle Mikrowellen- und HF-Anwendungen. Sie wurden entwickelt, um außergewöhnliche elektrische und mechanische Stabilität zu wettbewerbsfähigen Preisen zu bieten. Die mechanischen Eigenschaften sind konsistent. Dies ermöglicht dem Designer die Entwicklung von Mehrlagen-Leiterplattendesigns, ohne Verzug oder Zuverlässigkeitsprobleme zu erfahren. RO3035 Materialien weisen einen Wärmeausdehnungskoeffizienten (CTE) in X- und Y-Achse von 17 ppm/°C auf. Dieser Ausdehnungskoeffizient ist auf den von Kupfer abgestimmt, was dem Material eine ausgezeichnete Dimensionsstabilität verleiht, mit einer typischen Ätzschrumpfung nach Ätzen und Backen von weniger als 0,5 mils pro Zoll. Der CTE in Z-Achse beträgt 24 ppm/°C, was eine außergewöhnliche Zuverlässigkeit der durchkontaktierten Löcher auch in rauen Umgebungen bietet.

Typische Anwendungen:

1) Automobilradar

2) Zellulare Telekommunikationssysteme

3) Datenleitungen in Kabelsystemen

4) Direktübertragungssatelliten

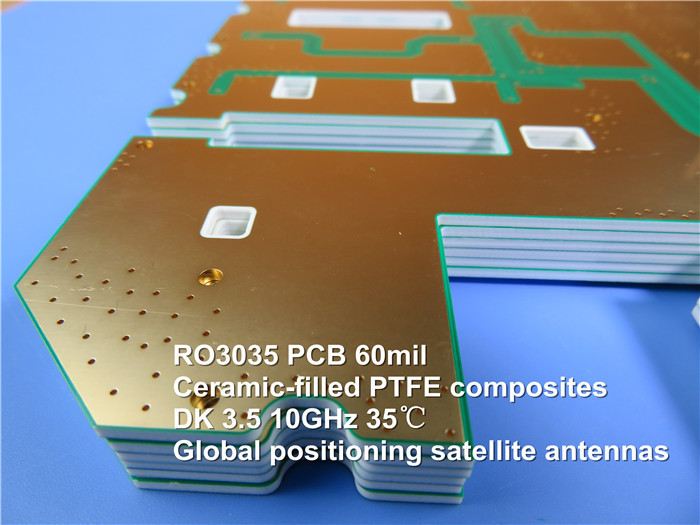

5) Globale Positionierungssatellitenantennen

6) Patch-Antenne für drahtlose Kommunikation

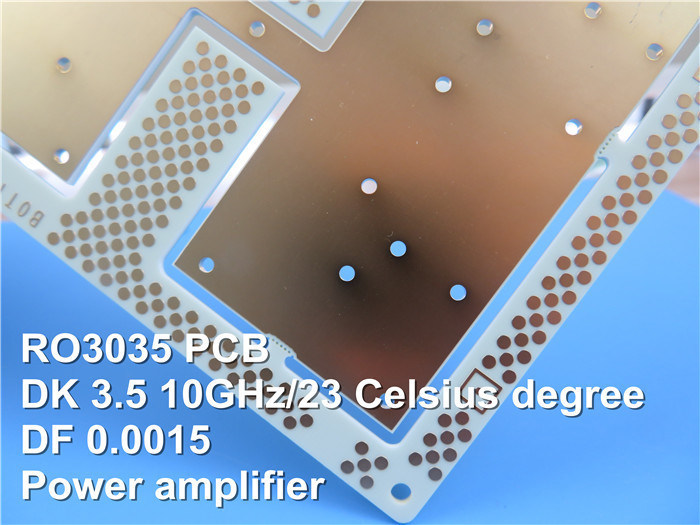

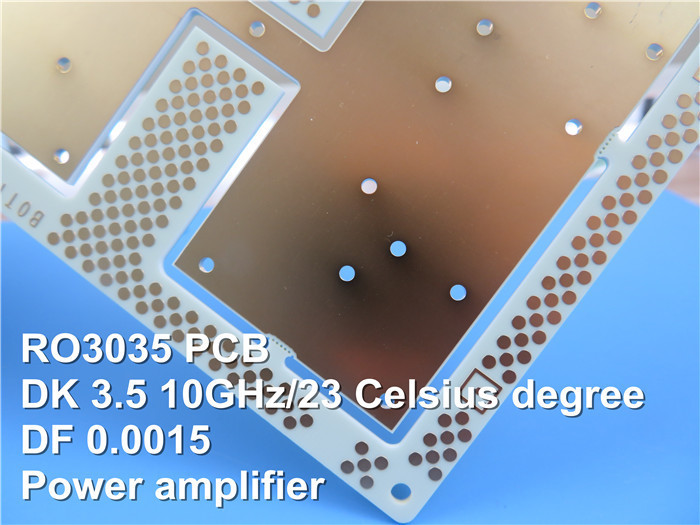

7) Leistungsverstärker und Antennen

8) Power-Backplanes

9) Fernablesegeräte

Leiterplattenspezifikationen

Datenblatt von Rogers 3035 (RO3035)
