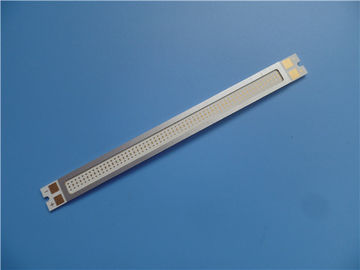

Aluminium PWB 1,8 Millimeter Immersions-Goldzusammensetzungs-Anhäufung
  • Name
  • Name
  • Name
  • Name
  • Name
  • Name

Aluminium PWB 1,8 Millimeter Immersions-Goldzusammensetzungs-Anhäufung

MOQ: 1
Preis: USD50~60
Standardverpackung: Vakuum
Lieferfrist: 5-6 Werktage
Zahlungsmethode: T / T, Paypal
Lieferkapazität: 45000 Stücke pro Monat
Ausführliche Information
Beschreibung des Produkts
Ausführliche Information
Herkunftsort
China
Markenname
Bicheng Enterprise Limited
Zertifizierung
UL
Modellnummer
BIC-0119-V1.19
Aluminiumkern:
1W / Dielektrisches Material 75um M
Abschließende Höhe von PWB:
1.8mm ±0.12
Abschließender Folie External:
1 Unze
Oberflächengüte:
Immersionsgold 0.025µm über 3µm Nickel
Lötmittelmaskenfarbe:
Weiß
Farbe der Teillegende:
Schwarz
Test:
100% früherer Versand elektrischen Tests
Min Bestellmenge:
1
Preis:
USD50~60
Verpackung Informationen:
Vakuum
Lieferzeit:
5-6 Werktage
Zahlungsbedingungen:
T / T, Paypal
Versorgungsmaterial-Fähigkeit:
45000 Stücke pro Monat
Beschreibung des Produkts

Produktprofil



1,1 allgemeine Beschreibung



Dieses ist eine Art Aluminium PWB für die Anwendung des Schalterreglers. Es ist ein einlagiges

MCPCB-Brett bei 1,6 Millimeter-Basis mit 1 Wärmeleitfähigkeit W/MK. Die Aluminiumplatte

ist von ITEQ, von der Lötmittelmaske und vom Silkscreen von Taiyo. Es hat pro Klasse IPC 6012 fabriziert

2 unter Verwendung gelieferter Gerber-Daten. 30 Bretter werden separat verpackt.



1,2 Eigenschaften und Nutzen



A., Optimierungskombination des Machtstromkreises und des Steuerstromkreises,
B., ersetzen Sie das zerbrechliche keramische Substrat und erhalten Sie eine bessere mechanische Haltbarkeit,
C., Diffusion der effektiven Hitze im Entwurf des Stromkreises,
D., verringern Sie die Betriebstemperatur der Ausrüstung,
E., verbessern Sie die Energiedichte und die Zuverlässigkeit des Gerätes,
F., dehnen Sie die Nutzungsdauer des Produktes aus,
G., umfassendes Ausrüstungsmanagement und Wartung und prozesskontrolliert,
H., verhindert konstruktive Gestaltung Probleme an in der Produktion vor auftreten.
I. werden Produkte und Herstellung durch autorisierte Organisationen bestätigt.
Kundendienst J. Great
Materialien K. RoHS
L. UL passte sich an



1,3 Anwendung



Deckenleuchtealuminium PWB, Stromversorgungsgerät, elektrischer Stromkreis a-Filters, Hochfrequenz

Verstärker



1,4 Parameter- und Leistungsblatt

PWB-GRÖSSE 100 x 25mm=1PCS
BRETT-ART IMS-PWB
Zahl von Schichten Einseitiges PWB
Oberflächenberg-Komponenten JA
Durch Loch-Komponenten NEIN
SCHICHT STACKUP Kupfer ------- 35um (1oz)
1W/MK dielektrisches Material 75um
Aluminium 1060 1.6mm
TECHNOLOGIE
Minimale Spur und Raum: 10mil/18mil
Minimale/maximale Löcher: 0
Zahl von verschiedenen Löchern: 0
Zahl von Bohrlöchern: 0
Zahl von Ausfräsungen: 2
Zahl von internen Ausschnitten: 0
Widerstand-Steuerung nein
BRETT-MATERIAL
Aluminiumkern: 1W / Dielektrisches Material 75um M
Thermischer Widerstand (°C/W) ≤0.45
Durchbruchsspannung (VDC) 4000
Abschließender Folie External: 1oz
Abschließende Folie intern: 0oz
Abschließende Höhe von PWB: 1.8mm ±0.12
ÜBERZUG UND BESCHICHTUNG
Oberflächenende Immersionsgold 0.025µm über 3µm Nickel
Lötmittel-Maske treffen auf zu: SPITZE, Minimum 12micron
Lötmittel-Masken-Farbe: Weiß, Taiyo PSR400 WT02
Lötmittel-Masken-Art: LPSM
CONTOUR/CUTTING Verlegung
MARKIERUNG
Seite der Teillegende SPITZE
Farbe der Teillegende Schwarzes
Hersteller-Name oder Logo:

Markiert auf dem Brett in einem Leiter und

leged FREIER BEREICH
ÜBER Nicht überzogen während des Lochs (NPTH)
FLAMIBILITY-BEWERTUNG Zustimmung Min. ULs 94-V0.
MASS-TOLERANZ
Entwurfsmaß: 0,0059"
Brettüberzug: 0,0029"
Bohrgerättoleranz: 0,002"
TEST 100% früherer Versand elektrischen Tests
ART DER GELIEFERT ZU WERDEN GRAFIK E-Mail-Datei, Gerber RS-274-X, PCBDOC usw.
VERSORGUNGSBEREICH Weltweit global.
