Herkunftsort: | China |
Markenname: | Bicheng Enterprise Limited |
Zertifizierung: | UL |
Modellnummer: | BIC-0078-V7.8 |
Min Bestellmenge: | 1 |
---|---|
Preis: | USD40~50 |
Verpackung Informationen: | Vakuum |
Lieferzeit: | 5-6 Werktage |
Zahlungsbedingungen: | T / T, Paypal |
Versorgungsmaterial-Fähigkeit: | 45000 Stücke pro Monat |
Wärmeleitfähigkeit: | 1W/MK dielektrisches Material, MCPCB | Abschließende Höhe von PWB: | 1.2mm ±0.12 |
---|---|---|---|
Abschließender Folie External: | 1oz | Oberflächengüte: | Immersionsgold, Spiegelreflexion |
Lötmittelmaskenfarbe: | Weiß, PSR400 WT02 | Farbe der Teillegende: | kein Silkscreen |
Test: | 100% früherer Versand elektrischen Tests |
Produktprofil
1,1 allgemeine Beschreibung

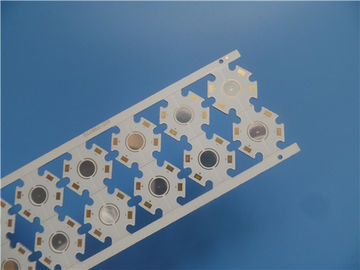

Dieses ist eine Art Spiegelaluminium PWB für die Anwendung von Led Beleuchtung. Es ist ein einzelnes
überlagern Sie MCPCB-Brett bei 1,2 Millimeter stark mit 1 Wärmeleitfähigkeit W/MK. Das Aluminium
Platte ist von ITEQ, von der Lötmittelmaske und vom Silkscreen von Taiyo. Sie hat pro IPC 6012 fabriziert
Klasse 2 unter Verwendung gelieferter Gerber-Daten. 25 Platten werden für Versand verpackt.
1,2 Eigenschaften und Nutzen
A., Optimierungskombination des Machtstromkreises und des Steuerstromkreises,
B., ersetzen Sie das zerbrechliche keramische Substrat und erhalten Sie eine bessere mechanische Haltbarkeit,
C., Diffusion der effektiven Hitze im Entwurf des Stromkreises,
D., verringern Sie die Betriebstemperatur der Ausrüstung,
E., verbessern Sie die Energiedichte und die Zuverlässigkeit des Gerätes,
F., dehnen Sie die Nutzungsdauer des Produktes aus,
G., berichtigen Sie Herstellungsanweisung (MI),
H., werden Produkte und Herstellung durch autorisierte Organisationen bestätigt.
I. 100% Tests einschließlich des elektrischen Tests und AOI-Inspektion.
Beanstandungsrate J. Customer: <1>
K. Kein MOQ, niedrigen Kosten für Prototypen und Proben.
L. 1-10 Stücke werden für Verkauf angeboten.
1,3 Anwendung
Automobilbeleuchtung, konstante Spannungsregelung, helles Umwandlungssystem, Einkaufszentrum
Beleuchten
1,4 Parameter- und Leistungsblatt
PWB-GRÖSSE | 130 x 48mm=12PCS |
BRETT-ART | IMS-PWB |
Zahl von Schichten | Einseitiges PWB, Metallkern PWB |
Oberflächenberg-Komponenten | JA |
Durch Loch-Komponenten | NEIN |
SCHICHT STACKUP | Kupfer ------- 35um (1oz) |
1W/MK dielektrisches Material, 75um | |
Aluminium 5052, 1.2mm | |
TECHNOLOGIE | |
Minimale Spur und Raum: | 12mil/12mil |
Minimale/maximale Löcher: | 1.5mm |
Zahl von verschiedenen Löchern: | 1 |
Zahl von Bohrlöchern: | 4 |
Thermischer Widerstand (°C/W) | ≤0.45 |
Durchbruchsspannung (VDC) | 4000 |
Widerstand-Steuerung | nein |
BRETT-MATERIAL | |
Wärmeleitfähigkeit | 1W/MK dielektrisches Material, MCPCB |
Abschließender Folie External: | 1oz |
Abschließende Folie intern: | 0oz |
Abschließende Höhe von PWB: | 1.2mm ±0.12 |
ÜBERZUG UND BESCHICHTUNG | |
Oberflächenende | Immersionsgold, Spiegelreflexion |
Lötmittel-Maske treffen auf zu: | Spitze. 12µm Minimum. |
Lötmittel-Masken-Farbe: | Weiß, PSR400 WT02 |
Lötmittel-Masken-Art: | LPSM |
CONTOUR/CUTTING | Verlegung |
MARKIERUNG | |
Seite der Teillegende | kein Silkscreen |
Farbe der Teillegende | kein Silkscreen |
Hersteller-Name oder Logo: | gemäß der Anforderung |
ÜBER | nein über |
FLAMIBILITY-BEWERTUNG | Zustimmung Min. ULs 94-V0. |
MASS-TOLERANZ | |
Entwurfsmaß: | 0,0059" (0.15mm) |
Brettüberzug: | 0,0030" (0.076mm) |
Bohrgerättoleranz: | 0,002" (0.05mm) |
TEST | 100% früherer Versand elektrischen Tests |
ART DER GELIEFERT ZU WERDEN GRAFIK | E-Mail-Datei, Gerber RS-274-X, PCBDOC usw. |
VERSORGUNGSBEREICH | Weltweit global. |
