Produktprofil
1,1 allgemeine Beschreibung

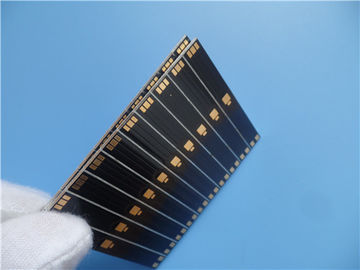

Dieses ist eine Art Aluminium PWB für die Anwendung eines elektrischen Stromkreises des Filters. Es ist ein einzelnes
überlagern Sie MCPCB-Brett bei 1,6 Millimeter stark mit Wärmeleitfähigkeit von 2 W/MK. Das Aluminium
Platte ist von ITEQ, von der Lötmittelmaske und vom Silkscreen von Taiyo. Sie hat pro IPC 6012 fabriziert
Klasse 2 unter Verwendung gelieferter Gerber-Daten. 25 Platten werden für Versand verpackt.
1,2 Eigenschaften und Nutzen
A. SMT-Prozess.
B., verringert effektive Wärmeableitung die Betriebstemperatur des Moduls und
dehnt die Nutzungsdauer aus.
C., werden Energiedichte und Zuverlässigkeit herauf 10% verbessert.
D., verringern Sie die Abhängigkeit von Kühlkörpern und von anderer Hardware (einschließlich Thermal
schließen Sie Materialien) an,
E. Reduce das Volumen des Produktes,
F. Reduce die Kosten der Hardware und der Versammlung,
Ausrüstungsmanagement G. Comprehensive und Wartung und prozesskontrolliertes,
Inspektion H. Strict WIP und Überwachung sowie Arbeitsanweisung,
Herstellungsprozeß I. Whole sind total kontrolliert.
J. Delivery rechtzeitig: >98%
Beanstandungsrate K. Customer: <1>
L. Kein MOQ, niedrigen Kosten für Prototypen und Proben.
1,3 Anwendung
Handelsbeleuchtung, Sicherheitssystem, Gleichrichterbrücke, Beleuchtung im Freien für Schnellstraße
1,4 Parameter- und Leistungsblatt
| PWB-GRÖSSE |
105 x 68mm=5PCS |
| BRETT-ART |
IMS-PWB |
| Zahl von Schichten |
Einseitiges PWB |
| Oberflächenberg-Komponenten |
JA |
| Durch Loch-Komponenten |
NEIN |
| SCHICHT STACKUP |
Kupfer ------- 35um (1oz) |
| Dielektrisches Material 2.0W/MK |
| Aluminiumbasis 6061 |
| TECHNOLOGIE |
|
| Minimale Spur und Raum: |
10mil/11.9mil |
| Minimale/maximale Löcher: |
nein |
| Zahl von verschiedenen Löchern: |
nein |
| Zahl von Bohrlöchern: |
nein |
| Thermischer Widerstand (°C/W) |
≤0.45 |
| Durchbruchsspannung (VDC) |
4000 |
| Widerstand-Steuerung |
nein |
| BRETT-MATERIAL |
|
| Wärmeleitfähigkeit |
Nichtleiter T-Prepreg 1KA |
| Abschließender Folie External: |
1oz |
| Abschließende Folie intern: |
0oz |
| Abschließende Höhe von PWB: |
1.6mm ±0.16 |
| ÜBERZUG UND BESCHICHTUNG |
|
| Oberflächenende |
Electroless Nickel über Immersions-Gold
(ENIG) (1 µ“ über µ 100“ Nickel)
|
| Lötmittel-Maske treffen auf zu: |
Spitze. 12µm Minimum. |
| Lötmittel-Masken-Farbe: |
Schwarzes |
| Lötmittel-Masken-Art: |
LPSM |
| CONTOUR/CUTTING |
Verlegung |
| MARKIERUNG |
|
| Seite der Teillegende |
kein Silkscreen |
| Farbe der Teillegende |
kein Silkscreen |
| Hersteller-Name oder Logo: |
gemäß der Anforderung |
| ÜBER |
nein über |
| FLAMIBILITY-BEWERTUNG |
Zustimmung Min. ULs 94-V0. |
| MASS-TOLERANZ |
|
| Entwurfsmaß: |
0,0059" (0.15mm) |
| Brettüberzug: |
0,0030" (0.076mm) |
| Bohrgerättoleranz: |
0,002" (0.05mm) |
| TEST |
100% früherer Versand elektrischen Tests |
| ANWENDUNG: |
LED-Licht, drahtlose Kommunikation
Modem USB
Wifi-Verstärker
GPS-Modul
Bluetooth GPS |
| ART DER GELIEFERT ZU WERDEN GRAFIK |
E-Mail-Datei, Gerber RS-274-X, PCBDOC usw. |
| VERSORGUNGSBEREICH |
Weltweit global. |
Die Vielzahl von Aluminium-PCBs
Beseitigung vor Lötmittelmaske
