Aluminium PCB 5052 Platte Verbundstruktur
  • Name
  • Name
  • Name
  • Name
  • Name
  • Name
  • Name

Aluminium PCB 5052 Platte Verbundstruktur

MOQ: 1
Preis: USD40~50
Standardverpackung: Vakuum
Lieferfrist: 5-6 Werktage
Zahlungsmethode: T / T, Paypal
Lieferkapazität: 45000 Stücke pro Monat
Ausführliche Information
Beschreibung des Produkts
Ausführliche Information
Herkunftsort
China
Markenname
Bicheng Enterprise Limited
Zertifizierung
UL
Modellnummer
BIC-0058-V5.8
Wärmeleitfähigkeit:
1W/MK dielektrisches Material, MCPCB
Abschließende Höhe von PWB:
1.6mm ±0.16
Abschließender Folie External:
1 Unze
Oberflächengüte:
Electroless Nickel über Immersions-Gold (ENIG)
Lötmittelmaskenfarbe:
Weiß, PSR400 WT02
Farbe der Teillegende:
kein Silkscreen erfordert
Test:
100% früherer Versand elektrischen Tests
Min Bestellmenge:
1
Preis:
USD40~50
Verpackung Informationen:
Vakuum
Lieferzeit:
5-6 Werktage
Zahlungsbedingungen:
T / T, Paypal
Versorgungsmaterial-Fähigkeit:
45000 Stücke pro Monat
Beschreibung des Produkts

Produktprofil



1,1 allgemeine Beschreibung

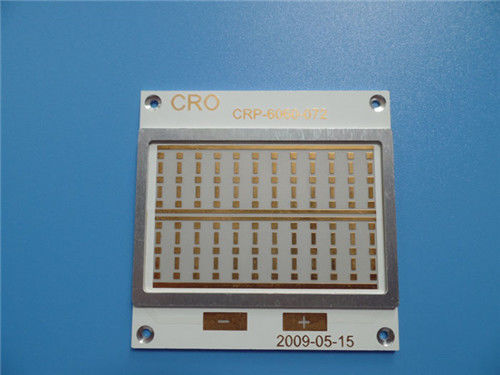

Dieses ist eine Art Aluminium PWB für die Anwendung des Lokführers. Es ist ein einlagiges

MCPCB-Brett bei 1,6 Millimeter stark mit 1 Wärmeleitfähigkeit W/MK. Sie hat mit Zusammensetzung errichtet

Struktur. Die Aluminiumplatte ist von ITEQ, von der Lötmittelmaske und vom Silkscreen von Taiyo. Sie ist

fabriziert pro Klasse 2 IPC 6012 unter Verwendung gelieferter Gerber-Daten. 20 Bretter sind verpackter Versand.



1,2 Eigenschaften und Nutzen



A. SMT-Prozess.
B., verringert effektive Wärmeableitung die Betriebstemperatur des Moduls und dehnt aus

    die Nutzungsdauer.
C., werden Energiedichte und Zuverlässigkeit herauf 10% verbessert.
D., verringern Sie die Abhängigkeit von Kühlkörpern und von anderer Hardware (einschließlich thermische Schnittstelle

     Materialien),
E. Reduce das Volumen des Produktes,
F. Reduce die Kosten der Hardware und der Versammlung,
G., Hochspannungstest, Widerstandsteuertest, Dünnschliff, Lötmittelfähigkeitstest,
H., Wärmebelastungstest, Zuverlässigkeitsprüfung, Isolationswiderstandtest und Ionenverschmutzungstest,
I. geeignete Produktrate der ersten Produktion: >95%
J., wird Auftrag der kleinen Menge angenommen
K., Lieferung rechtzeitig: >98%
L., Kundenbeanstandungsrate: <1>
1,3 Anwendung



Vorverstärker, Büroautomationsausrüstung, CPU-Brett, Diskettefahrer, Downlight



1,4 Parameter- und Leistungsblatt

PWB-GRÖSSE 60 x 60mm=1PCS
BRETT-ART Einseitiges Aluminium PWB
Zahl von Schichten eine Schicht
Oberflächenberg-Komponenten JA
Durch Loch-Komponenten NEIN
SCHICHT STACKUP Kupfer ------- 35um (1oz)
Dielektrisches Material 1W/MK
Aluminium 5052
TECHNOLOGIE
Minimale Spur und Raum: 16mil/17mil
Minimale/maximale Löcher: 3.3/7.5mm
Zahl von verschiedenen Löchern: 1
Zahl von Bohrlöchern: 4
Thermischer Widerstand (°C/W) ≤0.45
Durchbruchsspannung (VDC) 4000
Widerstand-Steuerung nein
BRETT-MATERIAL
Wärmeleitfähigkeit 1W/MK dielektrisches Material, MCPCB
Abschließender Folie External: 1oz
Abschließende Folie intern: 0oz
Abschließende Höhe von PWB: 1.6mm ±0.16
ÜBERZUG UND BESCHICHTUNG
Oberflächenende Electroless Nickel über Immersions-Gold (ENIG) (1 µ“ über µ 100“ Nickel)
Lötmittel-Maske treffen auf zu: Spitze. 12µm Minimum.
Lötmittel-Masken-Farbe: Weiß, PSR400 WT02
Lötmittel-Masken-Art: LPSM
CONTOUR/CUTTING Wegewahl, Aluminiumrahmen conbined mit Aluminium PWB
MARKIERUNG
Seite der Teillegende kein Silkscreen erfordert
Farbe der Teillegende kein Silkscreen erfordert
Hersteller-Name oder Logo: kein Silkscreen erfordert
ÜBER nein über
FLAMIBILITY-BEWERTUNG Zustimmung Min. ULs 94-V0.
MASS-TOLERANZ
Entwurfsmaß: 0,0059" (0.15mm)
Brettüberzug: 0,0030" (0.076mm)
Bohrgerättoleranz: 0,002" (0.05mm)
TEST 100% früherer Versand elektrischen Tests

ART DER GELIEFERT ZU WERDEN GRAFIK

 E-Mail-Datei, Gerber RS-274-X, PCBDOC usw.
VERSORGUNGSBEREICH Weltweit global.



Die Vielzahl von Aluminium-PCBs

Aluminium PCB 5052 Platte Verbundstruktur 0

Schleifmaschine PWBs

Aluminium PCB 5052 Platte Verbundstruktur 1

Stichworte:

Aluminium Leiterplatten,

Metallkernleiterplatte,

aluminium pcb
