Herkunftsort: | China |
Markenname: | Bicheng Enterprise Limited |
Zertifizierung: | UL |
Modellnummer: | BIC-0050-V5.0 |
Min Bestellmenge: | 1 |
---|---|
Preis: | USD40~50 |
Verpackung Informationen: | Vakuum |
Lieferzeit: | 5-6 Werktage |
Zahlungsbedingungen: | T / T, Paypal |
Versorgungsmaterial-Fähigkeit: | 45000 Stücke pro Monat |
Glasepoxid: | 2W/MK basierte dielektrisches Material, Aluminium PWB | Abschließende Höhe von PWB: | 1.6mm ±0.16 |
---|---|---|---|
Abschließender Folie External: | 1 Unze | Oberflächengüte: | HASL, bleifrei, Sn>=2.54µm |
Lötmittelmaskenfarbe: | Weiß. | Farbe der Teillegende: | Schwarz |
Test: | 100% früherer Versand elektrischen Tests |
Produktprofil
1,1 allgemeine Beschreibung

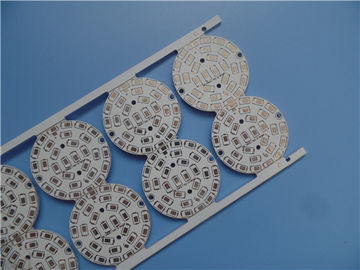

Dieses ist eine Art Aluminium PWB für die Anwendung von Led Beleuchtung. Es ist ein einlagiges
MCPCB-Brett bei 1,6 Millimeter stark mit Wärmeleitfähigkeit 2W/MK. Die Aluminiumplatte
ist von ITEQ, von der Lötmittelmaske und vom Silkscreen von Taiyo. Es hat pro IPC 6012 fabriziert
Klasse 2 unter Verwendung gelieferter Gerber-Daten. Jede 10 Bretter oder Gremien werden separat verpackt.
1,2 Eigenschaften und Nutzen
A. SMT-Prozess.
B., verringert effektive Wärmeableitung die Betriebstemperatur des Moduls und
dehnt die Nutzungsdauer aus.
C., werden Energiedichte und Zuverlässigkeit herauf 10% verbessert.
D., verringern Sie die Abhängigkeit von Kühlkörpern und von anderer Hardware (einschließlich thermische Schnittstelle
Materialien),
E. Reduce das Volumen des Produktes,
F. Reduce die Kosten der Hardware und der Versammlung,
Inspektion G. Strict WIP und Überwachung sowie Arbeitsanweisung,
Herstellungsprozeß H. Whole sind total kontrolliert.
I. Meeting, die Ihre Leiterplatte von PWB-Erstausführung Volumen anhäufen muss
Produktion.
J. UL erkannt und RoHS Richtungweisend-konform
Materialien K. RoHS
L. UL passte sich an
1,3 Anwendung
Input/Output Verstärker, DC-/ACkonverter, Automobilignitor, Straßenlaterne
1,4 Parameter- und Leistungsblatt
PWB-GRÖSSE | 160 x 83mm=8PCS |
BRETT-ART | |
Zahl von Schichten | Einseitiges PWB |
Oberflächenberg-Komponenten | JA |
Durch Loch-Komponenten | NEIN |
SCHICHT STACKUP | Kupfer ------- 35um (1oz) |
dielektrisches Material 80um 2W/MK | |
Metallfuß (Aluminium 5052) | |
TECHNOLOGIE | |
Minimale Spur und Raum: | 10mil/12mil |
Minimale/maximale Löcher: | 0.4/2.5mm |
Zahl von verschiedenen Löchern: | 5 |
Zahl von Bohrlöchern: | 454 |
Zahl von Ausfräsungen: | 22 |
Zahl von internen Ausschnitten: | 0 |
Widerstand-Steuerung | nein |
BRETT-MATERIAL | |
Glasepoxid: | 2W/MK basierte dielektrisches Material, Aluminium PWB |
Abschließender Folie External: | 1oz |
Abschließende Folie intern: | 0oz |
Abschließende Höhe von PWB: | 1.6mm ±0.16 |
ÜBERZUG UND BESCHICHTUNG | |
Oberflächenende | HASL, bleifrei, Sn>=2.54µm |
Lötmittel-Maske treffen auf zu: | Spitze, Minimum 12micon. |
Lötmittel-Masken-Farbe: | Weiß. |
Lötmittel-Masken-Art: | LPSM |
CONTOUR/CUTTING | Verlegung |
MARKIERUNG | |
Seite der Teillegende | SPITZE |
Farbe der Teillegende | Schwarzes |
Hersteller-Name oder Logo: |
Markiert auf dem Brett in einem Leiter und leged FREIER BEREICH |
ÜBER | Überzogen durch Loch (PTH), über tented. |
FLAMIBILITY-BEWERTUNG | Zustimmung Min. ULs 94-V0. |
MASS-TOLERANZ | |
Entwurfsmaß: | 0,0059" (0.15mm) |
Brettüberzug: | 0,0030" (0.076mm) |
Bohrgerättoleranz: | 0,002" (0.05mm) |
TEST | 100% früherer Versand elektrischen Tests |
ART DER GELIEFERT ZU WERDEN GRAFIK | E-Mail-Datei, Gerber RS-274-X, PCBDOC usw. |
VERSORGUNGSBEREICH | Weltweit global. |
