Aluminium-schweres Kupfer der PWB-Leiterplatte-8oz
  • Name
  • Name
  • Name
  • Name
  • Name
  • Name

Aluminium-schweres Kupfer der PWB-Leiterplatte-8oz

MOQ: 1
Preis: USD40~50
Standardverpackung: Vakuum
Lieferfrist: 7-8 Werktage
Zahlungsmethode: T / T, Paypal
Lieferkapazität: 45000 Stücke pro Monat
Ausführliche Information
Beschreibung des Produkts
Ausführliche Information
Herkunftsort
China
Markenname
Bicheng Enterprise Limited
Zertifizierung
UL
Modellnummer
BIC-0357-V3.57
Brettmaterial:
Aluminium PWB, MCPCB ITEQ 150℃
Brett-Stärke:
1,20 Millimeter +/--0,1
Oberflächencustärke:
280 um (8 Unze)
Oberflächengüte:
OSP
Lötmittelmaskenfarbe:
N / A
Farbe von Silkscreen:
N / A
Funktion:
Elektrischer Test 100% Durchlaufs
Min Bestellmenge:
1
Preis:
USD40~50
Verpackung Informationen:
Vakuum
Lieferzeit:
7-8 Werktage
Zahlungsbedingungen:
T / T, Paypal
Versorgungsmaterial-Fähigkeit:
45000 Stücke pro Monat
Beschreibung des Produkts

Produktprofil





1,1 allgemeine Beschreibung



Dieses ist eine Art schweres kupfernes einseitiges Aluminium PWB-Brett bei 1.2mm dick für

die Anwendung der hoch gegenwärtiger und der hohen Temperatur Ableitung. Das niedrige Laminat

ist von Kupfer ITEQ 9oz. Es hat pro Klasse 2 IPC 6012 unter Verwendung zur Verfügung gestellten Gerber fabriziert

Daten. Jede 20 Tafeln werden separat verpackt.





1,2 Eigenschaften und Nutzen



A., Optimierungskombination des Machtstromkreises und des Steuerstromkreises,
B., ersetzen Sie das zerbrechliche keramische Substrat und erhalten Sie eine bessere mechanische Haltbarkeit,
C., Diffusion der effektiven Hitze im Entwurf des Stromkreises,
D., verringern Sie die Betriebstemperatur der Ausrüstung,
E., verbessern Sie die Energiedichte und die Zuverlässigkeit des Gerätes,
F., dehnen Sie die Nutzungsdauer des Produktes aus,
G., sind ganzer Herstellungsprozeß total kontrolliert.
H. 100% prüft einschließlich des elektrischen Tests und AOI-Inspektion.
I. Wärmebelastungstest, Zuverlässigkeitsprüfung, Isolationswiderstandtest und Ionenverschmutzung

     Test
Materialien J. RoHS
K. Focus auf Tief zur mittleren Massenproduktion
L., wird Auftrag der kleinen Menge angenommen





1,3 Anwendung



Downlight, automatisches Sicherheitskontrollsystem, DC-/ACkonverter, Endverstärker





1,4 Parameter- und Leistungsblatt

Zahl von Schichten 1
Brett-Art Einseitiges PWB
Brett-Stärke 1,20 Millimeter +/--0,1
Brett-Material Aluminium PWB, MCPCB
Brett-Material-Lieferant ITEQ
Tg-Wert des Brett-Materials 150℃

PTH-Custärke N/A
Innere Iayer-Cu thicknes N/A
Oberflächencustärke 280 um (8 Unze)

Lötmittel-Masken-Art und Modell nein. N/A
Lötmittel-Masken-Lieferant N/A
Lötmittel-Masken-Farbe N/A
Zahl von Lötmittel-Masken N/A
Stärke der Lötmittel-Maske N/A

Art der Silkscreen-Tinte N/A
Lieferant von Silkscreen N/A
Farbe von Silkscreen N/A
Zahl von Silkscreen N/A

Mininum-Spur (Mil) 16 Mil
Kleinster Spalt (Mil) 14,7 Mil

Oberflächenende OSP
RoHS erforderte Ja
Verholen 0,14%

Wärmestoß-Test

Durchlauf, 288±5℃, 10 Sekunden, 3 Zyklen.

Keine Abblätterung, keine Blasenbildung.
Solderablity-Test Durchlauf, 255±5℃, 5 Sekunden Bereich nassmachend wenig 95%
Funktion Elektrischer Test 100% Durchlaufs
Kunstfertigkeit Befolgung IPC-A-600H u. IPC-6012C Klasse 2





1,5 Entwurfsmaß Einheit: Millimeter

NEIN. Erforderliches Maß (toerance) Tatsächliches Maß
1 81,00 ±0.15 81,99 81,01 81,00 81,01
2 65,00 ±0.15 65,02 65,01 65,00 64,99

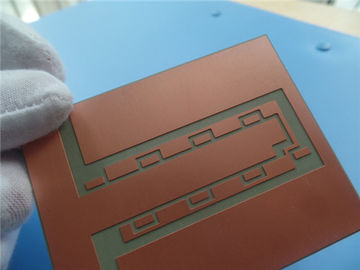

Aluminium-schweres Kupfer der PWB-Leiterplatte-8oz 0



Musterüberzug

Aluminium-schweres Kupfer der PWB-Leiterplatte-8oz 1

Stichworte:

Aluminium Leiterplatten,

Metallkernleiterplatte,

aluminium pcb
