Einseitiges Aluminium PWB 3W/M mit Immersions-Gold
  • Name
  • Name
  • Name
  • Name
  • Name
  • Name

Einseitiges Aluminium PWB 3W/M mit Immersions-Gold

MOQ: 1
Preis: USD20~30
Standardverpackung: Vakuum
Lieferfrist: 4-5 Werktage
Zahlungsmethode: T / T, Paypal
Lieferkapazität: 45000 Stücke pro Monat
Ausführliche Information
Beschreibung des Produkts
Ausführliche Information
Herkunftsort
China
Markenname
Bicheng Enterprise Limited
Zertifizierung
UL
Modellnummer
BIC-0995-V9.95
Aluminiumkern:
3W / Dielektrisches Material 75um M
Abschließende Höhe von PWB:
1.6mm ±0.16
Abschließender Folie External:
2 Unze
Oberflächengüte:
Immersin-Gold
Lötmittelmaskenfarbe:
Weiß
Farbe der Teillegende:
Schwarz
Test:
100% früherer Versand elektrischen Tests
Min Bestellmenge:
1
Preis:
USD20~30
Verpackung Informationen:
Vakuum
Lieferzeit:
4-5 Werktage
Zahlungsbedingungen:
T / T, Paypal
Versorgungsmaterial-Fähigkeit:
45000 Stücke pro Monat
Beschreibung des Produkts

Produktprofil





1,1 allgemeine Beschreibung


Dieses ist eine Art Aluminium PWB für die Anwendung der Kommunikation elektronisch

Ausrüstung. Es ist/mk ein einlagiges MCPCB-Brett bei 1,6 Millimeter stark mit 3 W-/MKthermal

Leitfähigkeit. Die Aluminiumplatte ist von ITEQ, von der Lötmittelmaske und vom Silkscreen von

Taiyo. Es hat pro Klasse 2 IPC 6012 unter Verwendung gelieferter Gerber-Daten fabriziert. Jede 25

Bretter werden separat verpackt.




1,2 Eigenschaften und Nutzen


A., Optimierungskombination des Machtstromkreises und des Steuerstromkreises,
B., ersetzen Sie das zerbrechliche keramische Substrat und erhalten Sie eine bessere mechanische Haltbarkeit,
C., Diffusion der effektiven Hitze im Entwurf des Stromkreises,
D., verringern Sie die Betriebstemperatur der Ausrüstung,
E., verbessern Sie die Energiedichte und die Zuverlässigkeit des Gerätes,
F., dehnen Sie die Nutzungsdauer des Produktes aus,
G., geeignete Produktrate der ersten Produktion: >95%
H., umfassendes Ausrüstungsmanagement und Wartung und prozesskontrolliert,
I. sind ganzer Herstellungsprozeß total kontrolliert.
J. UL erkannt und RoHS Richtungweisend-konform
K. Die Erfahrung mehr als 15 Jahre
L., Spitzentechnologie





1,3 Anwendung


Automobillampe, Heizkörper, elektromechanisch, Input/Output Verstärker





1,4 Parameter- und Leistungsblatt

PWB-GRÖSSE 36 x 36 Millimeter (Durchmesser 36mm)
BRETT-ART IMS-PWB
Zahl von Schichten Einseitiges PWB
Oberflächenberg-Komponenten JA
Durch Loch-Komponenten NEIN
SCHICHT STACKUP Kupfer ------- 70um (2oz)
3W/MK dielektrisches Material 75um
Aluminium 6061 1.5mm
TECHNOLOGIE
Minimale Spur und Raum: 18mil/15mil
Minimale/maximale Löcher: 4.0mm
Zahl von verschiedenen Löchern: 1
Zahl von Bohrlöchern: 1
Zahl von Ausfräsungen: 0
Zahl von internen Ausschnitten: 0
Widerstand-Steuerung nein
BRETT-MATERIAL
Aluminiumkern: 3W / Dielektrisches Material 75um M
Thermischer Widerstand (°C/W) ≤0.45
Durchbruchsspannung (VDC) 4000
Abschließender Folie External: 2oz
Abschließende Folie intern: 0oz
Abschließende Höhe von PWB: 1.6mm ±0.16
ÜBERZUG UND BESCHICHTUNG
Oberflächenende Immersin-Gold
Lötmittel-Maske treffen auf zu: SPITZE, Minimum 12micron
Lötmittel-Masken-Farbe: Weiß
Lötmittel-Masken-Art: LPSM
CONTOUR/CUTTING Verlegung
MARKIERUNG
Seite der Teillegende SPITZE
Farbe der Teillegende Schwarzes
Hersteller-Name oder Logo: Markiert auf dem Brett in einem Leiter und in einem leged FREIEN BEREICH
ÜBER Nicht überzogen während des Lochs (NPTH)
FLAMIBILITY-BEWERTUNG Zustimmung Min. ULs 94-V0.
MASS-TOLERANZ
Entwurfsmaß:

0,0059"
Brettüberzug: 0,0029"
Bohrgerättoleranz: 0,002"
TEST 100% früherer Versand elektrischen Tests
ART DER GELIEFERT ZU WERDEN GRAFIK E-Mail-Datei, Gerber RS-274-X, PCBDOC usw.
VERSORGUNGSBEREICH Weltweit global.

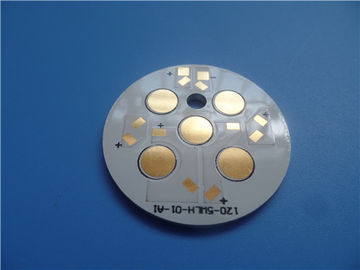

Einseitiges Aluminium PWB 3W/M mit Immersions-Gold 0

Einseitiges Aluminium PWB 3W/M mit Immersions-Gold 1
