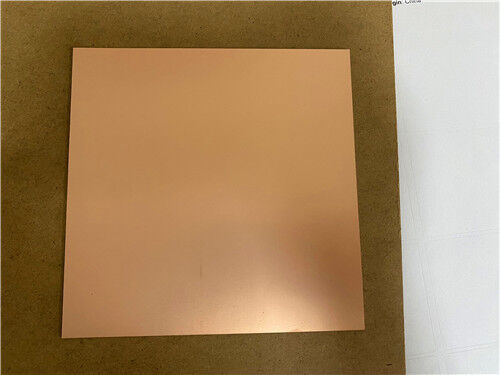

Wie verhält sich RT/Duroid 5880 mit gewebten PTFE-Laminaten aus Glasfaser?

Wie verhält sich RT/Duroid 5880 mit gewebten PTFE-Laminaten aus Glasfaser?

MOQ: 1 STÜCK
Preis: 0.99-99USD/PCS
Standardverpackung: Verpackung
Lieferfrist: 8 Arbeitstage
Zahlungsmethode: T/T, Paypal
Lieferkapazität: 50000 Stück
Ausführliche Information
Herkunftsort
China
Markenname
Rogers
Zertifizierung
ISO9001
Modellnummer
RT/Duroid 5880
Min Bestellmenge:
1 STÜCK
Preis:
0.99-99USD/PCS
Verpackung Informationen:
Verpackung
Lieferzeit:
8 Arbeitstage
Zahlungsbedingungen:
T/T, Paypal
Versorgungsmaterial-Fähigkeit:
50000 Stück
Beschreibung des Produkts

Einführung

Bei den anspruchsvollsten Hochfrequenz- und Millimeterwellenanwendungen, bei denen Signalintegrität, minimale Einfügungsdämpfung und konstante elektrische Leistung von größter Bedeutung sind, wird die Materialauswahl zur wichtigsten Designentscheidung. Rogers RT/duroid® 5880 stellt den Goldstandard für extrem verlustarme Laminate auf PTFE-Basis dar und liefert den niedrigsten elektrischen Verlust unter den verstärkten PTFE-Materialien bei gleichzeitig außergewöhnlicher Gleichmäßigkeit der Dielektrizitätskonstante.





Die zufällig ausgerichteten Glasmikrofasern des RT/duroid 5880 wurden für anspruchsvolle Streifenleitungs- und Mikrostreifenschaltungsanwendungen entwickelt und sorgen für eine außergewöhnliche Gleichmäßigkeit der Dielektrizitätskonstante – sowohl von Panel zu Panel als auch über einen weiten Frequenzbereich. Sein extrem niedriger Verlustfaktor erweitert die Einsatzmöglichkeiten des Materials auf Ku-Band-, Millimeterwellenfrequenzen und darüber hinaus und macht es zu einer zuverlässigen Wahl für Luft- und Raumfahrt, Verteidigung und fortschrittliche Kommunikationssysteme.





Dieser Artikel bietet einen umfassenden Überblick über die Eigenschaften des RT/duroid 5880-Laminats, ein detailliertes Beispiel für ein zweischichtiges PCB-Design und wichtige Beschaffungsinformationen für Ingenieure und Beschaffungsfachleute.



Wie verhält sich RT/Duroid 5880 mit gewebten PTFE-Laminaten aus Glasfaser? 0



Was ist Rogers RT/duroid 5880 Laminat?

Rogers RT/duroid 5880 ist ein glasmikrofaserverstärkter PTFE-Verbundwerkstoff (Polytetrafluorethylen), der speziell für Hochfrequenz-Schaltkreisanwendungen entwickelt wurde. Im Gegensatz zu gewebten, glasfaserverstärkten PTFE-Materialien verwendet RT/duroid 5880 zufällig ausgerichtete Mikrofasern, die die Anisotropie und Ungleichmäßigkeit der Dielektrizitätskonstante beseitigen, die bei gewebten Verstärkungen auftreten können.





Diese einzigartige Konstruktion führt zu:



Isotrope elektrische Eigenschaften – Gleichbleibender Dk unabhängig von der Ausrichtung



Außergewöhnliche Dk-Gleichmäßigkeit – 2,20 ± 0,02 von Panel zu Panel



Stabile Leistung über die gesamte Frequenz hinweg – Dk bleibt von niedrigen Frequenzen bis hin zur Millimeterwelle konstant



Extrem niedriger Verlustfaktor – 0,0004 bis 0,0009 bei 10 GHz, einer der niedrigsten aller verstärkten PTFE-Materialien





Hauptunterscheidungsmerkmal: Der geringste Verlust in einem verstärkten PTFE-Material

RT/duroid 5880 bietet den niedrigsten Verlustfaktor aller heute erhältlichen verstärkten PTFE-Laminate. Mit einem Df von nur 0,0004 bei 1 MHz und 0,0009 bei 10 GHz übertrifft es gewebte PTFE-Glasfasermaterialien (wie DiClad 527, Df ≈ 0,0017) und Kohlenwasserstoffkeramikmaterialien (wie RO4835, Df ≈ 0,0037). Diese äußerst verlustarme Eigenschaft macht RT/duroid 5880 zum Material der Wahl für Anwendungen, bei denen es auf jeden Bruchteil eines dB Einfügungsverlusts ankommt – einschließlich Satellitenkommunikation, Millimeterwellenradar und Hochleistungstestgeräten.



Eigenschaften von RT/duroid 5880 Laminat

Eigentum Typischer Wert Richtung Einheiten Zustand Testmethode
Elektrische Eigenschaften
Dielektrizitätskonstante, εr (Prozess) 2,20 ± 0,02 Z C24/23/50, 10 GHz IPC-TM-650 2.5.5.5¹
Dielektrizitätskonstante, εr (Prozess) 2.2 Z C24/23/50, 1 MHz IPC-TM-650 2.5.5.3
Dielektrizitätskonstante, εr (Design) 2.2 Z 8 GHz – 40 GHz Differenzielle Phasenlängenmethode²
Verlustfaktor, tan δ 0,0004 Z C24/23/50, 1 MHz IPC-TM-650 2.5.5.3
Verlustfaktor, tan δ 0,0009 Z C24/23/50, 10 GHz IPC-TM-650 2.5.5.5
Wärmekoeffizient von εr -125 Z ppm/°C -50°C bis 150°C IPC-TM-650 2.5.5.5
Volumenwiderstand 2 × 10⁷ Z Mohm cm C96/35/90 ASTM D257
Oberflächenwiderstand 3 × 10⁷ Z Mohm C/96/35/90 ASTM D257
Thermische Eigenschaften
Wärmeausdehnungskoeffizient (CTE) 31 X ppm/°C 0°C – 100°C IPC-TM-650 2.4.41
  48 Y ppm/°C 0°C – 100°C IPC-TM-650 2.4.41
  237 Z ppm/°C 0°C – 100°C IPC-TM-650 2.4.41
Wärmeleitfähigkeit 0,2 Z W/m/K 80°C ASTM C518
Spezifische Wärme 0,96 (0,23) N / A J/g/K (cal/g/°C) Berechnet
Zersetzungstemperatur (Td) 500 N / A °C (TGA) ASTM D3850
Mechanische Eigenschaften
Zugmodul (bei 23 °C) 1070 (156) X MPa (kpsi) A ASTM D638
  860 (125) Y MPa (kpsi) A ASTM D638
Zugmodul (bei 100 °C) 450 (65) X MPa (kpsi) A ASTM D638
  380 (55) Y MPa (kpsi) A ASTM D638
Höchste Zugspannung (bei 23 °C) 29 (4.2) X MPa (kpsi) A ASTM D638
  27 (3,9) Y MPa (kpsi) A ASTM D638
Höchste Zugspannung (bei 100 °C) 20 (2,9) X MPa (kpsi) A ASTM D638
  18 (2,6) Y MPa (kpsi) A ASTM D638
Ultimative Zugbelastung 6 X % A ASTM D638
  4.9 Y % A ASTM D638
Druckmodul (bei 23 °C) 710 (103) X MPa (kpsi) A ASTM D695
  710 (103) Y MPa (kpsi) A ASTM D695
  940 (136) Z MPa (kpsi) A ASTM D695
Druckmodul (bei 100 °C) 500 (73) X MPa (kpsi) A ASTM D695
  500 (73) Y MPa (kpsi) A ASTM D695
  670 (97) Z MPa (kpsi) A ASTM D695
Ultimative Druckspannung 27 (3,9) X MPa (kpsi) A ASTM D695
  29 (5,3) Y MPa (kpsi) A ASTM D695
  52 (7,5) Z MPa (kpsi) A ASTM D695
Ultimative Druckbelastung 8.5 X % A ASTM D695
  7.7 Y % A ASTM D695
  12.5 Z % A ASTM D695
Physikalische und Umwelteigenschaften
Feuchtigkeitsaufnahme 0,02 N / A % 0,062" (1,6 mm), D48/50 ASTM D570
Dichte 2.2 N / A g/cm³ N / A ASTM D792
Kupferschälfestigkeit 31,2 (5,5) N / A pli (N/mm) 1 oz (35 μm) EDC-Folie, nach dem Lotschwimmen IPC-TM-650 2.4.8
Entflammbarkeit V-0 N / A N / A UL 94
Kompatibel mit bleifreien Prozessen Ja N / A N / A



Hinweise:

1. Die Spezifikationswerte werden gemäß IPC-TM-650-Methode 2.5.5.5 bei ~10 GHz und 23 °C gemessen. Tests basieren auf 1 Unze. galvanisch abgeschiedene Kupferfolie.
2. Der Design-Dk ist ein Durchschnittswert aus mehreren verschiedenen getesteten Materialchargen in den gängigsten Dicken.
3. Typische Werte sollten nicht als Spezifikationsgrenzen verwendet werden, sofern nicht anders angegeben.
4. SI-Einheiten zuerst, andere häufig verwendete Einheiten in Klammern.

Jeder Lieferung liegt ein Konformitätszertifikat mit losspezifischen Daten bei.



Zusammenfassung der Funktionen und Vorteile

Besonderheit Nutzen
Extrem niedriger Verlustfaktor (0,0004 – 0,0009 bei 10 GHz) Geringster Verlust unter den verstärkten PTFE-Materialien; erweitert die Anwendbarkeit auf Ku-Band und Millimeterwelle
Dk von 2,20 ± 0,02 Außergewöhnliche Gleichmäßigkeit von Panel zu Panel; vorhersehbare Impedanzkontrolle
Zufällig orientierte Glasmikrofasern Isotrope elektrische Eigenschaften; eliminiert die Dk-Anisotropie
Stabile Dk über die Frequenz Konsistente Leistung von niedrigen Frequenzen bis >40 GHz
Geringe Feuchtigkeitsaufnahme (0,02 %) Vernachlässigbare Leistungsabweichung in feuchten Umgebungen
Niedriger CTE der Z-Achse (237 ppm/°C) Zuverlässige Durchkontaktierungen in thermischen Umgebungen
Hervorragende chemische Beständigkeit Beständig gegen alle bei der PCB-Verarbeitung verwendeten Lösungsmittel und Reagenzien
Kompatibel mit bleifreiem Prozess Geeignet für moderne Hochtemperatur-Montageprozesse
Brennbarkeitsklasse V-0 UL 94-konform für sicherheitskritische Anwendungen
Einfache Bearbeitbarkeit Kann in Form geschnitten, geschert, gebohrt und gefräst werden





Standardangebote

RT/duroid 5880-Laminate sind in einer umfassenden Auswahl an Stärken, Plattengrößen und Kupferverkleidungsoptionen erhältlich.

Dicke (Zoll) Dicke (mm) Toleranz
0,005" 0,127 mm ± 0,0005"
0,010" 0,252 mm ± 0,0007"
0,020" 0,508 mm ± 0,0015"
0,031" 0,787 mm ± 0,0020"
0,062" 1,575 mm ± 0,0030"





Standardplattengrößen und -verkleidungen

Parameter Optionen
Standardplattengrößen 18" × 12" (457 × 305 mm)
  18" × 24" (457 × 610 mm)
  Weitere Panelgrößen verfügbar
Galvanisiertes Kupfer (EDC) ½ Unze. (18 μm) HH/HH
  1 Unze. (35 μm) *H1/H1*
Gerollte Kupferfolie ½ Unze. (18 μm) *5R/5R*
  1 Unze. (35 μm) *1R/1R*
Zusätzliche Verkleidungen Es sind Schwermetall-, Widerstandsfolien-, unbeschichtete, Aluminium-, Kupfer- oder Messingplatten erhältlich





Beispiel für ein 2-lagiges PCB-Design mit RT/duroid 5880

Um die praktische Anwendung von RT/duroid 5880 zu demonstrieren, finden Sie im Folgenden ein komplettes 2-lagiges starres PCB-Designgehäuse.



Wie verhält sich RT/Duroid 5880 mit gewebten PTFE-Laminaten aus Glasfaser? 1



PCB-Designspezifikationen

Parameter Spezifikation
Grundmaterial Rogers RT/Duroid 5880
Anzahl der Ebenen 2-lagig starr
Brettabmessungen 102,00 mm × 65,00 mm pro Panel, ±0,15 mm
Minimale Spur/Platz 4/6 Mil
Mindestlochgröße 0,35 mm
Blinde/vergrabene Vias Keiner
Fertiges Cu-Gewicht 1 oz (35 μm) alle Schichten
Durchkontaktierungsdicke 20 μm
Oberflächenbeschaffenheit Immersionsgold (ENIG)
Oben Siebdruck Keiner
Unten Siebdruck Keiner
Obere Lötmaske Keiner
Untere Lötmaske Keiner
Elektrische Prüfung 100 % vor dem Versand
Grafikformat Gerber RS-274-X
Akzeptierter Standard IPC-Klasse-2
Servicebereich Weltweit



Designbeobachtungen

Diese größere Platine (102 mm × 65 mm) verfügt über eine relativ hohe Komponentenanzahl (46 Komponenten) und eine beträchtliche Anzahl an Durchkontaktierungen (29 Durchkontaktierungen), obwohl sie nur 2 Netze hat.



Zu den wichtigsten Beobachtungen gehören:



Hohe Durchkontaktierungsdichte – Häufige Erdungs- oder Abschirmungsdurchkontaktierungen, typisch für empfindliche Mikrowellendesigns, die bei Millimeterwellenfrequenzen arbeiten



Keine Lötmaske – Behält die extrem verlustarmen Eigenschaften von RT/duroid 5880 bei; Eine Lötmaske würde zu einem zusätzlichen dielektrischen Verlust führen



Kein Siebdruck – Bewahrt eine saubere HF-Oberfläche; vermeidet Kontaminationen



ENIG-Oberflächenbeschaffenheit – Bietet hervorragende Lötbarkeit und Ebenheit; Geeignet für Fine-Pitch-SMT-Komponenten



Der extrem niedrige Verlust des RT/duroid 5880 (Df ≈ 0,0009) – entscheidend für die Aufrechterhaltung der Signalintegrität bei Ku-Band- und Millimeterwellenfrequenzen



IPC-Klasse-2-Konformität – Gewährleistet Zuverlässigkeit für kommerzielle Luft- und Raumfahrt- und Verteidigungsanwendungen





Highlights des Herstellungsprozesses



Leicht zu bearbeiten – RT/Duroid 5880-Laminate können mit Standard-PTFE-Verarbeitungstechniken geschnitten, geschert, gebohrt und gefräst werden



Hervorragende chemische Beständigkeit – Beständig gegen alle Lösungsmittel und Reagenzien, die beim Ätzen von Schaltkreisen oder beim Beschichten von Kanten und Löchern verwendet werden



Fine-Pitch-Fähigkeit – 4/6 mil Leiterbahn/Abstand unterstützt Millimeterwellen-Schaltungslayouts mit hoher Dichte



100 % elektrische Prüfung – Garantiert die Funktionsintegrität jeder Platine





Typische Anwendungen

•Breitbandantennen für kommerzielle Fluggesellschaften

• Mikrostreifen- und Streifenleitungsschaltungen

• Millimeterwellenanwendungen

• Radarsysteme

• Raketenleitsysteme

• Punkt-zu-Punkt-Digitalfunkantennen





Abschluss

Rogers RT/duroid 5880-Laminate stellen den Gipfel der extrem verlustarmen PTFE-basierten Materialien für Hochfrequenz- und Millimeterwellenanwendungen dar. Mit einer Dielektrizitätskonstante von 2,20 ± 0,02 und einem Verlustfaktor von nur 0,0009 bei 10 GHz liefert RT/duroid 5880 den niedrigsten elektrischen Verlust aller heute erhältlichen verstärkten PTFE-Materialien.





Zu den wichtigsten Vorteilen gehören:



Extrem geringer Verlust (Df = 0,0004 – 0,0009) – Ermöglicht den Betrieb bei Ku-Band- und Millimeterwellenfrequenzen



Außergewöhnliche Dk-Gleichmäßigkeit (2,20 ± 0,02) – Vorhersehbare Impedanzkontrolle; konstante Leistung



Isotrope Eigenschaften – Zufällige Mikrofaserverstärkung eliminiert Dk-Anisotropie



Stabile Leistung über die gesamte Frequenz hinweg – Konstante Dk von niedrigen Frequenzen bis >40 GHz



Geringe Feuchtigkeitsaufnahme (0,02 %) – Vernachlässigbare Leistungsabweichung in feuchten Umgebungen



NASA mit geringer Ausgasung – Geeignet für Luft- und Raumfahrtanwendungen



V-0-Entflammbarkeit – UL 94-konform für sicherheitskritische Systeme



Einfache Bearbeitbarkeit – Kann mit Standardmethoden geschnitten, geschnitten, gebohrt und gefräst werden



Ob in Radarsystemen, Satellitenkommunikation, Millimeterwellen-Backhaul oder Hochleistungstestgeräten, RT/duroid 5880 bietet die ultimative verlustarme Grundlage für anspruchsvolle Hochfrequenz-Schaltungsdesigns.
