Was ist Rogers DiClad 527? – Vollständige Laminateigenschaften, PCB-Aufbau und Fertigungsanleitung

Die ideale Grundlage für Hochfrequenz-Schaltkreis-Design: DiClad 527 Laminate und ihre Anwendung auf PCB

In der heutigen sich rasant entwickelnden Landschaft der drahtlosen Kommunikation, Radarsysteme und schnellen digitalen Netzwerke,Die Leistung von Hochfrequenz-Leiterplatten (PCBs) bestimmt direkt den Erfolg oder Misserfolg des gesamten SystemsFür Schaltkreise, die bei hohen Frequenzen arbeiten, sind Signalintegrität, geringer Übertragungsverlust und stabile elektrische Leistung die Kernziele, die die Konstrukteure verfolgen.über eine anspruchsvolle Schaltkreiskonstruktion hinaus, ist die Auswahl des geeigneten Substratmaterials der erste und wichtigste Schritt.

Rogers DiClad 527 Hochleistungslaminate stellen eine bewährte Materiallösung dar, die speziell für diese anspruchsvollen Hochfrequenzanwendungen entwickelt wurde.Dieser Artikel untersucht die Materialeigenschaften von DiClad 527 und untersucht ein spezifisches 2-Schicht-PCB-Designbeispiel, um seinen praktischen Wert in realen Anwendungen zu demonstrieren.

DiClad 527: Materialeigenschaften und technische Vorteile

DiClad 527 gehört zur DiClad-Serie von Rogers und ist ein mit Glasfaser verstärktes PTFE-Verbundwerkstoff (Polytetrafluorethylen).Seine einzigartige Gewebestruktur bietet erhebliche LeistungsvorteileDie gewebte Glasfaserverstärkung bietet eine größere Dimensionsstabilität als nicht gewebte Alternativen mit ähnlichen dielektrischen Konstanten.während der durchgängige PTFE-Beschichtungsprozess eine ausgezeichnete dielektrische Konstante einheitlichkeit im gesamten Material gewährleistet.

Die elektrische Leistung von DiClad 527 wird durch strenge Prüfungen bei 1 MHz und 10 GHz validiert.

Elektrische Eigenschaften von DiClad 527

Thermische und mechanische Eigenschaften

Physikalische und ökologische Eigenschaften von DiClad 527

Leistungsmerkmale: Stabilität über die Frequenz hinweg

DiClad-Laminate zeigen eine außergewöhnliche Stabilität sowohl der dielektrischen Konstante als auch des Dissipationsfaktors in einem breiten Frequenzbereich.Diese inhärente Robustheit vereinfacht den Entwurfsprozess bei der Arbeit über das elektromagnetische Spektrum, um sicherzustellen:

Stabile Dk über die Frequenz hinweg ermöglicht einen einfachen Designübergang und die Skalierbarkeit von Designs

Stabiler Df über Frequenzen hinweg ­ Bietet eine stabile Plattform für Hochfrequenzanwendungen, bei denen die Signalintegrität für die Gesamtleistung von entscheidender Bedeutung ist

Diese Eigenschaften machen DiClad 527 besonders nützlich für Filter-, Kupplungs- und Geräuschverstärkeranwendungen, bei denen die dielektrische Konstante einheitlich ist.mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W, bei denen geringe Verluste unerlässlich sind.

Standardangebote für DiClad 527-Laminat

DiClad 527 ist in einer Reihe von Standarddicken, Paneldimensionen und Kupferbeschichtungsoptionen erhältlich, um verschiedenen Designanforderungen gerecht zu werden.

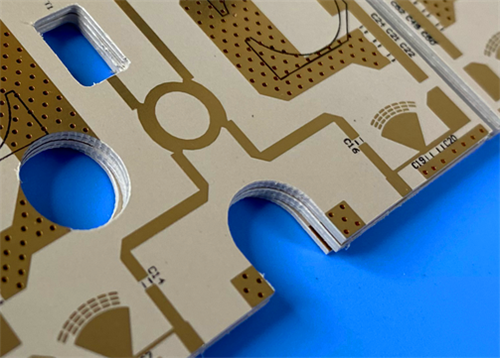

2-Schicht-PCB-Designbeispiel mit DiClad 527
Um die praktische Anwendung von DiClad 527 zu veranschaulichen, betrachten wir den folgenden 2-Schicht-Rigid-PCB-Design-Fall.Dieses Design nutzt die wesentlichen Eigenschaften des Materials, um zuverlässige Hochfrequenzleistung zu erzielen.

PCB-Konstruktionsanforderungen

Die relativ einfache Struktur mit 2 Netzen deutet darauf hin, dass dieses Design wahrscheinlich für dedizierte Funktionsmodule wie Antennenzuführnetze, Filter oder andere HF-Bausteine verwendet wird. The absence of solder mask layers on both top and bottom sides is a deliberate choice for applications requiring extremely low loss or specific dielectric environments where solder mask material could introduce unwanted parasitic effects.

Herstellungsprozess Highlights

Feine Spuren/Abstände (4/6 mils): Ermöglicht eine größere Dichte an Schaltkreisen bei gleichzeitiger Aufrechterhaltung der kontrollierten Impedanz.

ENIG Oberflächenveredelung: Bietet eine ausgezeichnete Schweißfähigkeit, Oberflächenflachheit und Oxidationsbeständigkeit, die für präzise HF-Verbindungen von entscheidender Bedeutung sind.

Zuverlässige Durchgänge: Alle 19 Durchgänge erhalten eine Kupferbeschichtung von 20 μm, die robuste Verbindungen gewährleistet.

100% elektrische Prüfung: Garantiert die Funktionsintegrität jedes Boards vor dem Versand.

IPC-Klasse-2-Konformität: Gewährleistet langfristige Zuverlässigkeit für kommerzielle und industrielle Anwendungen.

Zusammenfassung der wichtigsten Vorteile

Typische Anwendungen

Kommunikationsinfrastruktur ¢ Antennen für Basisstationen mit geringem Verlust, digitale Funkantennen

Mikrowellenkomponenten Filter, Kupplungen, Geräuscharme Verstärker (LNA)

Lenkungssysteme ­ Elektronik für Navigation und Raketenführung

Stromverteilung ️ Stromteilern und -kombinatoren, bei denen geringe Verluste kritisch sind

Schlussfolgerung

Die DiClad 527-Laminate schaffen eine optimale Balance zwischen leistungsstarken PTFE-Materialien und herkömmlichen Substraten und bieten eine kontrollierte Dielektrikkonstante (2,40·2,60).sehr geringer Verlust (Df bis 0).0010), ausgezeichnete Dimensionsstabilität (CTE von 14/21 ppm/°C in X/Y-Achsen) und hervorragende Umweltverlässlichkeit mit nur 0,03% Feuchtigkeitsabsorption.

Ob bei der Konstruktion komplexer Radarnetze oder einfacher HF-Module, DiClad 527 bietet eine solide und zuverlässige Leistungsbasis für Hochfrequenzkreise.Die hier vorgestellte PCB-Fallstudie zeigt, wie sich die Materialeigenschaften durch sorgfältig gestaltete Konstruktions- und Herstellungsprozesse in greifbare Produktvorteile umsetzen, was den Wert der Wahl des richtigen Substrats für anspruchsvolle Hochfrequenzanwendungen unterstreicht.gewährleistet, dass Entwürfe weltweit zuverlässig unter Verwendung der Standardformate Gerber RS-274-X hergestellt werden können.
