MOQ: | 1 Stück |
Preis: | 7USD/PCS |
Lieferfrist: | 2 bis 10 Arbeitstage |
Zahlungsmethode: | T/T |
Lieferkapazität: | 10000 Stück |

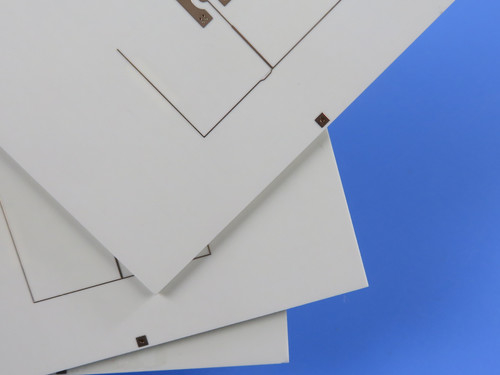

18-Schicht-Hochfrequenz-PCB-Stapler für HF- und Mikrowellenanwendungen
Das neu ausgelieferte 18-Schicht-Hochfrequenz-PCB ist für anspruchsvolle HF- und Mikrowellenanwendungen konzipiert.thermische StabilitätEs ist für missionskritische Systeme wie z. B. Mobilfunkbasen, Automobilradar und Satellitenkommunikation gedacht.Einhaltung der IPC-Klasse-2-Normen gewährleistet, und vor dem Versand werden strenge elektrische Prüfungen durchgeführt, um die Zuverlässigkeit zu gewährleisten.
Schlüsselmerkmale:
PCBSpezifikationen
PCB-Größe | 135 x 135 mm = 1 PCS |
TYPE des Boards | Hochfrequente PCB, HF-PCB |
Anzahl der Schichten | Doppelseitige PCB |
Oberflächenbefestigungskomponenten | - Ja, das ist es. |
Durch Lochkomponenten | - Ja, das ist es. |
Layer Stackup | Kupfer ------- 35um ((1 oz) + PLAT |
RO4350B 60 Mil | |
Kupfer ------- 35um ((1 oz) + PLAT | |
Technik | |
Mindestspuren und Raum: | 11 ml/12 ml |
Mindest- und Höchstlöcher: | 0.3/2.2 mm |
Anzahl der verschiedenen Löcher: | 5 |
Anzahl der Bohrlöcher: | 184 |
Anzahl der geschliffenen Schlitze: | 0 |
Anzahl der inneren Ausschnitte: | 0 |
Impedanzkontrolle | Nein |
BORT-Material | |
Epoxiglas: | RO4350B 60mil, Tg 288°C |
Endfolie äußerlich: | 1.5 Unzen |
Endfolie im Inneren | 0 Unzen |
Endhöhe der PCB: | 1.6 mm ± 0.16 |
Beschichtung und Beschichtung | |
Oberflächenbearbeitung | Elektroless Nickel über Immersion Gold (ENIG) (( 2 Mikroinchen über 100 Mikroinchen Nickel) |
Lötmaske gilt für: | Nein |
Farbe der Lötmaske: | Nein |
Typ der Lötmaske: | N/A |
Kontur/Schnitt | Routing |
Markierung | |
Seite der Komponentenlegende | Nein |
Farbe der Komponentenlegende | Nein |
Herstellername oder -logo: | N/A |
Durch | Durchlöchert (PTH) |
BEMERKUNG der Entflammbarkeit | UL 94-V0 Genehmigung MIN. |
Dimensionstoleranz | |
Ausmaß des Umrisses: | 0.0059" (0,15mm) |
Plattierung: | 0.0030" (0,076mm) |
Toleranz für Bohrungen: | 0.002" (0,05 mm) |
TEST | 100% elektrischer Test vor der Lieferung |
Art der zu liefernden Kunstwerke | E-Mail-Datei, Gerber RS-274-X, PCBDOC usw. |
Dienstleistungsbereich | Weltweit, weltweit. |
Erweiterte materielle Vorteile:
✅ RO4350B Kern:
Der Verlust ist extrem gering (Dk = 3,48 ± 0,05 @ 10 GHz, Df = 0,0037).
Eine hohe Wärmeleitfähigkeit (0,69 W/m/°K) und ein Tg > 280°C sind vorgesehen.
CTE wird mit Kupfer (X/Y/Z: 10/12/32 ppm/°C) für zuverlässige plattierte Durchlöcher abgestimmt.
✅ RO4450F Bondply:
Für mehrschichtige Stabilität ist ein kompatibles Dielektrikum (Dk = 3,52 ± 0,05) gewährleistet.
Bei Verbindungen mit hoher Dichte ist ein höherer seitlicher Fluss möglich.
Mehrfache sequentielle Laminationszyklen werden unterstützt.
Datenblattvon Rogers 4350B (RO4350B)
RO4350B Typischer Wert | |||||
Eigentum | RO4350B | Ausrichtung | Einheiten | Die Situation | Prüfmethode |
Dielektrische Konstante,ε Prozess | 3.48 ± 0.05 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Geklemmte Streifenlinie | |
Dielektrische Konstante | 3.66 | Z | 8 bis 40 GHz | Differentielle Phasenlänge Methode | |
Verlustfaktor | 0.0037 0.0031 |
Z | 10 GHz/23°C 2.5 GHz/23°C |
IPC-TM-650 2.5.5.5 | |
Thermischer Koeffizient ε | +50 | Z | ppm/°C | -50°C bis 150°C | IPC-TM-650 2.5.5.5 |
Volumenwiderstand | 1.2 x 1010 | MΩ.cm | - Das ist nicht wahr. | IPC-TM-650 2.5.17.1 | |
Oberflächenwiderstand | 5.7 x 109 | MΩ | - Das ist nicht wahr. | IPC-TM-650 2.5.17.1 | |
Elektrische Stärke | 31.2(780) | Z | Kv/mm(v/mil) | 0.51mm ((0.020") | IPC-TM-650 2.5.6.2 |
Zugmodul | 16,767 ((2,432) 14,153 ((2,053) |
X Y |
MPa (ksi) | NT1 die | ASTM D 638 |
Zugfestigkeit | 203(29.5) 130(18.9) |
X Y |
MPa (ksi) | NT1 die | ASTM D 638 |
Flexuralstärke | 255 (37) |
MPa (KPSI) |
IPC-TM-650 2.4.4 | ||
Dimensionelle Stabilität | < 05 | X, Y | mm/m (mil/Zoll) |
nach Ätzen+E2/150°C | IPC-TM-650 2.4.39A |
Koeffizient der thermischen Ausdehnung | 10 12 32 |
X Y Z |
ppm/°C | -55°C bis 288°C | IPC-TM-650 2.4.41 |
Tg | >280 | °C TMA | Eine | IPC-TM-650 2.4.24.3 | |
Td | 390 | °C TGA | ASTM D 3850 | ||
Wärmeleitfähigkeit | 0.69 | W/M/oK | 80°C | ASTM C518 | |
Feuchtigkeitsabsorption | 0.06 | % | 48 Stunden Eintauchen 0,060" Probe Temperatur 50°C |
ASTM D 570 | |
Dichte | 1.86 | gm/cm3 | 23°C | ASTM D 792 | |
Stärke der Kupferschalen | 0.88 (5.0) |
N/mm (PL) |
Nach dem Löten schwimmen 1 oz. EDC-Folien |
IPC-TM-650 2.4.8 | |
Entflammbarkeit | (3) V-0 | UL 94 | |||
Bleifreies Verfahren kompatibel | - Ja, das ist es. |
Design- und Herstellungsqualität
Verbindungen mit hoher Dichte:632 Durchgänge und 779 Pads (338 Durchlöcher, 441 SMT) sind integriert.
Kontrollierte Impedanz:Für eine gleichbleibende HF-Leistung wird eine enge Dk-Toleranz beibehalten.
Robuste Konstruktion:Für die mechanische Haltbarkeit sind harzgefüllte Durchläufe und Press-Fit-Löcher enthalten.
Typische Anwendungen:
Warum dieses PCB ausgewählt wurde
Diese Leiterplatte ist für Hochfrequenz- und Hochleistungs-HF-Systeme entwickelt, wo Rogers' fortschrittliche Materialien eingesetzt werden, um Signalverluste zu minimieren, thermisches Management zu verbessern,und eine langfristige Zuverlässigkeit unter rauen Betriebsbedingungen gewährleisten.
Für Anpassungen oder Volumenpreise sind Anfragen willkommen.
