Was unterscheidet Hochfrequenz-PCB RO3006 von anderen?

Was unterscheidet die RO3006 Hochfrequenz-PCB im Bereich der Schaltkreismaterialien?
Der RO3006 ist ein keramisch gefüllter PTFE-Verbundwerkstoff, der von Rogers entwickelt wurde, um eine außergewöhnliche elektrische und mechanische Stabilität zu bieten.Sicherstellung einer konstanten Dielektrikkonstante (Dk) bei unterschiedlichen Temperaturen, im Gegensatz zu herkömmlichen PTFE-Glasmaterialien.

Welche wesentlichen Merkmale unterscheiden RO3006 von anderen Hochfrequenz-PCB-Materialien?
Der RO3006 verfügt über eine Dk von 6,15 +/- 0,15 bei 10 GHz/23°C, einen Ablassfaktor von 0,002 bei gleicher Frequenz und Temperatur, eine hohe Wärmeleitfähigkeit von 0,79 W/mK, eine Feuchtigkeitsabsorption von 0,02%,mit einer Temperatur der thermischen Zersetzung (Td) von mehr als 500 °C.

Wie kommt der RO3006 Schaltkreisentwicklern und -herstellern zugute?
Der RO3006 bietet einheitliche mechanische Eigenschaften, die für verschiedene dielektrische Konstanten geeignet sind, was ihn ideal für mehrschichtige Plattenentwürfe macht.kostengünstige Laminatpreise, und Kompatibilität mit Volumenfertigungsprozessen machen es zu einer zuverlässigen und wirtschaftlichen Wahl für Hochfrequenz-PCB-Anwendungen.

Zusätzlich zu seinen außergewöhnlichen elektrischen Eigenschaften weist der RO3006 eine hohe Wärmeleitfähigkeit, eine geringe Feuchtigkeitsabsorption und eine thermische Zersetzungstemperatur von mehr als 500 °C auf.Diese Eigenschaften machen es ideal für anspruchsvolle Anwendungen, bei denen Stabilität und Zuverlässigkeit entscheidend sind.

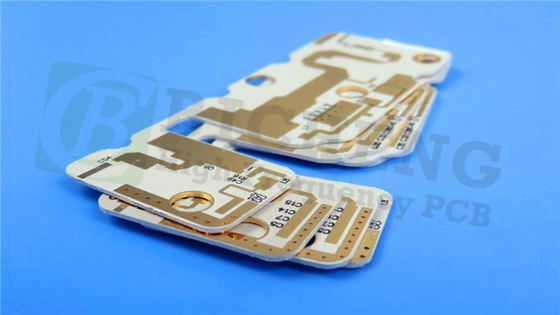

Die RO3006-PCB-Konstruktion umfasst einen 2-schichtigen starren Stapel mit zwei Kupferschichten von je 35 μm, die das 25 mil (0,635 mm) RO3006-Substrat einkapseln,eine solide Grundlage für Hochfrequenzkreisläufe.

Der RO3006 findet seinen Platz in verschiedenen Anwendungen wie Automobilradarsystemen, globalen Positionierungsatellitenantennen, Mobilfunktelekommunikation, drahtlose Kommunikation, Power-Backplanes,und mehr, was seine Vielseitigkeit und Zuverlässigkeit in anspruchsvollen Umgebungen zeigt.

Jedes RO3006 PCB wird vor dem Versand einem 100%igen elektrischen Test unterzogen, um Qualität und Zuverlässigkeit für verschiedene Hochfrequenzanwendungen sicherzustellen.
