angepasste Fallstudie für PCB: TFA300 für HF- und Mikrowellenanwendungen

Hallo, ich bin Sally, und heute freue ich mich, Ihnen unsere neueste gefertigte Leiterplatte vorzustellen!

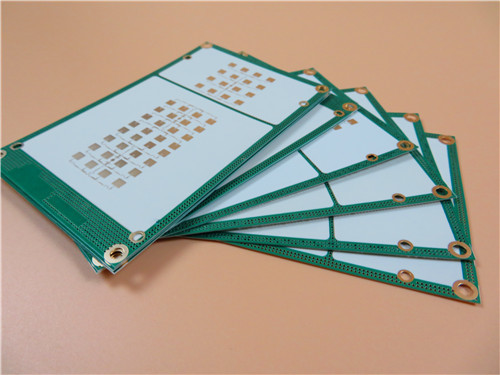

Wir sind stolz darauf, komplexe, leistungsstarke Designs in Angriff zu nehmen, die die Grenzen des Möglichen in der Leiterplattenfertigung verschieben. Heute freue ich mich, Ihnen ein besonders beeindruckendes Projekt vorzustellen, das kürzlich in unserer Produktion lief:eine kundenspezifische 2-lagige starre LeiterplatteAuf Luft- und Raumfahrtniveau gebautTFA300Material.

Warum TFA300? Das Material zählt

Das Herzstück dieses Designs ist das TFA300-Substrat, Teil der fortschrittlichen TFA-Serie aus dem Materialportfolio. Was macht die TFA-Serie so besonders? Im Gegensatz zu herkömmlichen PTFE-Laminaten mit gewebter Glasfaserverstärkung verwendet TFA ein einzigartiges Verfahren, bei dem spezielle Nanokeramik gleichmäßig mit PTFE-Harz vermischt wird.

Dieser innovative Ansatz eliminiert den „Glasfasereffekt“ – jene mikroskopischen Schwankungen der Dielektrizitätskonstante, die die Signalintegrität bei hohen Frequenzen beeinträchtigen können. Das Ergebnis ist eine außergewöhnliche Frequenzstabilität mit minimalem dielektrischen Verlust, was es ideal für Anwendungen in der Luft- und Raumfahrt, im Radar und in der Satellitenkommunikation macht.

Im Einzelnen bietet TFA300:

Dielektrizitätskonstante (Dk): 3,0 ± 0,04 bei 10 GHz

Verlustfaktor: 0,001 bei 10 GHz (außergewöhnlich geringer Verlust!)

Niedriger TCDk: -8 ppm/°C von -55 °C bis 150 °C

CTE: 18 ppm/°C in der X/Y-Achse, nahe an Kupfer

Das Board selbst: Wichtige Spezifikationen

Designstatistiken: Einfach und doch spezialisiert

Dieses Board mag kompakt sein, aber es ist speziell entwickelt:

• 18 Komponenten
• Insgesamt 36 Pads (19 durchkontaktierte Pads, 17 SMT-Pads auf der Oberseite)
• 6 Durchkontaktierungen
• Nur 2 Netze

Die 2-Netz-Topologie zeigt uns, dass es sich um eine hochspezialisierte HF-Unterschaltung handelt – wahrscheinlich um einen Filter, einen Koppler oder eine Leistungsverstärkerstufe. Die Kombination aus Durchkontaktierungs- und SMT-Komponenten sorgt bei Bedarf für mechanische Festigkeit und nutzt gleichzeitig die Dichtevorteile der Oberflächenmontagetechnologie.

Warum kein Siebdruck? Eine durchdachte Wahl

Möglicherweise ist Ihnen aufgefallen, dass wir auf beiden Seiten auf Siebdruck verzichtet haben. Bei vielen HF-Designs bietet der Siebdruck keinen funktionalen Mehrwert und kann tatsächlich die Hochfrequenzleistung oder Montageprozesse beeinträchtigen. Indem wir die Platine sauber halten, stellen wir eine optimale Signalintegrität sicher und sorgen für ein professionelles, schlankes Erscheinungsbild.

Die grüne Lötmaske (nur oben)

Auf der oberen Schicht befindet sich eine grüne Lötmaske, während die untere Schicht frei bleibt. Dieser selektive Ansatz bietet Schutz für die Komponenten und Leiterbahnen auf der Oberseite, während die untere Schicht für die HF-Leistung optimiert bleibt. Es handelt sich um eine ausgewogene Lösung, die sowohl Schutz als auch Leistung bietet.

Qualität, der Sie vertrauen können

Diese Platine entspricht den IPC-Klasse-2-Standards und gewährleistet die Zuverlässigkeit spezieller Service-Elektronikprodukte. Wir haben vor dem Versand eine 100-prozentige elektrische Prüfung durchgeführt, um sicherzustellen, dass jede Verbindung unseren strengen Spezifikationen entspricht.

Wo würden Sie dieses Board verwenden?

Mit ihrem TFA300-Material in Luft- und Raumfahrtqualität und der ultradünnen 0,2-mm-Konstruktion ist diese Leiterplatte ideal für:

Luft- und Raumfahrtausrüstung und Kabinensysteme

Phased-Array-Antennen und Beamforming-Netzwerke

Satellitenkommunikations- und Navigationssysteme

Leistungsverstärker und Mikrowellenschaltungen

Frühwarnung und Flugradar

Letzte Gedanken

Dieses Projekt zeigt unser Engagement für Präzisionsfertigung und unsere Fähigkeit, mit fortschrittlichen Hochleistungsmaterialien zu arbeiten. Vom mit Keramik gefüllten TFA300-Substrat bis zur selektiven Lötmaskenanwendung wurde jedes Detail sorgfältig durchdacht, um eine Platine zu liefern, die den anspruchsvollen Anforderungen von Luft- und Raumfahrt- und Verteidigungsanwendungen gerecht wird.

Haben Sie Fragen zu diesem Design oder möchten Sie Ihr eigenes Hochfrequenz-PCB-Projekt besprechen? Ich würde gerne von Ihnen hören! Melden Sie sich gerne bei uns – ich freue mich immer über Fachsimpeleien.

Bis zum nächsten Mal,

Ausfall
