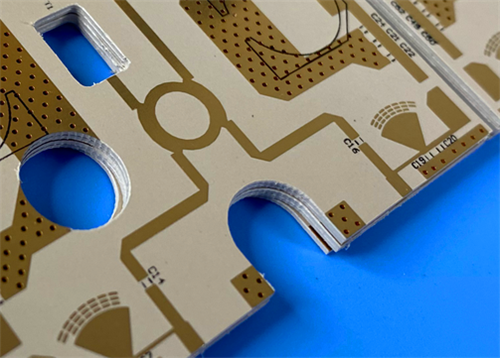

Ein tiefer Einblick in ein leistungsstarkes, maskenfreies RF DiClad 527 PCB-Design

In der Welt der Hochfrequenzelektronik gilt oft das Mantra „Weniger ist mehr“. Wenn die Signalintegrität von größter Bedeutung ist, muss jede Materialauswahl, jede Designentscheidung und jeder Herstellungsprozess sorgfältig geprüft werden. Dies ist die Geschichte eines faszinierenden kundenspezifischen PCB-Projekts, das dieses Prinzip verkörpert und die fortschrittlichen Eigenschaften eines speziellen Substrats nutzt, um eine robuste, leistungsstarke Zweischichtplatine zu schaffen.

Der Auftrag: Eine Grundlage für Hochfrequenz-Exzellenz

Im Mittelpunkt dieses Projekts standen der Entwurf und die Herstellung einer zweischichtigen starren Leiterplatte. Im Mittelpunkt stand ein bestimmtes Material: Rogers DiClad 527. Dabei handelte es sich nicht um ein Standard-FR-4-Design; Es handelte sich um eine Platine, die von Grund auf für anspruchsvolle HF- und Mikrowellenanwendungen entwickelt wurde.

Entschlüsselung der Stückliste: Das „Warum“ hinter dem „Was“

Die Spezifikationen dieser Leiterplatte offenbaren eine klare Designphilosophie, die sich auf Leistung, Präzision und Zuverlässigkeit für Hochfrequenzsignale konzentriert.

Das Substrat: Rogers DiClad 527

Die wichtigste Wahl war das Grundmaterial. Im Gegensatz zu Standard-FR-4 ist DiClad 527 ein mit Glasfasergewebe verstärkter PTFE-Verbundwerkstoff (Teflon). Dies ist eine klassische Materialfamilie für Hochfrequenzarbeiten, da PTFE von Natur aus einen geringen Signalverlust aufweist.

Was macht das*527*Das Besondere an der Variante ist der höhere Anteil an Glasfaserverstärkung. Dies verleiht ihm im Vergleich zu einigen anderen PTFE-Materialien eine überlegene Dimensionsstabilität. Seine wichtigsten Eigenschaften bei 10 GHz sind eine stabile Dielektrizitätskonstante (Dk) zwischen 2,40 und 2,60 und ein außergewöhnlich niedriger Verlustfaktor (Df) von 0,0017. Für einen Ingenieur bedeutet dies vorhersehbare Impedanz, minimale Signaldämpfung und konstante Leistung über einen weiten Frequenzbereich.

Eine minimalistische Designphilosophie: Keine Lötmaske

Eines der auffälligsten Merkmale dieser Leiterplatte ist das völlige Fehlen einer Lötmaske sowohl auf der oberen als auch auf der unteren Schicht. Für diejenigen, die es gewohnt sind, allgegenwärtige grüne (oder schwarze, rote, blaue) Tafeln zu sehen, mag dies seltsam erscheinen. Für Hochfrequenzdesigns ist es jedoch eine bewusste Wahl:

1. Signalintegrität:Lötstopplacke haben eine eigene Dielektrizitätskonstante und einen eigenen Verlustfaktor. Bei hohen Frequenzen kann dieses Material zu Signalverlusten und Impedanzschwankungen führen. Durch das Entfernen wird das Signal in einer kontrollierteren, konsistenteren Umgebung übertragen und interagiert hauptsächlich nur mit dem Hochleistungs-DiClad-Substrat und dem Kupfer.

2.

3. Hochspannungsanwendungen:Das Fehlen einer dielektrischen Schicht kann auch bei Designs mit hohen Spannungspotentialen oder hoher HF-Leistung von Vorteil sein, bei denen ein Lötstopplack oder Lichtbogenbildung ein Problem darstellen könnte.

Bau- und Leistungsstatistik

Die Herstellungsdetails der Leiterplatte unterstreichen ihr leistungsorientiertes Design zusätzlich:

• Brettabmessungen:49,63 mm x 91,54 mm mit einer engen Toleranz von +/- 0,15 mm, was darauf hinweist, dass eine präzise mechanische Passform erforderlich ist.

• Stapelung:Eine klassische 2-Lagen-Konstruktion mit 35 μm (1 oz) Kupfer auf beiden Seiten eines 0,508 mm (20 mil) DiClad-Kerns.

• Spur/Leerzeichen:Mindestens 4/6 mil, was zeigt, dass eine feine Strukturführung erforderlich ist, um die 36 Komponenten und 104 Pads innerhalb des kompakten Platinenbereichs unterzubringen.

• Oberflächenbeschaffenheit:Immersion Gold (ENIG) bietet eine flache, lötbare Oberfläche, die sich hervorragend für die 41 SMT-Pads auf der Oberseite eignet und außerdem Korrosionsbeständigkeit bietet.

• Testen:Ein 100 % elektrischer Test vor dem Versand stellt sicher, dass das sorgfältige Design und die speziellen Materialien zu einem voll funktionsfähigen Produkt führen.

Die Designentscheidungen: Ein genauerer Blick

Lassen Sie uns die Komponenten- und Netzwerkstruktur untersuchen. Die Tafel enthält36 Komponenten,Insgesamt 104 Pads(63 davon sind Durchgangslöcher) und19 Durchkontaktierungen. Hierbei handelt es sich um ein Design mit gemischter Technologie, das die mechanische Festigkeit von Durchgangslochkomponenten und die Dichte von SMT nutzt. Die Tatsache, dass der Vorstand nur hat2 Netzeist besonders interessant. Diese schlichte Einfachheit lässt darauf schließen, dass es sich bei der Platine um einen sehr spezifischen, potenziell leistungsstarken oder hochfrequenten Teilschaltkreis handelt – wie einen Filter, einen Balun, einen Koppler oder ein einfaches Antennenspeisenetzwerk – und nicht um eine komplexe, multifunktionale digitale Platine.

Die IPC-Klasse-2-Standardakzeptanz bedeutet, dass die Platine für dedizierte elektronische Serviceprodukte konzipiert ist, ein Maß an Zuverlässigkeit, das perfekt zu dieser Art von Anwendung passt.

Fazit: Eine Meisterklasse in materialgetriebenem Design

Diese kundenspezifische Leiterplatte ist ein hervorragendes Beispiel dafür, wie die Materialauswahl den gesamten Designprozess beeinflusst. Durch die Wahl von Rogers DiClad 527 stellte der Designer sicher, dass die Platine eine optimale Grundlage für Hochfrequenzleistung bietet. Die Entscheidung, auf Lötstopplack zu verzichten, ein scheinbar unbedeutendes Detail, offenbart ein tiefes Verständnis dafür, wie parasitäre Verluste ein Signal verschlechtern können. Die präzise Konstruktion, einschließlich des spezifischen Kupfergewichts, der Beschichtungsdicke und der engen Toleranzen, zeugt von der Verpflichtung, ein zuverlässiges Produkt mit hoher Ausbeute herzustellen.

Diese Platine ist nicht nur eine Ansammlung von Komponenten auf einem Substrat; Es ist ein Beweis für die Kraft zielgerichteter Technik – ein Gerät, bei dem jedes Material und jede Spezifikation ausgewählt wird, um eine bestimmte Hochleistungsaufgabe zu erfüllen.
