DiClad 527 Hochfrequenz-PCB-Multilayer 20mil 0,508mm mit Eintauchgold
  • Name
  • Name

DiClad 527 Hochfrequenz-PCB-Multilayer 20mil 0,508mm mit Eintauchgold

MOQ: 1
Preis: USD 2.99-9.99 PER PIECE
Standardverpackung: Vakuum
Lieferfrist: 10 WERKTAGE
Zahlungsmethode: T/T, Western Union
Lieferkapazität: 45000 Stücke pro Monat
Ausführliche Information
Beschreibung des Produkts
Ausführliche Information
Herkunftsort
China
Markenname
Bicheng Enterprise
Zertifizierung
UL
Modellnummer
BIC-295-V2.95
Zahl von Schichten:
2
Material für das Brett:
PET 25 μm
Cu-Oberflächendicke:
1.0
Tiefigkeit der Platte:
0.20 mm +/- 10%
Oberflächenbearbeitung:
Immersionsgold
Lötmittel-Masken-Farbe:
Schwarz
Farbe der Teillegende:
Weiß
Prüfung:
100% früherer Versand elektrischen Tests
Min Bestellmenge:
1
Preis:
USD 2.99-9.99 PER PIECE
Verpackung Informationen:
Vakuum
Lieferzeit:
10 WERKTAGE
Zahlungsbedingungen:
T/T, Western Union
Versorgungsmaterial-Fähigkeit:
45000 Stücke pro Monat
Beschreibung des Produkts

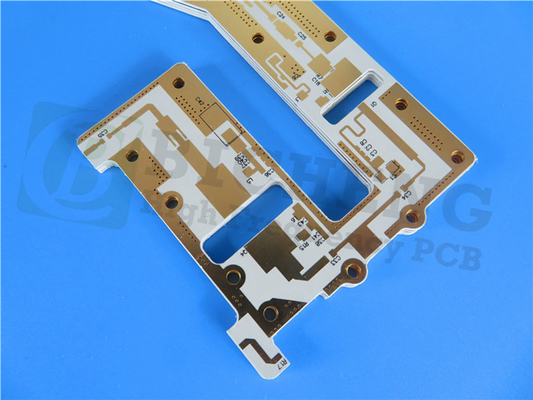

DiClad 527HochfrequenzPCB

(Druckplatten sind maßgeschneiderte Produkte, das Bild und die gezeigten Parameter dienen nur zur Referenz)



Einführung in das Substrat

Rogers DiClad 527-Laminate sind Verbundwerkstoffe, die mit Gewebe aus Glasfaser verstärkt werden, um als Substrat in Leiterplatten verwendet zu werden.Diese Laminate bieten im Vergleich zum PTFE-Gehalt einen höheren Anteil an GlasfaserverstärkungDieses sorgfältig ausgeglichene Verhältnis führt zu einem größeren Bereich der dielektrischen Konstante (Dk) und einer verbesserten Dimensionsstabilität und Registrierung.



Standardgrößen für DiClad 527:

18" x 12" (457 x 305mm)

18" x 24" (457 x 610mm)



Standarddicken für DiClad 527:

0.020" (0,508mm) mit einer Toleranz von +/- 0,0020"

0.030" (0,762mm) mit einer Toleranz von +/- 0,0020"

0.060" (1.524mm) mit einer Toleranz von +/- 0,0020"



Standardverkleidungen für DiClad 527:

Elektrodeponierte Kupferfolie

mit einer Breite von mehr als 20 mm

1 Unze (35 μm)



Für Informationen zu anderen verfügbaren PCB-Konfigurationen, wie zusätzliche Dicken, Paneldimensionen und Verkleidungen, wenden Sie sich bitte an unseren Kundendienst oder unsere Vertriebsteams.



Hauptmerkmale:

1Dk-Bereich: 2,40 bis 2.60

  • Niedriger Ablösungsfaktor: .0018 bei 10 GHz
  • Niedrige Feuchtigkeitsabsorption



SchlüsselVorteile:

1. Stabile Dk über einen breiten Frequenzbereich

  • Niedrige Schaltverluste bei hohen Frequenzen
  • Mindestleistungsschwankungen bei hoher Luftfeuchtigkeit
  • Ausgezeichnete Dimensionsstabilität
  • Konsistente Produktleistung
  • Einheitliche elektrische Eigenschaften über Frequenzen hinweg
  • Zuverlässige mechanische Leistung
  • Ausgezeichnete chemische Beständigkeit



Unsere PCB-Kapazität (DiClad 527)

PCB-Kapazität (DiClad 527)
PCB-Material: Gewebe aus Glasfaser/PTFE-Verbundwerkstoff
Bezeichnung: DiClad 527
Dielektrische Konstante: 2.40-2.60 10 GHz/23 ̊C
Dissipationsfaktor 0.0017 10 GHz/23 ̊C
Anzahl der Schichten: Einseitige, doppelseitige, mehrschichtige und hybride PCB
Kupfergewicht: 1 Unz (35 μm), 2 Unz (70 μm)
Dielektrische Dicke 20 mil (0,508 mm), 30 mil (0,762 mm), 60 mil (1,524 mm)
PCB-Größe: ≤ 400 mm x 500 mm
Lötmaske: Grün, Schwarz, Blau, Gelb, Rot usw.
Oberflächenveredelung: Immersionsgold, HASL, Immersionssilber, Immersionstin, ENEPIG, OSP, Bares Kupfer, reines Gold usw.



DiClad 527 Hochfrequenz-PCB-Multilayer 20mil 0,508mm mit Eintauchgold 0

Typische Anwendungen:

1. Radarfeednetze

  • Kommerzielle Phasen-Array-Netzwerke
  • Antennen für Basisstationen mit geringem Verlust
  • Führungssysteme
  • Digitale Funkantennen
  • Filter, Kupplungen und LNA



Datenblatt für DiClad 527

Typischer Wert
Eigenschaften DiClad 527 Einheiten Prüfbedingungen Prüfmethode
Elektrische Eigenschaften
Dielektrische Konstante 2.40-2.60 - 23 ̊C @ 50% Umgebungsfeuchtigkeit 10 GHz IPC TM-650 2.5.5.5
Dielektrische Konstante 2.40-2.60 - 23 ̊C @ 50% Umgebungsfeuchtigkeit 1 MHz IPC TM-650 2.5.5.3
Ablösungsfaktor 0.0017   23 ̊C @ 50% Umgebungsfeuchtigkeit 10 GHz IPC TM-650 2.5.5.5
Ablösungsfaktor 0.0010   23 ̊C @ 50% Umgebungsfeuchtigkeit 1 MHz IPC TM-650 2.5.5.3
Wärmeeffizient des Dielektrikums
Ständig		 -153 ppm/ ̊C -10 bis 140 ̊C 10 GHz IPC TM-650 2.5.5.5
Volumenwiderstand 1.2 x 109 MΩ-cm C96/35/90 - IPC TM-650 2.5.17.1
Oberflächenwiderstand 4.5 x 107 MΩ C96/35/90 - IPC TM-650 2.5.17.1
Dielektrische Auflösung > 45 KV D48/50 - ASTM D-149
Bogenwiderstand > 180   - - ASTM D-495
Thermische Eigenschaften
Koeffizient der thermischen Ausdehnung - x 14 ppm/ ̊C - 50 °C bis 150 °C IPC TM-650 2.4.41
Koeffizient der thermischen Ausdehnung - y 21 ppm/ ̊C - 50 °C bis 150 °C IPC TM-650 2.4.41
Koeffizient der thermischen Ausdehnung - z 173 ppm/ ̊C - 50 °C bis 150 °C IPC TM-650 2.4.24
Wärmeleitfähigkeit 0.26 W/(m.K)     ASTM E1461
Mechanische Eigenschaften
Kupferschalenfestigkeit 14 Pfund/in 10s @ 288 ̊C 35 μm Folien IPC TM-650 2.4.8
Young's Modulus 517, 706 KPSI 23 ̊C @ 50% Umgebungsfeuchtigkeit - ASTM D-638
Zugfestigkeit (MD, CMD) 19.0, 15.0 KPSI 23 ̊C @ 50% Umgebungsfeuchtigkeit - ASTM D-882
Kompressionsmodul 359 KPSI 23 ̊C @ 50% Umgebungsfeuchtigkeit - ASTM D-695
Flex Modulus 537 KPSI 23 ̊C @ 50% Umgebungsfeuchtigkeit   ASTM D-3039
Körperliche Eigenschaften
Entflammbarkeit V-0     C48/23/50 und
C168/70		 UL 94
Feuchtigkeitsabsorption 0.03 % E1/105+D24/23   IPC TM-650 2.6.2.2
Dichte 231 G/cm3 C24/23/50 Methode A ASTM D792
Die NASA
Ausgasung		 Gesamtmassenverlust 0.02 % 125°C, ≤ 10-6 torr Einheit für die Überwachung von Luftfahrzeugen
Gesammelte Flüchtige 0.00 %
Wasserdampf wiederhergestellt 0.01 %



DiClad 527 Hochfrequenz-PCB-Multilayer 20mil 0,508mm mit Eintauchgold 1
