Rogers PWB errichtet auf RT/duroid 6002 20mil 0.508mm DK2.94 mit HASL bleifrei für bodennaher und Flugzeugbordradar-Systeme

Rogers PWB errichtet auf RT/duroid 6002 20mil 0.508mm DK2.94 mit HASL bleifrei für bodennaher und Flugzeugbordradar-Systeme

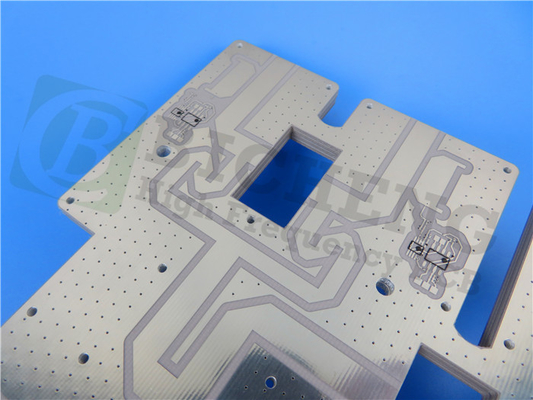

(Leiterplatten sind Produkte nach Maß, das Bild und die gezeigten Parameter sind gerade als Referenz)

Mikrowellenmaterial Rogers RT/duroid 6002 war das erste dämpfungsärme und niedrige Dielektrizitätskonstantelaminat, zum von den überlegenen elektrischen und mechanischen Eigenschaften anzubieten, die wenn es komplexe Mikrowellenstrukturen wesentlich sind, entwarf, die und elektrisch stabil mechanisch zuverlässig sind.

Der thermische Koeffizient der Dielektrizitätskonstante ist extrem - von -55℃ zu +150℃ niedrig, das die Designer von Filtern, von Oszillatoren und von Verzögerungsstrecken die elektrische Stabilität liefert, die in den heutigen fordernden Anwendungen benötigt wird.

Ein niedriger z-Achsenausdehnungskoeffizient (CTE) stellt ausgezeichnete Zuverlässigkeit von überzogenen durchgehenden Löchern sicher. Materialien RT/duroid 6002 sind erfolgreich radgefahrene Temperatur (- 55℃ ZU 125℃) die für über 5000 Zyklen ohne ein einzelnes über Ausfall gewesen.

Ausgezeichnete Masshaltigkeit (0,2 bis 0,5 Mil/Zoll) wird erzielt, indem man den x- und y-Ausdehnungskoeffizienten zusammenbringt, um zu verkupfern. Dieses beseitigt häufig doppelte Radierung, um feste Positionstoleranzen zu erzielen.

Der niedrige dehnbare Modul (X, Y) verringert groß den Druck, der angewendet wird, um Gelenke zu löten und erlaubt, dass die Expansion des Laminats durch einen Mindestbetrag niedriges CTE-Metall (6 ppm/℃) fördern zunehmende Oberflächenbergzuverlässigkeit gehemmt wird.

Die Anwendungen, die besonders zu den einzigartigen Eigenschaften von Material RT/duroid 6002 entsprochen werden, umfassen die flachen und nicht planaren Strukturen solche Antennen, komplexen Mutlischichtstromkreise mit Zwischenlagenverbindungen und Mikrowellenstromkreise für Luftfahrtentwürfe in der feindlichen Umwelt.

Typische Anwendungen:

1. Flugzeugbordradarsysteme

2. Strahl, der Netze bildet

3. Handelsfluglinienkollisionsvermeidung

4. Antennen der globalen Positionsbestimmungssysteme

5. Niedrige Grundsysteme

6. Komplexe mehrschichtige Stromkreise der hohen Zuverlässigkeit

7. In Phasen eingeteilt - Gruppenantennen

8. Energierückwände

PWB-Spezifikationen

Leistungsblatt von Rogers 6002 (RT/duroid 6002)
