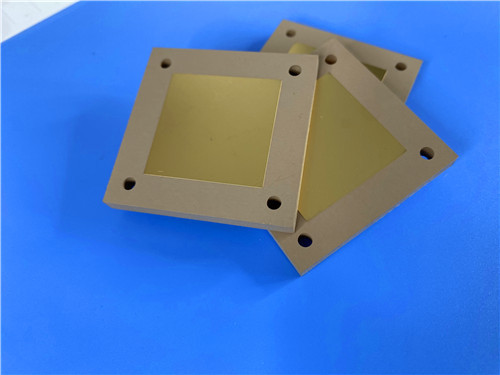

TMM6 Mikrowellen-PCB für Hochzuverlässige HF-Anwendungen

In der Welt der HF- und Mikrowellentechnik ist die Wahl des Substratmaterials oft der Unterschied zwischen einem funktionierenden und einem hervorragenden Design.Diese Fallstudie untersucht ein benutzerdefiniertes PCB, das Rogers TMM6 nutztDas Design ist minimalistisch und beinhaltet keine Lötmaske, keine Seidenfläche, keine Lötmaske, keine Lötmaske, keine Lötmaske, keine Lötmaske.und eine spezialisierte EPIG-Oberflächenabschließung.

Die Zusammenfassung: Eine keramische Lösung für anspruchsvolle HF-Schaltkreise

Dieses Projekt konzentrierte sich auf die Konstruktion und Fertigung einer 2-schichtigen starr gedruckten Leiterplatte für kritische HF- und Mikrowellenanwendungen.75 mm und ist so konstruiert, dass sie eine gleichbleibende, Hochfrequenzleistung in Anwendungen von Satellitenkommunikation bis zu Leistungsverstärkern.

Das "Warum" hinter dem "Was"

Die Spezifikationen zeigen eine Designphilosophie, die in der Materialwissenschaft verwurzelt ist, wo jede Wahl von der Notwendigkeit einer vorhersehbaren, geringverlustreichen und stabilen elektrischen Leistung bestimmt wird.

Das Substrat: Rogers TMM6 A Thermoset Alternative zu PTFE

Die wichtigste Entscheidung war die Auswahl von Rogers TMM6 als Kernmaterial. Im Gegensatz zu traditionellen PTFE-basierten Mikrowellenlaminaten ist TMM6 ein thermosettiges Polymer-Verbundwerkstoff, das mit Keramik gefüllt ist.Diese Unterscheidung ist entscheidend und bietet mehrere wesentliche Vorteile..

Erstens bietet TMM6 die hohe dielektrische Konstante (Dk = 6,0 ± 0,08 bei 10 GHz) und einen geringen Ablösungsfaktor (0,0023 bei 10 GHz), der für kompakte Mikrowellenkonstruktionen erforderlich ist.Eine höhere Dk ermöglicht kleinere Schaltkreisgeometrien, die für die Miniaturisierung in Satelliten- und Raumfahrtanwendungen unerlässlich ist.

Zweitens und vielleicht noch wichtiger ist, dass seine thermoset Natur bedeutet, dass es nicht die "Kriech- und Kaltfluss"-Probleme aufweist, die für PTFE-Materialien üblich sind.Dies macht es mechanisch stabil über Zeit und Temperatur, um sicherzustellen, daß die überzogenen Durchlöcher zuverlässig bleiben und die kritischen Abmessungen für die Lebensdauer des Produkts innerhalb der Spezifikationen bleiben.Weiterentwicklung der Verlässlichkeit der überzogenen Durchlöcher.

Eine Designphilosophie der reinen Signalintegrität

Die optisch markantesten Merkmale der Platte sind das völlige Fehlen von Lötmaske und Seidenmaske auf beiden Seiten.

1. Verluste minimieren:Soldermaske hat ihre eigenen dielektrischen Eigenschaften, die Signalverluste und Impedanzschwankungen bei Mikrowellenfrequenzen hervorrufen können.das Signal interagiert nur mit dem TMM6-Substrat und Kupferspuren, so dass der möglichst reine Übertragungsweg erreicht wird.
2. Vermeidung von Performance-Drift:Für Anwendungen wie Satellitenkommunikation, wo langfristige Stabilität von größter Bedeutung ist, ist es wichtig, dass die Maske nicht nur in der Lage ist, Wasser zu absorbieren, sondern auch ihre dielektrischen Eigenschaften verändert.Die Beseitigung dieser Variablen ist ein erheblicher Vorteil.
3. Hochspannungstoleranz:Die Abwesenheit einer dielektrischen Schicht kann auch bei Konstruktionen mit Hochspannungspotentialen oder Hochleistungsfrequenz vorteilhaft sein, bei denen ein Ausfall der Lötmaske ein Problem darstellen könnte.

Die Oberflächenveredelung: EPIG ­ Nickelfrei für spezielle Anwendungen

Die Wahl von EPIG (Electroless Palladium Immersion Gold) ist ein weiteres entscheidendes Detail.Dies ist eine zunehmend beliebte Wahl für bestimmte Hochfrequenz- und Drahtverbindungsanwendungen, da sie die Nickelschicht eliminiert, die leicht magnetisch sein können und Verluste verursachen oder die Leistung empfindlicher HF-Schaltungen beeinträchtigen.die sich hervorragend für die Schweißfähigkeit und die Verbindung von Golddraht eignet..

Statistiken über Bauwesen und Leistung

Die Fertigungsdetails der PCBs verstärken ihre hohe Leistungsorientierung:

• Abmessungen des Brettes:85.6 mm x 99,75 mm mit einer engen Toleranz von +/- 0,15 mm, was auf präzise Anpassungsanforderungen hinweist.
• Aufstapelung:Eine 2-Schicht-Konstruktion mit 35 μm Kupfer auf beiden Seiten eines 1,27 mm (50 mil) TMM6-Kerns.
• Nachweis/Raum:Mindestens 4/6 mils, so dass eine kontrollierte Impedanzvermittlung möglich ist.
• Verkleidungsdicke:20 μm über Plattierung, um robuste und zuverlässige Durchlöcher zu gewährleisten.
• Prüfung:100% elektrischer Test vor der Versendung garantiert die Funktionsfähigkeit.

Die Entwurfsentscheidungen: Ein genauerer Blick

Die Statistiken zeigen ein Bild eines hochspezialisierten, fokussierten Unterkreises.23 Komponenten,41 Gesamtplatten(mit 25 Durchlöchern und 16 SMT-Pads),6 Durchgänge, und nur2 Netze.

Diese einfache Netzwerkstruktur - ein Design mit nur zwei Netzen - ist ein klarer Indikator für ihren Zweck.es ist fast sicher eine diskrete RF oder Mikrowellenkomponente, wie z. B.:

• Filter oder Kupplung:Dies sind von Natur aus zwei-Port-Geräte (Eingang/Ausgang) mit einer Bodenebene.
• Eine Leistungsverstärkerstufe:Ein Verstärkertransistor kann einige Verzerrungen haben, aber der HF-Pfad ist grundsätzlich ein "2-Net"-Design.
• Ein Impedanztransformator oder Balun:Diese übereinstimmenden Netzwerke haben eine einfache Verbindungstopologie.

Die Übereinstimmung mit der IPC-Klasse 2 bestätigt ein Niveau der Zuverlässigkeit, das für "dedicated service electronic products" geeignet ist, eine Kategorie, die perfekt für die Luftfahrt, Verteidigung,und hochzuverlässige kommerzielle Anwendungen, für die TMM6 entwickelt wurde.

Schlussfolgerung: Eine speziell entwickelte Lösung für Hochfrequenzverlässigkeit

Diese maßgeschneiderte Leiterplatte ist ein überzeugendes Beispiel dafür, wie Materialwahl und minimalistisches Design zusammenkommen, um ein überlegenes Produkt zu schaffen.Der Designer nutzte die elektrische Leistungsfähigkeit eines mit Keramik gefüllten Materials, während er die mechanischen und verarbeitenden Vorteile eines thermosetten Harzes erhieltDie Entscheidung, auf Lötmaske und Seidenfilz zu verzichten, verbunden mit der Verwendung einer nickelfreien EPIG-Oberflächenbeschichtung,eine tiefe Verpflichtung zum Erhalt der Signaltreue und zur Gewährleistung der langfristigen Zuverlässigkeit zu demonstrieren.

Dies ist keine allgemeine Platine; es ist eine speziell entwickelte Lösung, die wahrscheinlich für das kritische HF-Frontend eines Satelliten-, Radar- oder Kommunikationssystems bestimmt ist.Es ist ein Beweis dafür, dass in der Hochfrequenzelektronik, kann weniger wirklich mehr sein.
