Verlustarmes CuClad 250 Laminat für empfindliche Mikrowellenschaltungen: ein kreuzweise verlegter gewebter Glasfaser- und PTFE-Verbundwerkstoff

Hallo, ich bin Sally. Heute präsentiere ich eine kundenspezifische Leiterplatte, die einen kritischen Bedarf im Mikrowellendesign adressiert: Minimierung von Signalverlusten bei gleichzeitiger Beibehaltung einer präzisen Kontrolle der Dielektrizitätskonstante.

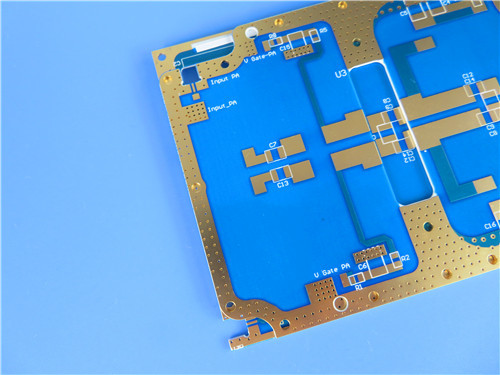

Diese kundenspezifische Leiterplatte verwendet Rogers CuClad 250, einen kreuzweise geschichteten, gewebten Glasfaser-PTFE-Verbundwerkstoff mit einer niedrigen Dielektrizitätskonstante von 2,40–2,55. Seine ausgewogenen mechanischen und elektrischen Eigenschaften machen ihn ideal für empfindliche HF-Schaltungen wie LNAs, Filter und Radarsysteme, bei denen die Signalintegrität von größter Bedeutung ist.

Wichtige Erkenntnisse

• Material: Rogers CuClad 250 kreuzweise geschichteter PTFE-Verbundwerkstoff
• Hauptvorteil: Niedrige Dk ermöglicht breitere Leiterbahnbreiten für geringere Einfügedämpfung
• Platinengröße: 48,6 mm x 76,9 mm, 0,4 mm dick (ultradünn)
• Aufbau: Zweiseitig mit blauer Lötmaske nur oben, weißem Siebdruck nur oben
• Besonderheit: Kreuzweise geschichteter Glasfaseraufbau für ausgewogene Eigenschaften
• Qualität: IPC-Klasse-2 mit 100% elektrischer Prüfung

Die Herausforderung: Empfindlichkeit erfordert Präzision

Unser Kunde benötigte eine kompakte HF-Platine für empfindliche Mikrowellenanwendungen – denken Sie an LNAs, Filter und Radarfrontends. Das Design erforderte eine außergewöhnlich geringe Signalverlustrate und eine präzise Kontrolle der Dielektrizitätskonstante. Standardmaterialien konnten nicht die für diese kritischen Schaltungen erforderliche Konsistenz liefern.

Rogers CuClad 250

Wir haben uns für Rogers CuClad 250 entschieden, einen kreuzweise geschichteten, gewebten Glasfaser- und PTFE-Verbundwerkstoff. Hier ist, warum er perfekt passte:

Niedrige Dielektrizitätskonstante (Dk = 2,40–2,55 bei 10 GHz)
Die niedrige Dk ermöglicht breitere Leiterbahnbreiten, was die Einfügedämpfung direkt reduziert. Bei empfindlichen HF-Schaltungen zählt jedes Bruchteil von dB.

Kreuzweise geschichteter Aufbau
Im Gegensatz zu Standard-Glaslaminaten verwendet CuClad 250 abwechselnde Lagen, die um 90 Grad zueinander ausgerichtet sind. Dieser kreuzweise geschichtete Aufbau bietet ausgewogene elektrische und mechanische Eigenschaften sowohl in X- als auch in Y-Richtung – überlegen gegenüber vergleichbaren, nicht gewebten verstärkten Laminaten.

Hervorragende Verlustcharakteristiken (Df = 0,0017 bei 10 GHz)
Der niedrige Verlustfaktor sorgt für minimale Signalabschwächung, was für Hochfrequenzanwendungen entscheidend ist.

Raumfahrt-taugliche geringe Ausgasung
Mit einem Gesamtmasseverlust von nur 0,01 %, gesammelten kondensierbaren flüchtigen Materialien von 0,0 % und null Wasserdampfaufnahme erfüllt dieses Material anspruchsvolle Anforderungen an die Ausgasung in der Luft- und Raumfahrt.

Hohe Abzugsfestigkeit (14 lbs/in)
Das hohe PTFE-zu-Glas-Verhältnis bietet eine ausgezeichnete Kupferhaftung bei gleichzeitiger Beibehaltung der elektrischen Vorteile von PTFE.

Platinenspezifikationen

Designstatistiken

Das 2-Netz-Design bestätigt, dass es sich um eine spezialisierte HF-Subschaltung handelt. Die Kombination aus Durchgangslöchern und SMT-Komponenten bietet mechanische Festigkeit, wo sie benötigt wird, und ermöglicht gleichzeitig eine kompakte Verlegung. Die ultradünne Konstruktion von 0,4 mm ist besonders wertvoll für platzbeschränkte Anwendungen.

Blaue Lötmaske (nur oben)

Die obere Lage verfügt über eine blaue Lötmaske zum Schutz der Komponenten, während die untere Lage für optimale HF-Leistung blank bleibt. Die blaue Farbe erleichtert auch die visuelle Inspektion und verleiht eine unverwechselbare Ästhetik.

Weißer Siebdruck (nur oben)
Eine klare Komponentenidentifikation auf der Oberseite vereinfacht die Montage und Fehlerbehebung.

Immersion Gold Veredelung
Bietet eine ebene, lötbare Oberfläche mit ausgezeichneter Korrosionsbeständigkeit – ideal für SMT-Komponenten mit feiner Teilung.

Keine vergrabenen Vias
Alle Verbindungen erfolgen über Durchgangslöcher, was die Fertigung vereinfacht und die Kosten senkt, während die Zuverlässigkeit erhalten bleibt.

Vergleich: Wie CuClad 250 abschneidet

Warum das wichtig ist: CuClad 250 bietet die niedrigste Dk in diesem Vergleich, was breitere Leiterbahnbreiten und geringere Einfügedämpfung ermöglicht. Sein kreuzweise geschichteter Aufbau bietet eine überlegene Dk-Gleichmäßigkeit und ausgewogene mechanische Eigenschaften im Vergleich zu Standard-PTFE. Die hervorragenden Ausgasungseigenschaften machen es raumfahrtbereit.

Ideale Anwendungen

Mit seiner geringen Verlustrate, den ausgewogenen Eigenschaften und der hervorragenden Ausgasungsleistung ist dieses Design speziell für folgende Anwendungen konzipiert:

• Radarsysteme
• Elektronische Gegenmaßnahmen
• Elektronische Unterstützungsmaßnahmen
• Mikrowellenkomponenten einschließlich LNAs, Filter und Koppler
• Dk-empfindliche Schaltungen, die eine präzise Toleranzkontrolle erfordern

F: Was ist ein "kreuzweise geschichteter" Aufbau und warum ist er wichtig?
A: Kreuzweise geschichtet bedeutet, dass abwechselnde Lagen von Glasfasern um 90 Grad zueinander ausgerichtet sind. Dies sorgt für ausgewogene elektrische und mechanische Eigenschaften sowohl in X- als auch in Y-Richtung, was zu einer besseren Dk-Gleichmäßigkeit und Dimensionsstabilität führt.

F: Warum ist eine niedrige Dk für HF-Schaltungen vorteilhaft?
A: Eine niedrigere Dk ermöglicht breitere Leiterbahnbreiten für eine gegebene Impedanz, was die Leiterverluste (Einfügedämpfung) reduziert. Dies ist besonders wichtig für empfindliche Empfangsketten wie LNAs.

F: Was macht dieses Material für Anwendungen in der Raumfahrt geeignet?
A: CuClad 250 weist eine extrem geringe Ausgasung auf (TML 0,01 %, CVCM 0,0 %, WVR 0 %), was strenge Anforderungen der Luft- und Raumfahrt an Materialien in Vakuumumgebungen erfüllt.

F: Warum blaue Lötmaske verwenden?
A: Blau ist eine Standardfarboption, die einen guten Kontrast für die visuelle Inspektion bietet. In diesem Design hilft sie auch, diese Platine von anderen in einem Mehrplatinensystem zu unterscheiden.

F: Warum die untere Lage blank lassen?
A: Das Entfernen der Lötmaske von der unteren Lage eliminiert jeden Beitrag von Dielektrizitätsverlusten durch das Maskenmaterial und optimiert die HF-Leistung auf dieser Seite.

F: Ist dieses Material einfach zu verarbeiten?
A: Ja. CuClad 250 kann mit Standard-PTFE-Fertigungstechniken verarbeitet werden und bietet eine ausgezeichnete Abzugsfestigkeit für eine zuverlässige Kupferhaftung.

Abschließende Gedanken

Die niedrige Dk, der kreuzweise geschichtete Aufbau und die hervorragenden Ausgasungseigenschaften von CuClad 250 machen es zu einer herausragenden Wahl für empfindliche Mikrowellenanwendungen. Ob Sie Radarfrontends, LNAs oder raumfahrtqualifizierte HF-Systeme entwickeln, dieses Material liefert die Konsistenz und Leistung, die Sie benötigen.

Haben Sie ein sensibles HF-Projekt im Sinn? Ich würde mich freuen, davon zu hören.
