In der anspruchsvollen Welt der Luft- und Raumfahrt- und Verteidigungselektronik ist die Materialwissenschaft nicht nur ein Fördermittel, sondern der Eckpfeiler der Leistung.angepasstes PCB-DesignDie minimalistische Philosophie des Designs, ohne Lötmaske und ohne Seidenschirm,unterstreicht die unermüdliche Konzentration auf Signalintegrität und -zuverlässigkeit.
Die Zusammenfassung: Ein kompaktes Kraftwerk für kritische Anwendungen
Dieses Projekt beinhaltete die Konzeption und Fertigung einer 2-schichtigen starr gedruckten Leiterplatte mit sehr spezifischen Leistungsziele.Und doch ist es für einige der anspruchsvollsten Anwendungen in der Luft- und Raumfahrt gebaut., Radar und Satellitenkommunikation.
Das "Warum" hinter dem "Was"
Die Spezifikationen zeigen ein Design, bei dem jede Wahl absichtlich ist und elektrische Leistung über alles andere steht.

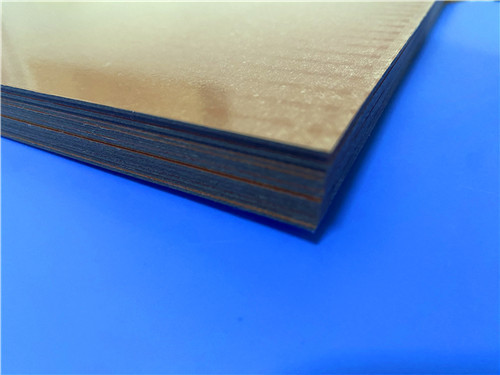

Das Substrat: TFA294 keramisch gefülltes PTFE
Das Herzstück dieser Leiterplatte ist das dielektrische Material TFA294, ein Mitglied der TFA-Serie.es ist ein ausgeklügeltes Verbundwerkstoff, bei dem PTFE-Harz mit einem hohen Volumen an einheitlichenDiese innovative Konstruktionsmethode bietet mehrere wesentliche Vorteile.
Der wichtigste Vorteil ist die Beseitigung des "Glasfasereffekts".Das Gewebe des Glases kann mikroskopische Schwankungen der dielektrischen Konstante (Dk) verursachen.Bei sehr hohen Frequenzen können diese Schwankungen die Phasenkonsistenz und Signalintegrität beeinträchtigen.die TFA-Serie bietet eine außergewöhnliche Dk-Einheitlichkeit und eine minimale X/Y/Z-AnizotropieDies ist für empfindliche Anwendungen wie Phasen-Array-Antennen und Beamforming-Netzwerke von entscheidender Bedeutung.entscheidend für eine minimale Signaldämpfung in HF- und Mikrowellenkreisläufen.
Eine minimalistische Designphilosophie: Keine Maske, keine Seidenmaske
Die Abwesenheit von Lötmaske und Seidenschirm auf beiden Seiten der Platte ist das optisch auffälligste Merkmal.:
- Endgültige Signalintegrität:Bei Mikrowellenfrequenzen können selbst diese kleinen Verluste die Leistung beeinträchtigen.Wenn es entfernt wird, wird sichergestellt, dass das Signal nur mit dem leistungsstarken TFA294-Substrat und den Kupferspuren interagiert., wodurch ein vorhersehbarer und verlustarmer Übertragungsweg geschaffen wird.
- Hochspannungs-/LeistungskapazitätDie Abwesenheit einer dielektrischen Schicht kann auch bei Konstruktionen mit Hochspannungspotentialen oder Hochleistungsfrequenz von Vorteil sein, bei denen ein Ausfall der Lötmaske ein Problem darstellen könnte.
- Einfache Fertigung für die Leistung:Durch das Auslassen dieser nicht funktionellen Schichten wird der Herstellungsprozess optimiert, wodurch mögliche Ausfallpunkte reduziert und sich vollständig auf die kritische Leitergeometrie konzentriert werden.
Statistiken über Bauwesen und Leistung
Die Fertigungsdetails der Leiterplatte verstärken ihre Präzision und Leistungsorientierte Konstruktion:
- Abmessungen des Brettes:97.53 mm x 100.28 mm mit einer engen Toleranz von +/- 0,15 mm, was auf eine präzise mechanische Anpassung und Ausrichtung in einem größeren System hinweist.
- Aufstapelung:Eine zweischichtige Konstruktion mit 35 μm Kupfer auf beiden Seiten eines 1.016 mm (40 mil) TFA294-Kerns.
- Nachweis/Raum:Ein feiner Tonhöhe-Minimum von 4/6 mil ermöglicht eine dichte, kontrollierte Impedanzvermittlung innerhalb des Plattenbereichs.
- Oberflächenbearbeitung:Immersion Gold (ENIG) bietet eine hervorragende, flache, geschweißbare Oberfläche für die 14 SMT-Pads auf der Oberseite und sorgt für zuverlässige Schweißverbindungen für sensible Komponenten.
- Prüfung:Ein elektrischer Test vor dem Versand ist ein zwingender Schritt, um sicherzustellen, dass das sorgfältige Design und die speziellen Materialien zu einem voll funktionsfähigen Produkt führen.
Die Entwurfsentscheidungen: Ein genauerer Blick
Die Untersuchung der Komponenten- und Netzwerkstruktur zeigt ein fokussiertes, leistungsstarkes Teilsystem.21 Komponenten, eine bescheidene Zahl, die18 durchlöchernde Padsund14 SMT-Pads. Die Anwesenheit von13 DurchgängeDie Tatsache, dass die Platine nur2 NetzeDiese scharfe Einfachheit ist keine Einschränkung, sondern ein direkter Hinweis auf ihre Anwendung.
Eine Konstruktion mit nur zwei Netzen ist hochspezialisiert.
- Ein HF-Kopplung oder -Filter:Diese Geräte haben oft nur sehr wenige Verbindungen (Eingang, Ausgang und Boden).
- Ein Unterabschnitt für Leistungsverstärker (PA):Ein transistorbasierter Verstärker kann ein paar Gleichspannungs-Bias-Netzwerke haben, ist aber grundsätzlich ein "2-netz" HF-Pfad.
- Ein Antennen-Feed-Netzwerk:Ein Balun oder ein einfacher Impedanztransformator hätte eine ähnliche Struktur.
Die Annahme des IPC-Klasse-2-Standards ist bedeutend, während die Klasse-3 für hochzuverlässige Lebenserhaltungsausrüstung bestimmt ist.Klasse 2 ist ein "dedicated service electronic product" mit hoher Zuverlässigkeit., was oft der ideale Ort für Luft- und Raumfahrt- und Verteidigungsbaugruppen ist, wo Leistung und Wirtschaftlichkeit beide von entscheidender Bedeutung sind.
Schlussfolgerung: Eine Meisterklasse in Anwendungs-spezifischem Design
Diese maßgeschneiderte Leiterplatte ist ein perfektes Beispiel dafür, wie die Materialauswahl in Verbindung mit einer minimalistischen Designphilosophie eine unübertroffene Leistung für eine bestimmte Anwendung bietet.Durch die Wahl des Luftfahrtmaterials TFA294, gewährleistete der Konstrukteur eine optimale Grundlage für die Hochfrequenzleistung, frei von den Anomalien traditioneller Glasgewebe.Die Entscheidung, Lötmaske und Seidenlack auszulassen, ist ein Beweis für das tiefe Verständnis des Designers, wie man Parasitenverluste minimiert und die Signaltreue bei Mikrowellenfrequenzen bewahrt..
Diese Platte ist kein generisches Produkt, sondern eine speziell entwickelte Lösung, die in der rauen und anspruchsvollen Umgebung von Luft- und Raumfahrt- und Radarsystemen hervorstechen soll.Ein einfaches Element, das eine entscheidende Rolle im größerenDie Entwicklung von modernen, ausgeklügelten Systemen ist ein wahres Spiegelbild der Kraft zielgerichteter Technik.
