4-Schicht-RO3003 Hybrid-PCB mit tiefgehend kontrollierter Routing

Diese Fallstudie untersucht eine 4-lagige Hybrid-Leiterplatte die Rogers RO3003 Hochfrequenzlaminat mit Tg170 FR-4 kombiniert. Das Design demonstriert einen strategischen Ansatz für die HF-Schaltungsfertigung – die Verwendung von Premium-Materialien nur dort, wo Hochfrequenzleistung entscheidend ist, während kostengünstiges FR-4 für strukturelle und niederfrequente Funktionen genutzt wird.

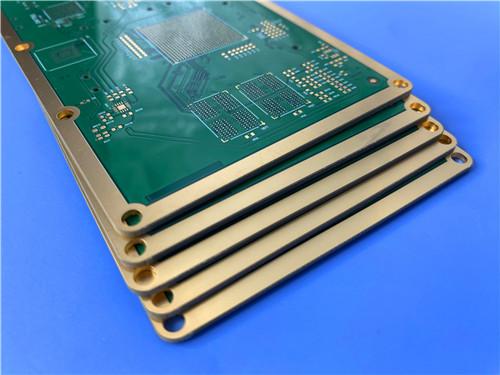

Dies ist eine 4-lagige Hybrid-Leiterplatte, die 10mil Rogers RO3003 für die Hochfrequenz-Signallage und Tg170 FR-4 für unterstützende Lagen verwendet. Die Platine misst 127 mm x 97 mm mit einer laminierten Dicke von 0,694 mm. Sie verfügt über eine tiefenkontrollierte Fräsung von L2 bis L4 (nicht plattiert), eine ENIG-Oberflächenveredelung und eine grüne Lötmaske mit weißem Siebdruck. Fünf Designs wurden produziert, jeweils ein Stück.

Wichtige Erkenntnisse

1. Hybridaufbau: RO3003 + Tg170 FR-4 kombiniert Hochfrequenzleistung mit Kosteneffizienz
2. Materialstrategie: RO3003 verarbeitet HF-Signale; FR-4 bietet strukturelle Unterstützung und niederfrequente Leitungen
3. Spezialverfahren: Tiefenkontrollierte Fräsung (L2–L4) erzeugt präzise Hohlräume oder Merkmale ohne vollständige Durchdringung
4. Spezifikationen: 10mil RO3003, 1oz Kupfer pro Lage, ENIG-Finish, 0,694mm laminierte Dicke
5. Produktion: 5 Designs, je 1 Stück, Abmessungen 127mm x 97mm

Warum Hybrid RO3003 + FR-4?

Der Hybridansatz adressiert einen grundlegenden Kompromiss zwischen Kosten und Leistung im HF-Leiterplattendesign.

RO3003: Der Spezialist für Hochfrequenz

RO3003 ist ein keramikgefülltes PTFE-Laminat, das für HF- und Mikrowellenanwendungen bis 40 GHz entwickelt wurde. Seine Schlüsseleigenschaften umfassen:

1. Dielektrizitätskonstante (Dk): 3,00 ± 0,04 bei 10 GHz – außergewöhnliche Stabilität über Temperatur und Frequenz
2. Verlustfaktor (Df): 0,0010 bei 10 GHz – extrem geringer Signalverlust
3. CTE: 17 ppm/°C (X), 16 ppm/°C (Y), 25 ppm/°C (Z) – an Kupfer angepasst für zuverlässige durchkontaktierte Bohrungen
4. Thermischer Koeffizient der Dk: -3 ppm/°C – minimale Dielektrizitätskonstanten-Drift über die Temperatur

RO3003 eliminiert den Sprung in der Dk, der bei Standard-PTFE-Glasmaterialien in der Nähe der Raumtemperatur auftritt, und ist somit ideal für Automotive-Radar (77 GHz), ADAS und 5G-mmWave-Infrastruktur.

Tg170 FR-4: Das kostengünstige Arbeitspferd

1. FR-4 mit einer Glasübergangstemperatur (Tg) von 170 °C bietet:
2. Zuverlässige mechanische Unterstützung für den gesamten Aufbau
3. Kostengünstige Leitungen für Strom, Masse und niederfrequente Signale
4. Hervorragende Dimensionsstabilität und Zuverlässigkeit der Durchkontaktierungen
5. Kompatibilität mit Standard-Leiterplattenprozessen

Der Hybridvorteil

Durch die Verwendung von RO3003 nur für die Hochfrequenz-Signallage und FR-4 für unterstützende Lagen erreichen Designer:

1. Leistung: HF-Signale durchlaufen verlustarmes RO3003
2. Kostenreduzierung: Teures Hochfrequenzmaterial wird minimiert
3. Mechanische Integrität: FR-4 bietet strukturelle Steifigkeit

Dieser Ansatz ist üblich in Automotive-Radarmodulen, 5G-Basisstationsantennen und Satellitenkommunikations-Terminals.

Tiefenkontrollierte Fräsung (L2–L4)

Diese Platine verfügt über eine tiefenkontrollierte Fräsung von Lage 2 bis Lage 4, ein nicht plattiertes Verfahren.

Was ist tiefenkontrollierte Fräsung?

Im Gegensatz zur Standard-Durchkontaktierungsbohrung, die die gesamte Platine durchdringt, entfernt die tiefenkontrollierte Fräsung Material bis zu einer präzise programmierten Tiefe innerhalb des Aufbaus. Diese Technik wird verwendet, um:

1. Hohlräume zum Einbetten von Komponenten zu erstellen
2. Interne Kupferlagen für Masse oder thermischen Kontakt freizulegen
3. Kontrollierte Impedanzübergänge zwischen verschiedenen dielektrischen Medien zu bilden
4. Unerwünschte Stub-Effekte in Hochgeschwindigkeits-Vias zu entfernen

Wichtige Designüberlegungen

Erfolgreiche tiefenkontrollierte Fräsung erfordert sorgfältige Beachtung von:

Aufbauplanung: Eine gleichmäßige Prepreg-Dicke (±10 µm Toleranz) und die Platzierung kritischer Signalübergangslagen auf Kernlagen (die engere Dickentoleranzen aufweisen) verbessern die Bohrgenauigkeit.

Z-Achsen-Referenzierung: Die zuverlässigsten Methoden verwenden oberflächenreferenzierte Tiefenkontrolle, bei der die Maschine die tatsächliche Leiterplattenoberfläche vor der Bearbeitung erkennt, oder Oberflächenabbildung mit adaptiver Fräsung für engere Anforderungen.

Tiefentoleranz: Die branchenübliche Tiefentoleranz beträgt typischerweise ±50 µm (±2 mil), wobei fortschrittliche Hersteller ±25 µm (±1 mil) erreichen.

Kontrollierende Dimension: Bei der Angabe von tiefenkontrollierten Merkmalen sollte eine Dimension als steuernd identifiziert werden (typischerweise die fertige Hohlraumtiefe), während die andere als Referenz markiert wird, um widersprüchliche Toleranzen zu vermeiden.

Warum nicht plattiert?

Nicht plattierte tiefenkontrollierte Fräsung bedeutet, dass die Hohlraumwände und der Boden nicht metallisiert sind. Dies ist geeignet, wenn das Merkmal rein mechanisch ist (Komponentenfreiheit) oder wenn freiliegendes Kupfer auf dem Hohlraumboden für Masse oder thermischen Kontakt zugänglich bleiben muss.

F: Was ist eine Hybrid-Leiterplatte?
A: Eine Hybrid-Leiterplatte kombiniert verschiedene Laminatmaterialien in einem einzigen Aufbau, um Leistung und Kosten zu optimieren. Typischerweise werden Hochleistungs-HF-Materialien für kritische Signallagen verwendet, während Standard-FR-4 Strom-, Masse- und niederfrequente Funktionen übernimmt.

F: Warum RO3003 anstelle von FR-4 für die HF-Lage verwenden?
A: FR-4 hat einen hohen dielektrischen Verlust bei Mikrowellenfrequenzen (Df ~0,012 bei 10 GHz), was zu einer erheblichen Signalabschwächung führt. Der Df von 0,0010 von RO3003 minimiert den Verlust und ist somit für eine zuverlässige Hochfrequenzleistung unerlässlich.

F: Was bedeutet "tiefenkontrollierte Fräsung"?
A: Es ist ein CNC-Prozess, bei dem das Schneidwerkzeug bis zu einer präzise programmierten Tiefe in die Leiterplatte eindringt, anstatt durch die gesamte Platine. Er wird für Hohlräume, Rückbohrungen und die Freilegung interner Lagen verwendet.

F: Was ist die typische Tiefentoleranz für diesen Prozess?
A: Die branchenübliche Toleranz beträgt ±50 µm (±2 mil). Fortschrittliche Hersteller, die oberflächenreferenzierte Tiefenkontrolle und adaptive Fräsung verwenden, können ±25 µm (±1 mil) erreichen.

F: Warum ist die Fräsung nicht plattiert?
A: Nicht plattierte Fräsung wird verwendet, wenn das Merkmal keine elektrische Verbindung erfordert – wie z. B. Hohlräume zur Komponentenfreiheit oder Zugang zu freiliegendem Kupfer für Masse. Eine Plattierung würde unnötige Prozessschritte und Kosten hinzufügen.

F: Was sind typische Anwendungen für RO3003 Hybrid-Leiterplatten?
A: Automotive-Radar (77 GHz), ADAS-Sensoren, 5G-mmWave-Infrastruktur, Satellitenkommunikations-Terminals und Hochfrequenz-Prüfgeräte.

F: Wie geht die Platine mit der CTE-Fehlanpassung zwischen RO3003 und FR-4 um?
A: Die CTE-Fehlanpassung wird durch symmetrisches Aufbau-Design, kompatible Bindematerialien (wie Rogers 2929 Prepreg) und optimierte Laminierprofile gehandhabt. Sorgfältige Prozesskontrolle verhindert Verzug und Delamination.

Abschließende Gedanken

Diese 4-lagige RO3003 Hybrid-Leiterplatte demonstriert einen ausgereiften Ansatz für das HF-Design: Verwenden Sie das richtige Material für die richtige Funktion. Durch die Kombination der außergewöhnlichen Hochfrequenzleistung von RO3003 mit der Kosteneffizienz und mechanischen Festigkeit von FR-4 erzielt das Design sowohl Leistung als auch wirtschaftliche Effizienz. Die Einbeziehung der tiefenkontrollierten Fräsung fügt eine weitere Ebene der Raffinesse hinzu und ermöglicht präzise interne Merkmale, ohne die Integrität der Platine zu beeinträchtigen.
