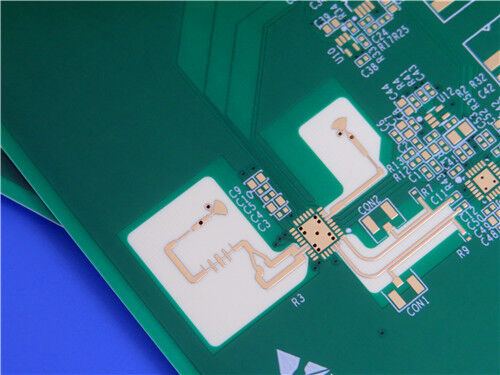

4-Schicht Hybrid Hochfrequenz-Leiterplatte – RO4003C + FR4 (Immersion Gold) Kupferkaschierte Laminate

MOQ:	1Stk
Preis:	1.99USD/pcs
Standardverpackung:	Verpackung
Lieferfrist:	2-10 Werktage
Zahlungsmethode:	T/T, Paypal
Lieferkapazität:	50000 Stück

Ausführliche Information

Beschreibung des Produkts

Ausführliche Information

Herkunftsort

China

Markenname

Rogers

Zertifizierung

ISO9001

Modellnummer

RO4003C + FR4

Min Bestellmenge:

Preis:

1.99USD/pcs

Verpackung Informationen:

Verpackung

Lieferzeit:

2-10 Werktage

Zahlungsbedingungen:

T/T, Paypal

Versorgungsmaterial-Fähigkeit:

50000 Stück

Beschreibung des Produkts

4-Schicht-Hybrid-Hochfrequenz-PCB RO4003C + FR4 (Immersion Gold)

Wir präsentieren unsere 4-Schicht-RO4003C + FR4 Hybrid-PCB, eine leistungsstarke, kostengünstige Lösung für HF- und Mikrowellenkreise, die eine kontrollierte Impedanz, geringe Verluste und zuverlässige thermische Leistung erfordern.Die oberen Signalschichten nutzen RogersRO4003C Kohlenwasserstoffkeramisches Laminat(Dk 3,38 ± 0.05, Df 0,0027 @ 10 GHz), während die unteren Schichten FR4 (TG175) für mechanische Steifigkeit und Kostenoptimierung verwenden.und weiße SeidenblätterDie Platte verfügt über eine gesteuerte Tiefenöffnung und erfüllt die Zuverlässigkeitsnormen der IPC-6012 Klasse 3 mit einer Kupferbeschichtung von 25 μm in jedem Loch.

Schlüsselmerkmale

Parameter	Einzelheiten
Art der Ware	4-Schicht-Hybrid-Hochfrequenz-PCB
Grundstoffe	RO4003C (Oberster HF-Abschnitt) + FR4 TG175 (Unterer Abschnitt)
Endplattendicke	1.4 mm
Abmessungen des Boards	200 mm × 115 mm = 1 Stück
Innenschicht Kupfergewicht	0mit einer Breite von mehr als 20 mm,
Außenschicht Kupfergewicht	1 oz (35 μm) fertig
Lötmaske	Grün (oben und unten)
Seidenfilter	Weiß (oben)
Oberflächenbearbeitung	Immersionsgold (ENIG) ¢ 2 Mikroinchen (0,05 μm) Golddicke
Durch Plattierungstärke	mindestens 25 μm (1 Mil) in jedem Loch
Besondere Merkmale	Kontrollierte Tiefenplätze (Route)
Qualitätsstandard	IPC-6012 Klasse 3 (hohe Zuverlässigkeit)
Elektrische Prüfung	100% vor der Verbringung
Artwork Format	Gerber RS-274-X

PCB-Stackup (4-Schicht-Hybrid-Rigid)

4-Schicht Hybrid Hochfrequenz-Leiterplatte – RO4003C + FR4 (Immersion Gold) Kupferkaschierte Laminate 0

Was ist RO4003C?

RO4003CTM ist ein Kohlenwasserstoffkeramiklaminat der Rogers Corporation,mit einer Breite von mehr als 20 mm,Im Gegensatz zu Materialien auf PTFE-Basis ist RO4003C ein starres thermoset Laminat, das keine spezielle Vorbereitung (z. B. Natriumächerung) erfordert und mit automatisierten Handling-Systemen kompatibel ist.

RO4003C ist Teil der RO4000®-Serie, zu der RO4350BTM (höhere Dk für Miniaturisierung) und RO4835TM (verbesserte Oxidationsbeständigkeit) gehören.

Schlüsselmerkmale von RO4003C

Eigentum	Typischer Wert	Die Situation	Prüfmethode
Dielektrische Konstante (Dk)	3.38 ± 0.05	10 GHz / 23°C	IPC-TM-650 2.5.5.5
Dielektrische Konstante (Dk)	3.55	8 ̊40 GHz	Differenzphasenlänge
Dissipationsfaktor (Df)	0.0027	10 GHz / 23°C	IPC-TM-650 2.5.5.5
Dissipationsfaktor (Df)	0.0021	2.5 GHz / 23°C	IPC-TM-650 2.5.5.5
Wärmeeffizient von Dk (TCDk)	+40 ppm/°C	-50°C bis 150°C	IPC-TM-650 2.5.5.5
Volumenwiderstand	1.7 × 1010 MΩ·cm	- Das ist nicht wahr.	IPC-TM-650 2.5.17.1
Oberflächenwiderstand	4.2 × 109 MΩ	- Das ist nicht wahr.	IPC-TM-650 2.5.17.1
Elektrische Stärke	31.2 KV/mm (780 V/mil)	0.51 mm (0,020")	IPC-TM-650 2.5.6.2
Zugmodul (X)	19,650 MPa (2,850 ksi)	NT1 die	ASTM D638
Zugmodul (Y)	19,450 MPa (2,821 ksi)	NT1 die	ASTM D638
Zugfestigkeit (X)	139 MPa (20,2 ksi)	NT1 die	ASTM D638
Zugfestigkeit (Y)	100 MPa (14,5 ksi)	NT1 die	ASTM D638
Flexuralstärke	276 MPa (40 kpsi)	- Ich weiß.	IPC-TM-650 2.4.4
Dimensionelle Stabilität	< 0,3 mm/m (< 0,3 mils/inch)	Nach dem Ätzen + E2/150°C	IPC-TM-650 2.4.39A
CTE X-Achse	11 ppm/°C	-55 bis 288°C	IPC-TM-650 2.4.41
CTE Y-Achse	14 ppm/°C	-55 bis 288°C	IPC-TM-650 2.4.41
CTE Z-Achse	46 ppm/°C	-55 bis 288°C	IPC-TM-650 2.4.41
Tg (TMA)	> 280°C	Eine	IPC-TM-650 2.4.24.3
Td (TGA)	425°C	- Ich weiß.	ASTM D3850
Wärmeleitfähigkeit	0.71 W/m/°K	80°C	ASTM C518
Feuchtigkeitsabsorption	00,06%	48 Stunden Eintauchen bei 50°C	ASTM D570
Dichte	10,79 g/cm3	23°C	ASTM D792
Kupferschalenfestigkeit	10,05 N/mm (6,0 pli)	Nach dem Schwimmen mit dem Lötmittel, 1 oz ED	IPC-TM-650 2.4.8
Entflammbarkeit	N/A (RO4350B ist UL 94 V-0)	- Ich weiß.	UL 94
Bleifreies Verfahren kompatibel	- Ja, das ist es.	- Ich weiß.	- Ich weiß.

Für RO4003C verfügbare Standarddicken

Stärke (in Zoll)	Stärke (mm)	Toleranz
0.008"	0.203 mm	Der Wert der Verbrennungsmenge ist:
0.012"	0.305 mm	Der Wert der Verbrennungsmenge ist:
0.016"	0.406 mm	± 0,0015"
0.020"	0.508 mm	± 0,0015"
0.032"	0.813 mm	± 0,0020"
0.060"	1.524 mm	± 0,0040"

Hauptvorteile von RO4003C

FR-4-kompatible Verarbeitung Kann mit Standard-Epoxyd-/Glasverfahren (FR-4) hergestellt werden; keine spezielle Zubereitung (Natrium-Etsch) erforderlich.

Stabile Dk über Temperatur und Frequenz TCDk von +40 ppm/°C gehört zu den niedrigsten aller Leiterplattenmaterialien.

Niedriger dielektrischer Verlust (Df 0,0027 @ 10 GHz) ¢ Ermöglicht die Verwendung in Anwendungen, in denen höhere Frequenzen herkömmliche Laminate einschränken.

Kupfer-matched CTE X/Y CTE von 11 14 ppm/°C entspricht Kupfer (17 ppm/°C), bietet eine ausgezeichnete Dimensionsstabilität und zuverlässige Plattierte Durchlöcher.

Hohe Tg (> 280°C) Expansionsmerkmale bleiben über den gesamten Temperaturbereich der Schaltkreisverarbeitung stabil.

Niedriges Z-Achsen-CTE (46 ppm/°C)

Typische Anwendungen von RO4003C

Leistungsverstärker und Antennen für zelluläre Basisstationen

RFID-Kennzeichen

Satellitenfunkantennen (SDARS)

Fahrzeugradar (ADAS)

Mikrowellen-Backhaul-Funkgeräte

Hochgeschwindigkeits-Digital-Hintergrundgeräte

Prüf- und Messgeräte

Was ist ein Hochfrequenz-Hybrid-PCB?

Eine Hochfrequenz-Hybrid-PCB ist eine mehrschichtige Leiterplatte, die zwei oder mehr verschiedene dielektrische Materialien in einem einzigen Stapel kombiniert.RO4003C) für Signalschichten und ein Standard- oder Mittelleistungsmaterial.g., FR4) für nicht kritische Schichten.

In diesem Erzeugnis:

RO4003C wird auf Schicht 1 ′′ 2 (Oberster HF-Abschnitt) für geringen Verlust, stabile Dk und kontrollierte Impedanz verwendet.

FR4 TG175 wird auf der Schicht 3?? 4 (Unterteil) für mechanische Unterstützung, Stromverteilung und Kostensenkung verwendet.

Warum eine Hybridkonstruktion?

Fahrer	Erläuterung
Kostenoptimierung	Hochfrequenzmaterialien (RO4003C) sind teuer. FR4 ist deutlich günstiger. Die Verwendung von FR4 für nicht kritische Schichten reduziert die Gesamtkosten der Platten.
Mechanische Steifigkeit	FR4 bietet eine ausgezeichnete mechanische Festigkeit und eignet sich gut für dicke Platten, Steckverbinder und große Formfaktoren.
Wärmebewirtschaftung	Hybridstapler können so konstruiert werden, dass Wärme erzeugende Komponenten auf der FR4-Seite mit thermischen Durchgängen an Kupferflächen platziert werden.
Designflexibilität	Ermöglicht HF-Leistung, wenn erforderlich (Oberste Schichten) und Standard-digitale/Gleichstrom-Routing, wenn Leistungsanforderungen niedriger sind (Unterste Schichten).
Herstellungsverträglichkeit	FR4 wird von den PCB-Herstellern allgemein verstanden.
Vorteile von Hochfrequenzhybriden PCB
Vorteil	Beschreibung
Kostenwirksam	Reduziert die Materialkosten um 30 bis 60% im Vergleich zu allen Hochfrequenzlaminaten.
Ausgezeichnete HF-Leistung	Kritische Signalschichten verwenden niedrigverlustreiche, stabile Dk-Materialien.
Gute thermische Zuverlässigkeit	RO4003C hat einen Tg > 280°C; FR4 TG175 unterstützt eine bleifreie Montage.
Standardfertigung	RO4003C ist mit FR4-Prozessen kompatibel und keine PTFE-spezifische Handhabung.
Zuverlässige PTH	Eine niedrige Z-Achse CTE von RO4003C (46 ppm/°C) in Kombination mit einer entsprechenden CTE für Kupfer sorgt für Zuverlässigkeit.
Mischkomponentenplatzierung	Hochfrequenzkomponenten (RFICs, Antennen) auf der RO4003C-Seite; digitale ICs, Passive, Steckverbinder auf der FR4-Seite.

Nachteile/Herausforderungen von Hochfrequenz-Hybrid-PCBs

Nachteile	Beschreibung	Schadensbekämpfung
Registrierungskontrolle	Unterschiedliche CTE-Werte zwischen RO4003C (1114 ppm/°C) und FR4 (1418 ppm/°C) können bei der Lamination zu einer falschen Schicht-zu-Schicht-Registrierung führen.	Verwenden Sie abgestimmte Präpregsysteme; optimieren Sie den Laminationszyklus.
Z-Achsen-CTE-Missmatch	RO4003C Z-CTE = 46 ppm/°C; FR4 Z-CTE = 5060 ppm/°C. Differenzielle Expansionsspannungen durch Plattierte Durchgänge, die die hybride Schnittstelle durchqueren.	Verwenden Sie eine duktile Kupferbeschichtung (25 μm min); vermeiden Sie direkt beim Materialübergang Durchläufe.
Zuverlässigkeit der Verbindungen	Die Haftung zwischen RO4003C und FR4 erfordert eine sorgfältige Präpregselektion (z. B. 2113 RC56% hier verwendet).	Folgen Sie Rogers RO4400 Anleihe Richtlinien.
Materialkosten	Immer noch höher als alle FR4-Boards (aber niedriger als alle Hochfrequenz-Boards).	Akzeptable Kompromisse für die erforderliche HF-Leistung.
Komplexität der Herstellung	Benötigt Hersteller, die Erfahrung mit hybriden Laminaten haben; zusätzliche Prozesskontrollen erforderlich.	Partner mit qualifizierten Lieferanten (IPC-6012 Klasse 3).
Feuchtigkeitsempfindlichkeit	RO4003C absorbiert 0,06% Feuchtigkeit im Vergleich zu FR4 ~ 0,1 ∼ 0,2%.	Standard-Vormontagebacken (120°C für 2 ̊4 Stunden).

Wann sollte man ein Hybrid-PCB wählen

Die HF-Leistung ist nur für bestimmte Schichten erforderlich.

Die Größe des Platzes ist groß

Mechanische Festigkeit erforderlich (Anschlüsse, Montagelöcher)

Mischsignalkonstruktion (RF + Hochgeschwindigkeits-Digital + Gleichstrom)

Volumenproduktion ̇ Leistung und Kosten von hybriden Salden

Wählen Sie die Hochfrequenz, wenn:

Alle Signallagen erfordern einen geringen Verlust und ein stabiles Dk

Das Budget ermöglicht erstklassige Materialien

Design ist sehr empfindlich auf CTE-Missmatch (z. B. Hochdichte-Verbindungen)

Bestellinformationen

Übermitteln Sie Ihre Gerber RS-274-X-Dateien und Herstellungszeichnungen mit klaren Angaben zu:

Kontrollierte Tiefen-Locations und -Tiefen

Anforderungen an die Impedanzregelung (falls vorhanden)

Netto-Liste für 100% elektrische Prüfungen

Wir unterstützen die Prototypen- bis zur Massenproduktion mit weltweiten Versandleistungen.
