30mil RT/duroid 6035HTC 2-Lagen-Leiterplatte mit chemischer Silberoberfläche

30mil RT/duroid 6035HTC 2-Lagen-Leiterplatte mit Tauchsiber-Oberfläche

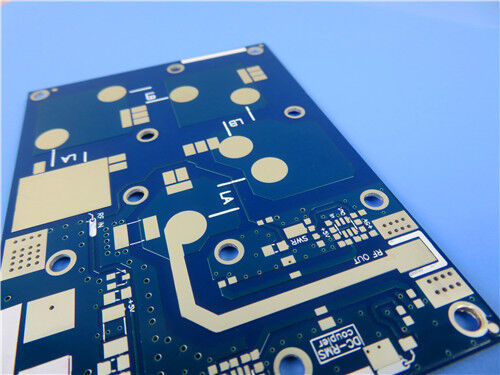

Die 30mil RT/duroid 6035HTC 2-Lagen-Leiterplatte ist eine Hochleistungs-Leiterplatte, die für Hochleistungs-HF- und Mikrowellenanwendungen entwickelt wurde. Diese Leiterplatte besteht aus Rogers RT/duroid 6035HTC-Laminaten und bietet eine außergewöhnliche Wärmeleitfähigkeit, geringe Einfügedämpfung und herausragende Hochfrequenzleistung. Die Tauchsiber-Oberflächenveredelung sorgt für eine ausgezeichnete Lötbarkeit, was diese Leiterplatte ideal für Leistungsverstärker, Koppler, Filter und andere Hochleistungsanwendungen macht.

Details zur Leiterplattenkonstruktion

Leiterplatten-Stackup

Leiterplattenstatistik

Die Leiterplatte ist mit Gerber RS-274-X-Artwork entworfen, was eine präzise Fertigung und einfache Integration in moderne Herstellungsprozesse gewährleistet.

Materialübersicht: Rogers RT/duroid 6035HTC

RT/duroid 6035HTC ist ein Hochfrequenz-Schaltungsmaterial, das für den Einsatz in Hochleistungs-HF- und Mikrowellenanwendungen entwickelt wurde. Es verfügt über einen keramikgefüllten PTFE-Verbundwerkstoff mit überlegener Wärmeleitfähigkeit und ausgezeichneten dielektrischen Eigenschaften. Die Laminate sind mit Standard-FR-4-Fertigungstechniken leicht zu verarbeiten, was sie für komplexe Hochleistungsdesigns kostengünstig macht.

Die hohe Wärmeleitfähigkeit (1,44 W/mK) gewährleistet eine effiziente Wärmeableitung und reduziert die Betriebstemperaturen in Hochleistungsanwendungen.

Hauptmerkmale:

• Dielektrizitätskonstante (Dk): 3,5 ± 0,05 für vorhersagbare und konsistente Signalperformance.
• Geringer Verlustfaktor (Df): 0,0013 bei 10GHz für minimale Signalverluste in Hochfrequenzanwendungen.
• Hohe Wärmeleitfähigkeit: 1,44 W/mK für effiziente Wärmeableitung in Hochleistungsschaltungen.
• Feuchtigkeitsbeständigkeit: Geringe Feuchtigkeitsaufnahme (0,06%) gewährleistet stabile Leistung unter wechselnden Umweltbedingungen.
• Tauchsiber-Oberfläche: Bietet ausgezeichnete Lötbarkeit, Korrosionsbeständigkeit und hohe Leitfähigkeit.

Hauptvorteile:

• Verbesserte Wärmeableitung: Ermöglicht niedrigere Betriebstemperaturen, was die Zuverlässigkeit und Lebensdauer der Schaltung erhöht.
• Geringe Einfügedämpfung: Gewährleistet überlegene Signalintegrität in HF- und Mikrowellendesigns.
• Kostengünstige Fertigung: Kompatibel mit Standard-FR-4-Prozessen, was die Fertigungskosten senkt.
• Umweltfreundlich: RoHS-konform und bleifrei.
• Hohe Haltbarkeit: Ausgezeichnete thermische Stabilität und Beständigkeit gegen die Bildung von leitfähigen anodischen Filamenten (CAF) gewährleisten langfristige Zuverlässigkeit.

Anwendungen

Hochleistungs-HF-Verstärker und Leistungsteiler

Koppler, Filter und Kombinatoren

Hochfrequenz-Leistungsverstärker

Mikrowellenfilter und Kombinatoren

Hochleistungs-HF-Module und Antennensysteme

Schlussfolgerung

Die 30mil RT/duroid 6035HTC 2-Lagen-Leiterplatte mit Tauchsiber-Oberfläche ist eine Hochleistungslösung für HF- und Mikrowellenanwendungen, die überlegene Wärmeleitfähigkeit, geringe dielektrische Verluste und ausgezeichnete Signalintegrität erfordern. Mit ihren Rogers RT/duroid 6035HTC-Laminaten bietet diese Leiterplatte eine außergewöhnliche Wärmeableitung und zuverlässige Hochfrequenzleistung, was sie ideal für anspruchsvolle Hochleistungsdesigns macht. Die Tauchsiber-Oberfläche gewährleistet eine ausgezeichnete Lötbarkeit und langfristige Zuverlässigkeit. Mit weltweiter Verfügbarkeit und Konformität mit IPC-Klasse-2-Standards ist diese Leiterplatte eine zuverlässige und effiziente Wahl für Hochleistungs-HF- und Mikrowellensystemdesigns.
