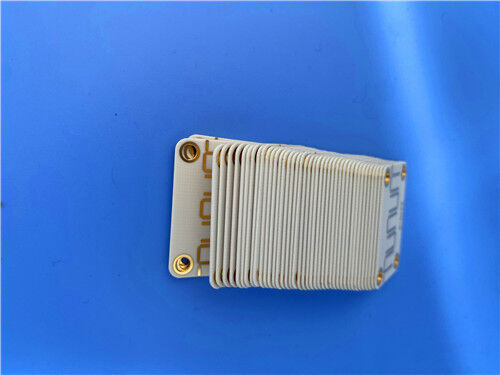

Rogers AD300D 40mil Laminat wird zur Herstellung von doppelseitigen Leiterplatten verwendet.

40mil AD300D 2-Lagen-Leiterplatte mit EPIG (stromlose Palladium-Immersion-Gold)-Oberfläche

Die 40mil AD300D doppelseitige Leiterplatte ist eine Hochleistungs-Leiterplatte, die für fortschrittliche HF- und Mikrowellenanwendungen entwickelt wurde. Diese Leiterplatte besteht aus keramikgefüllten, PTFE-basierten AD300D-Laminaten und bietet kontrollierte dielektrische Eigenschaften, geringe Verluste und eine hervorragende Leistung bei passiver Intermodulation (PIM). Mit ihrer EPIG (nickelfreien) Oberfläche bietet diese Leiterplatte eine verbesserte Signalintegrität und Lötbarkeit, was sie ideal für drahtlose Kommunikationssysteme, Antennen und Automotive-Telematik macht.

Details zur Leiterplattenkonstruktion

Leiterplatten-Stackup

Leiterplatten-Statistiken

Die Leiterplatte wird mit Gerber RS-274-X-Artwork hergestellt, was eine präzise Produktion und Kompatibilität mit modernen Fertigungsprozessen gewährleistet.

Materialübersicht: AD300D

AD300D-Laminate sind PTFE-basierte, keramikgefüllte Materialien, die für HF- und Mikrowellenanwendungen entwickelt wurden. Diese Laminate bieten eine Dielektrizitätskonstante von 2,94 ± 0,05 und einen niedrigen Verlustfaktor von 0,0021 bei 10 GHz, was sie für Hochfrequenzdesigns geeignet macht. Die Materialien weisen außerdem eine ausgezeichnete Dimensionsstabilität und einen niedrigen PIM auf, was eine konsistente Leistung unter verschiedenen Umweltbedingungen gewährleistet.

Hauptmerkmale:

1. Dielektrizitätskonstante (Dk): 2,94 bei 10 GHz für präzise Signalsteuerung.
2. Niedriger Verlustfaktor (Df): 0,0021 bei 10 GHz für minimale Signalverluste.
3. Thermische Stabilität: Hoher Betriebstemperaturbereich und ausgezeichnete Wärmeleitfähigkeit.
4. Dimensionsstabilität: Niedriger CTE (X/Y/Z) für zuverlässige Leistung in extremen Umgebungen.
5. Nickelfreie EPIG-Oberfläche: Sorgt für hervorragende Signalintegrität und eliminiert Probleme mit Nickelmagnetismus.

Hauptvorteile:

1. Niedrige Verlusttangente: Sorgt für effiziente Leistung in drahtlosen Frequenzbändern.
2. Kontrollierte Dielektrizitätskonstante: Bietet wiederholbares Schaltungsverhalten.
3. Niedriger PIM (-159 dBc): Reduziert Ertragsverluste und verbessert die Antennenleistung.
4. Umweltfreundliches Design: UL 94 V-0 flammhemmend und RoHS-konform.
5. Erhöhte Haltbarkeit: Ausgezeichnete Haftfestigkeit zwischen den Lagen und geringe Feuchtigkeitsaufnahme.

Anwendungen

Basisstationsantennen für zellulare Infrastruktur

Telematik-Antennensysteme

Antennen für kommerzielles Satellitenradio

Schlussfolgerung

Die 40mil AD300D 2-Lagen-Leiterplatte mit EPIG-Oberfläche ist eine zuverlässige und leistungsstarke Lösung für HF-, Mikrowellen- und drahtlose Kommunikationssysteme. Ihre Kombination aus AD300D-Laminaten und nickelfreier EPIG-Oberfläche gewährleistet eine verlustarme Leistung, ausgezeichnete Dimensionsstabilität und überlegene Signalintegrität. Mit weltweiter Verfügbarkeit und Konformität mit IPC-Klasse-2-Standards ist diese Leiterplatte die perfekte Wahl für Ingenieure, die Hochfrequenzschaltungen für Telekommunikations-, Automobil- und Luft- und Raumfahrtanwendungen entwickeln.
