RO3010 2-Schicht-PCB auf 20 Millimeter-Laminatmaterial mit Immersion Silber Finish gebaut

20mil RO3010 2-Lagen-Leiterplatte mit Tauchsiber-Oberfläche

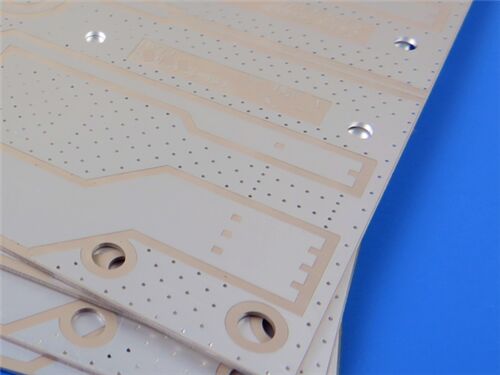

Die 20mil RO3010 2-Lagen-Leiterplatte ist eine Hochfrequenz-Leiterplatte, die aus Rogers RO3010-Laminaten gefertigt ist. Diese keramikgefüllten PTFE-Verbundwerkstoffe bieten eine außergewöhnliche mechanische, elektrische und thermische Stabilität. Diese speziell für HF- und Mikrowellenanwendungen entwickelte Leiterplatte verfügt über eine Tauchsiber-Oberflächenveredelung, eine kompakte Dicke von 0,5 mm und eine Kupferstärke von 1 oz auf beiden Lagen. Mit ihrer ausgezeichneten Dielektrizitätskonstante und ihrem geringen Verlustfaktor ist diese Leiterplatte ideal für die Miniaturisierung von Schaltungen und Hochleistungsanwendungen in der Telekommunikation, bei Satellitensystemen und in der Automobilradar-Technik.

Details zur Leiterplattenkonstruktion

Leiterplatten-Stackup

Leiterplatten-Statistiken

Die Leiterplatte wird mit Gerber RS-274-X-Artwork gefertigt, was die Kompatibilität mit modernen Fertigungsprozessen und eine präzise Produktion gewährleistet.

Materialübersicht: Rogers RO3010

Rogers RO3010-Laminate sind fortschrittliche PTFE-basierte Materialien, die für Hochfrequenzanwendungen entwickelt wurden. Mit einer Dielektrizitätskonstante von 10,2 ±0,30 und einem Verlustfaktor von 0,0022 bei 10 GHz bieten diese Laminate eine hervorragende elektrische Leistung und Dimensionsstabilität, was sie ideal für die Miniaturisierung von Schaltungen und Breitbanddesigns macht.

Hauptmerkmale:

Hohe Dielektrizitätskonstante: 10,2 ± 0,30 bei 10 GHz sorgt für eine konsistente elektrische Leistung.

Niedriger Verlustfaktor: 0,0022 bei 10 GHz gewährleistet minimale Signalverluste.

Thermische Stabilität: Zersetzungstemperatur (Td) > 500 °C für zuverlässigen Betrieb in rauen Umgebungen.

Hervorragende CTE: X/Y/Z CTE-Werte gewährleisten Dimensionsstabilität und Kompatibilität mit Kupfer.

Feuchtigkeitsbeständigkeit: Geringe Absorption (0,05 %) gewährleistet Leistung unter feuchten Bedingungen.

Hauptvorteile:

Dimensionsstabilität: Dehnung angepasst an Kupfer für überlegene Zuverlässigkeit.

Kostengünstig: Wirtschaftliche Preise für die Massenfertigung.

Miniaturisierung: Hohe Dk ermöglicht kompakte Designs ohne Leistungseinbußen.

ISO 9001 zertifiziert: Erfüllt strenge Qualitätsstandards für die Produktion.

Anwendungen

Mobilfunkantennen, Leistungsverstärker

Radarsysteme, Telematik

Satellitenkommunikation, GPS-Antennen

Patch-Antennen für drahtlose Kommunikation

Fernablesegeräte, Datenverbindungen

Schlussfolgerung

Die 20mil RO3010 2-Lagen-Leiterplatte mit Tauchsiber-Oberfläche bietet eine zuverlässige und leistungsstarke Lösung für HF- und Mikrowellendesigns. Diese Leiterplatte, gefertigt aus Rogers RO3010-Laminaten, liefert verlustarme Leistung, ausgezeichnete thermische Stabilität und eine hohe Dielektrizitätskonstante, was sie ideal für eine Vielzahl von Branchen macht, darunter Telekommunikation, Automobil und Luft- und Raumfahrt. Mit weltweiter Verfügbarkeit, IPC-Klasse-2-Konformität und ISO 9001-Zertifizierung ist diese Leiterplatte die perfekte Wahl für Ingenieure, die Präzision, Zuverlässigkeit und Kosteneffizienz in ihren Designs benötigen.
