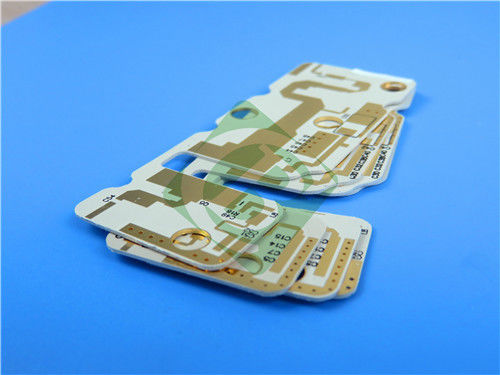

TRF-45 Doppelseitige starre PCB auf 32 Millimeter Substraten mit ENIG Finish

Doppelseitige Leiterplatten mit TRF-45, 0,9 mm Dicke und ENIG Finish
(Alle Leiterplatten werden maßgeschneidert hergestellt. Referenzbilder und Parameter können je nach Ihren Designanforderungen variieren.)



1. Überblick über die doppelseitige PCB
Diese doppelseitige Leiterplatte ist aus TRF-45 gebaut, einem keramisch gefüllten PTFE-Laminat, verstärkt mit gewebter Glasfaser.so dass es ideal für Hochfrequenz-HF-AnwendungenDie Oberflächenveredelung durch ENIG bietet eine hervorragende Schweißfähigkeit und Korrosionsbeständigkeit, was eine langfristige Zuverlässigkeit gewährleistet.

Mit 1 Unz Kupferschichten, präzisen Spuren-/Raumverträglichkeiten, und ohne Lötmaske oder Seidenschirm, ist dieses PCB für eine effiziente Signalübertragung und Hochfrequenzkonsistenz konzipiert.Jedes Brett wird nach den IPC-Klasse-2-Standards geprüft., die Qualität und Zuverlässigkeit für kritische Anwendungen gewährleistet.



2. PCB-Konstruktionsdetails




3. PCB-Stackup
Diese 2-Schicht starre PCB-Stapelung ist für Hochfrequenz-HF-Anwendungen optimiert.




4Merkmale des TRF-45

• Dielektrische Konstante (Dk):4.5 ± 0,15 bei 10 GHz, die eine stabile Signalverbreitung über Temperatur- und Frequenzbereiche hinweg ermöglichen.
• Dissipationsfaktor (Df):0.0035 bei 10 GHz für einen minimalen Signalverlust.
• CTE (Koeffizient der thermischen Ausdehnung): X-Achse: 9 ppm/°C. Y-Achse: 9 ppm/°C. Z-Achse: 40 ppm/°C.
• Wärmeleitfähigkeit:0.43 W/mK, die eine wirksame Wärmeableitung ermöglichen.
• Feuchtigkeitsabsorption:00,06%, was eine gleichbleibende Leistung in feuchten Umgebungen gewährleistet.
• Flammbarkeit:UL 94 V-0 für mehr Sicherheit.




5Vorteile des TRF-45 Materials
Das Material TRF-45 bietet mehrere Vorteile für Hochfrequenz- und HF-Designs:

Niedriger Signalverlust: Sicherstellung der Integrität des Hochfrequenzsignals für RFID- und GPS-Anwendungen.

Thermische und mechanische Zuverlässigkeit:Mit ausgezeichneter Wärmeleitfähigkeit und geringer CTE funktioniert sie unter extremen Bedingungen zuverlässig.

Stabile dielektrische Eigenschaften:Dk und Df bleiben über einen breiten Temperatur- und Frequenzbereich hinweg konsistent.

Dimensionelle Stabilität:Die Verstärkung mit Gewebeglas erhöht die Steifigkeit und erleichtert die Handhabung während der Montage.

Kostenwirksame Fertigung:Kompatibel mit der Standard-PTFE-Verarbeitung und senkt die Herstellungskosten.



6. Anwendungen der doppelseitigen PCB

Satellitenfunkantennen:Bietet eine zuverlässige Signalübertragung für Satellitenkommunikationssysteme.

RFID-Antennen:Gewährleistet eine effiziente Signalfassung und -übertragung für Funkfrequenz-Identifikationssysteme.

GPS-Antennen:Ideal für hochgenaue Positionierungssysteme.



Warum wählen Sie Bicheng Technologies?
Bei Bicheng Technologies Limited sind wir auf die Herstellung hochwertiger PCBs für HF- und Mikrowellenanwendungen spezialisiert.Unsere doppelseitige Leiterplatte mit TRF-45 Material kombiniert modernste Materialien mit strengen Qualitätsstandards, um zuverlässige Leistung für Ihre Projekte zu liefern.


Warum mit uns zusammenarbeiten?
Weltweite Verfügbarkeit: Wir liefern weltweit und bieten hervorragende Kundenbetreuung.
Hohe Standards: Alle PCB werden nach den IPC-Klasse-2-Standards geprüft, um die Qualität und dieHaftung.
Individuelle Lösungen: Wir arbeiten eng mit Ihnen zusammen, um Ihre spezifischen Anforderungen zu erfüllen.

Wenn Sie einen zuverlässigen Partner für Ihr nächstes Hochfrequenzprojekt suchen, kontaktieren Sie mich bitte unterVerkauf 30@bichengpcb.Lassen Sie uns zusammenarbeiten, um Ihre innovativen Designs zum Leben zu erwecken.
