RF-60A 2-Schicht-PCB mit 0,7 mm Dicke und blaue Lötmaske von Bicheng Technologies Limited

RF-60A 2-Schicht-PCB mit 0,7 mm Dicke: Eine leistungsstarke Lösung für RF- und Mikrowellenanwendungen von Bicheng Technologies Limited

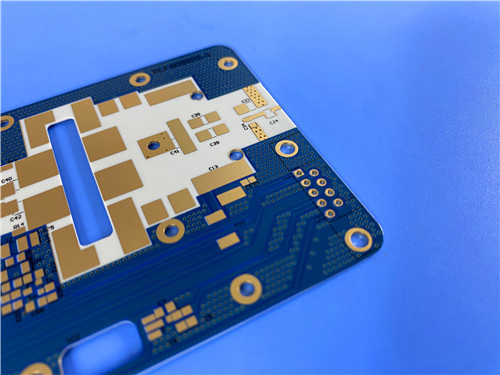

(Alle Leiterplatten werden maßgeschneidert hergestellt. Referenzbilder und Parameter können je nach Ihren Designanforderungen variieren.)

Bei Bicheng Technologies Limited freuen wir uns, die RF-60A 2-Schicht-PCB anzubieten, eine leistungsstarke Lösung für RF- und Mikrowellenanwendungen.Dieses PCB bietet eine außergewöhnliche Stärke der interlaminaren Bindung, geringer dielektrischer Verlust und gleichmäßige elektrische Eigenschaften, die es ideal für Leistungsverstärker, Filter, Kupplungen und miniaturisierte Antennen machen.

Diese 0,7 mm dicke Leiterplatte verfügt über ein Kupfergewicht von 1 Unze, eine blaue Lötmaske und eine Oberflächenveredelung in Eintauungsgold für eine verbesserte Haltbarkeit und optimale Leistung.und Anwendungen dieses hochmodernen PCBs im Detail.

1Übersicht über die RF-60A 2-Schicht-PCB

Die RF-60A 2-Schicht-PCB ist für Hochfrequenzanwendungen konzipiert, die geringen Signalverlust, Dimensionsstabilität und außergewöhnliche thermische Zuverlässigkeit erfordern.ist ein mit Glas verstärktes organisch-keramisches Laminat aus Gewebe, das eine geringe Feuchtigkeitsabsorption mit hervorragender elektrischer Leistung vereint.

Mit seiner stabilen dielektrischen Konstante (Dk) und seinem niedrigen Ablösungsfaktor (Df) gewährleistet diese Leiterplatte eine präzise und zuverlässige Leistung auch in Hochfrequenzkreisen.Wir produzieren alle PCB nach IPC-Klasse-2-Standards und führen 100% elektrische Tests durch, um höchste Qualität und Konsistenz zu gewährleisten..

PCB-Konstruktion Details

Das 2-Schicht-Stackup mit RF-60A-Laminat sorgt für geringen Signalverlust, thermische Stabilität und mechanische Zuverlässigkeit und eignet sich daher für eine Vielzahl von RF- und Mikrowellenanwendungen.

2Eigenschaften und Vorteile des RF-60A-Materials

Das von Taconic hergestellte RF-60A-Laminat ist ein erstklassiges Material für Hochfrequenzkreise, bietet geringe Feuchtigkeitsabsorption, ausgezeichnete Interlaminarbindungsfestigkeit,und stabile elektrische Eigenschaften über einen breiten Frequenzbereich.

Hauptmerkmale des RF-60A:

• Dielektrische Konstante (Dk): 6.15 bei 10 GHz, um eine gleichbleibende Signalverbreitung und eine minimale Phasenverschiebung zu gewährleisten.
• Dissipationsfaktor (Df): 0.0038 bei 10 GHz, was die Signalverzerrung reduziert und die Leistungsfähigkeit der Schaltung erhöht.
• Thermische Eigenschaften: Wärmeleitfähigkeit: 0,4 W/MK, was eine effiziente Wärmeableitung in Hochleistungskreisen ermöglicht.
• CTE (Koeffizient der thermischen Ausdehnung):
  • X-Achse: 9 ppm/°C
  • Y-Achse: 8 ppm/°C
  • Z-Achse: 69 ppm/°C, um die Stabilität der Abmessungen und die Zuverlässigkeit der Durchlöcher zu gewährleisten.
• Feuchtigkeitsbeständigkeit: Ultra-niedrige Feuchtigkeitsabsorption von 0,02%, die eine stabile Leistung in feuchten Umgebungen gewährleistet.
• Ausgasung:
  • Gesamtmassenverlust (TML): 0,02%
  • Wasserdampferückgewinnung (WVR): 0,01%, so dass es für Luft- und Raumfahrtanwendungen geeignet ist.

Hauptvorteile von RF-60A:

1. RoHS- und WEEE-konform: Er erfüllt die weltweiten Umweltstandards für grüne Fertigung.
2. Ausnahmeschuldverschreibungen: Eine starke Haftung zwischen den Schichten gewährleistet Langlebigkeit und Zuverlässigkeit.
3. Niedriger Dielektrverlust: Reduziert den Energieverlust und ermöglicht eine hohe Effizienz in HF-Schaltungen.
4. Verbesserte Dimensionalstabilität: Gewebte Glasverstärkung sorgt für Präzision bei Hochfrequenzkonstruktionen.
5. Niedrige Ausdehnung der Z-Achse: Verbessert die Verlässlichkeit der durchlöchrigen Plattierung bei extremen thermischen Bedingungen.
6. Stabile Dk über Frequenz: Gewährleistet eine gleichbleibende Leistung in einer Vielzahl von Frequenzen.

3. Anwendungen der RF-60A 2-Schicht-PCB

Die RF-60A 2-Schicht-PCB ist ideal für Hochfrequenz-Schaltungen und HF-Systeme, die Präzision, Stabilität und Zuverlässigkeit erfordern.Seine einzigartigen Materialeigenschaften machen ihn für eine Vielzahl von Anwendungen geeignet.

Typische Anwendungen:

Leistungsverstärker

Filter und Kupplungen

Miniaturisierte Antennen

Passive Komponenten

4Warum wählen Sie Bicheng Technologies Limited?

Bei Bicheng Technologies Limited sind wir bestrebt, innovative PCB-Lösungen zu liefern, die auf die Bedürfnisse von Hochleistungs-HF- und Mikrowellenanwendungen zugeschnitten sind.Die RF-60A 2-Schicht-PCB beispielt unsere Hingabe an Präzision, Qualität und Kundenzufriedenheit.

Warum mit uns zusammenarbeiten?

1. Fachkenntnisse im Bereich HF- und Mikrowellen-PCB: Wir sind auf PCBs für Hochfrequenzanwendungen spezialisiert, die eine überlegene Leistung und Zuverlässigkeit gewährleisten.
2. Strenge Qualitätsstandards: Alle PCBs werden nach den IPC-Klasse-2-Standards hergestellt und 100% elektrisch getestet.
3. Weltweite Verfügbarkeit: Wir liefern weltweit und sorgen dafür, dass Ihre Projekte rechtzeitig unterstützt werden.
4. Kundenorientierter Ansatz: Unser Team bietet maßgeschneiderte Lösungen, die Ihren spezifischen Anforderungen entsprechen.

Für weitere Anfragen oder Hilfe, bitte kontaktieren Sie mich, Sally, unterVerkauf 30@bichengpcb.Ich helfe Ihnen gerne dabei, die perfekte PCB-Lösung für Ihre Anwendung zu finden.
