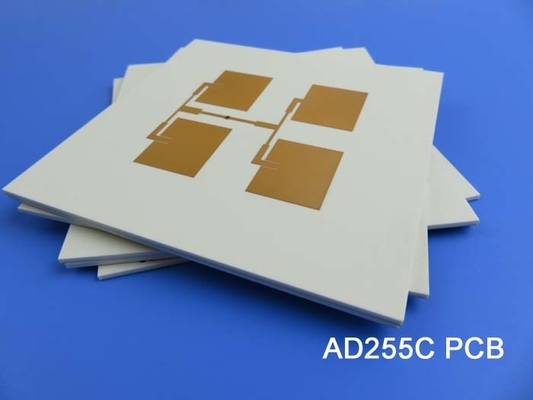

AD255C Hochfrequenz-PCB für Antennen zuverlässige HF-Anwendungen

AD255C Hochleistungs-Antennen-PCB für zuverlässige HF-Anwendungen

Einleitung:
AD255C-Antennen-PCBs sind fortschrittliche, glasverstärkte, PTFE-basierte Materialien, die für außergewöhnliche Leistungen in Mikrowellen- und HF-Anwendungen entwickelt wurden.Eigenschaften mit geringem Verlust, und eine hervorragende Leistung bei passiver Intermodulation (PIM) bieten AD255C-Laminate eine zuverlässige Lösung für die Bedürfnisse der Telekommunikationsinfrastruktur.

Merkmale, die AD255C unterscheiden:
AD255C-PCBs bieten eine Reihe von Merkmalen, die sie am Markt auszeichnen:

1. PTFE mit sehr geringem Verlust und keramischer Verbundstoff:

AD255C-Laminate bestehen aus einer speziellen Mischung aus PTFE und keramischen Füllstoffen, was zu einer extrem geringen Verlusttangente und einer dielektrischen Konstante von 2 führt.55Diese einzigartige Zusammensetzung sorgt für eine minimale Signaldämpfung, eine verbesserte Übertragungswirksamkeit und eine verbesserte Gesamtleistung des Systems.

2Stabilität und Zuverlässigkeit:
AD255C-Materialien weisen eine ausgezeichnete Stabilität über einen breiten Frequenz- und Temperaturbereich auf.Sie bewahren ihre strukturelle Integrität auch unter rauen Betriebsbedingungen, um eine lang anhaltende und zuverlässige Leistung zu gewährleisten.

3. Herstellung von Leiterplatten mit hohem Leistungsgrad:
Die gewebte Glasverstärkung in AD255C ermöglicht eine effiziente Schaltkreislaufverarbeitung und unterstützt die Herstellung von Hochleistungs-PCBs.Diese Eigenschaft verbessert nicht nur die Leistung der Schaltung, sondern senkt auch die Herstellungskosten und die Produktionseffizienz.

4- Niedrigprofil-Kupfer:
AD255C-Laminate sind mit Standard-elektrodepositionierten (ED) oder umgekehrt behandelten ED-Kupferfolien verfügbar.Das niedrigprofile Kupferdesign trägt weiter dazu bei, den Signalverlust zu minimieren und die Gesamtleistung des Antennensystems zu optimieren.

5. Weite Palette von Anwendungen:
AD255C-Laminate finden Anwendungen in verschiedenen Mikrowellen- und HF-Systemen, was sie für verschiedene Branchen vielseitig macht.

• Antennen für Basisstationen der Mobilfunkinfrastruktur: AD255C-PCBs bieten eine hervorragende Leistung für Basisstationsantennen und ermöglichen eine zuverlässige und effiziente Kommunikation in Mobilfunknetzen.
• Automotive Telematics Antenne Systems: Der geringe Verlust und die Stabilität von AD255C machen es zu einer idealen Wahl für Automotive-Telematik-Anwendungen,Sicherstellung einer zuverlässigen Vernetzung und Kommunikation innerhalb der Fahrzeuge.
• Kommerzielle Satelliten-Antennen: AD255C-PCB bieten die für kommerzielle Satelliten-Antennen notwendige Leistung und Langlebigkeit und bieten eine qualitativ hochwertige Empfangs- und Übertragung.

Vorteile von Antennen-PCBs AD255C:
AD255C-PCBs bieten mehrere Vorteile, die sie zu einer bevorzugten Wahl für HF-Anwendungen machen:

1. Niedrigerer Einsetzungsverlust:
AD255C-PCBs sorgen für einen minimalen Signalverlust, was zu einer verbesserten Signalintegrität und einem geringeren Stromverbrauch führt.Dieser Vorteil ist entscheidend für die Aufrechterhaltung einer effizienten Kommunikation und die Optimierung der Systemleistung.

2. Niedriges PIM für Antennenanwendungen:
Die überlegene PIM-Leistung von AD255C-Materialien trägt zu einer klareren Kommunikation und einer verbesserten Gesamtleistung des Systems bei.Diese Eigenschaft ist besonders wichtig in Antennenanwendungen, bei denen PIM Signalverzerrungen und Störungen verursachen kann.

3- Phasenstabilität:
AD255C-PCBs weisen einen ausgezeichneten Wärmeeffizienten der dielektrischen Konstante (TCEr) auf und gewährleisten eine zuverlässige Phasenstabilität über einen breiten Temperaturbereich.Diese Eigenschaft ist für die Aufrechterhaltung einer gleichbleibenden Signalqualität und Leistung bei anspruchsvollen HF-Anwendungen unerlässlich.

3Kompatibilität mit Standard-PCB-Verarbeitung:
AD255C-PCBs sind mit der Verarbeitung für Standard-PCB-Substrate auf PTFE-Basis kompatibel.Diese Kompatibilität ermöglicht eine nahtlose Integration in bestehende Fertigungsprozesse, ohne dass größere Änderungen oder Anpassungen erforderlich sind..

4PCB-Aufbau und Bauteil:
AD255C ist für den Einsatz in einer 2-schichtigen starren PCB-Konfiguration konzipiert.

• Kupferschicht 1: 35 μm Dicke
• AD255C Laminat: 0,508 mm (20 mil) Dicke
• Kupferschicht 2: 35 μm Dicke

Die PCB-Konstruktionsdetails bestehen aus den Abmessungen der Platine, den Mindestanforderungen an Spuren/Raum, den Bohrgrößen, der Dicke der fertigen Platine, dem Kupfergewicht, über die Plattierdicke, der Oberflächenbeschichtung,Farben der LötmaskeDiese Spezifikationen gewährleisten höchste Qualität und Zuverlässigkeit der PCB.

PCB-Statistiken und Grafiken:
Die PCB-Statistiken liefern wertvolle Informationen über das Design, einschließlich der Anzahl der Komponenten, Pads, Durchgängen und Netze.Diese Daten geben einen umfassenden Überblick über die Komplexität und Funktionalität der PCBDie in Gerber RS-274-X-Format gelieferten Grafiken entsprechen dem allgemein anerkannten IPC-Klasse-2-Standard und gewährleisten die Kompatibilität mit Standard-PCB-Herstellungsprozessen.

Verfügbarkeit und typische Anwendungen
AD255C-Antennenlaminate sind weltweit erhältlich und damit für eine Vielzahl von Branchen und Märkten zugänglich.Diese Laminate finden typische Anwendungen in Antennen von Basisstationen für MobilfunkinfrastrukturenDie Verschiedenartigkeit und Zuverlässigkeit machen sie zu einer bevorzugten Wahl für anspruchsvolle HF-Anwendungen.

Zusammenfassend bieten AD255C-Antennen-PCBs außergewöhnliche Leistung, geringe Verluste und hohe Zuverlässigkeit für HF- und Mikrowellenanwendungen.einschließlich PTFE mit sehr geringen Verlusten und keramischem VerbundwerkstoffDie Vorteile von AD255C-PCBs für die Telekommunikationsinfrastruktur und andere HF-Anwendungenwie niedrigere Einsatzverluste, niedrige PIM, Phasestabilität und breite Verfügbarkeit, erhöhen ihre Attraktivität in der Industrie weiter.AD255C-PCBs bieten die Leistung und Zuverlässigkeit, die für eine erfolgreiche Integration von HF-Systemen erforderlich sind.
