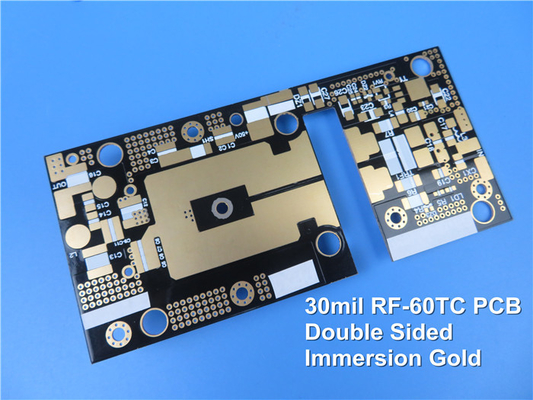

RF-60TC PCB 2-Schicht 5ml mit ENIG.

RF-60TC: Freisetzung der Leistung von Hochfrequenzmaterialien in HF- und Mikrowellenanwendungen

Einleitung:

RF-60TC ist ein außergewöhnliches Hochfrequenzmaterial, das entwickelt wurde, um HF- und Mikrowellenanwendungen zu revolutionieren.,Mit seinen überlegenen dielektrischen Eigenschaften und seiner Dimensionsstabilität bietet der RF-60TC eine beispiellose Leistung für Hochleistungs-HF-Systeme und miniaturisierte Antennen.Wir werden tiefer in die Eigenschaften eintauchen, Vorteile, PCB-Stapelung, Konstruktionsdetails und typische Anwendungen von RF-60TC, was seinen bedeutenden Beitrag zum Bereich der Hochfrequenzmaterialien zeigt.

RF-60TC: Weiterentwicklung von HF- und Mikrowellentechnologien

1.Eigenschaften des RF-60TC:
RF-60TC enthält glasverstärkte PTFE-Keramikverbundstoffe, die die Grundlage für seine herausragenden Eigenschaften bilden.

• Dielektrische Konstante (Dk) von 6,15 bei 10 GHz:RF-60TC sorgt für eine zuverlässige Signalübertragung und optimale Leistung in Hochfrequenzanwendungen, indem es eine stabile und vorhersehbare dielektrische Konstante bietet.
• Dissipationsfaktor von 0,002 bei 10 GHz/23°C: Mit einem außergewöhnlich niedrigen Dissipationsfaktor minimiert RF-60TC Signalverluste und sorgt für eine effiziente Stromübertragung, was zu einer verbesserten Systemeffizienz führt.
• Wärmeeffizient von Dk: RF-60TC weist einen Wärmeeffizient von Dk von -3,58 ppm/°C über einen weiten Temperaturbereich (-50°C bis 150°C) auf.Diese Eigenschaft gewährleistet Stabilität und Beständigkeit unter unterschiedlichen Betriebsbedingungen, was eine zuverlässige Leistung bei unterschiedlichen Temperaturen ermöglicht.
• Hohe Wärmeleitfähigkeit: RF-60TC verfügt über beeindruckende Wärmeleitfähigkeit Werte, bietet eine effiziente Wärmeableitung und reduziert Betriebstemperaturen in Hochleistungs-RF-Anwendungen.Es bietet eine Wärmeleitfähigkeit von.9 W/MK (unbeschichtet), 1.0 W/MK (0,5 oz) und 1,05 W/M*K (1 oz), was eine effektive Wärmemanagement in anspruchsvollen Anwendungen ermöglicht.
• Niedrige Feuchtigkeitsabsorption: RF-60TC weist eine minimale Feuchtigkeitsabsorptionsrate von nur 0,03% auf und ist somit sehr resistent gegen Feuchtigkeit.Diese Eigenschaft gewährleistet eine gleichbleibende Leistung und mindert das Risiko von Feuchtigkeitsproblemen in HF- und Mikrowellensystemen.
• Dimensionalstabilität und niedrige CTE: RF-60TC weist eine ausgezeichnete Dimensionalstabilität und einen niedrigen Wärmeausdehnungskoeffizienten (CTE) auf.Diese Eigenschaften ermöglichen es, hochschichtige Mehrschicht-PCBs mit verbesserter Plattierung durch Lochzuverlässigkeit zu konstruierenDie niedrige CTE verringert die Belastung der Bauteile und gewährleistet eine langfristige Zuverlässigkeit unter verschiedenen Betriebsbedingungen.

2Vorteile von RF-60TC:

RF-60TC bietet eine Reihe von Vorteilen, die es zu einer optimalen Wahl für RF- und Mikrowellenanwendungen machen:

• Verbesserte Verlusttangente: Durch die Minimierung der dielektrischen Verluste verbessert RF-60TC die Signalqualität und die Gesamtleistung des Systems.und reduzierte Signalverzerrung.
• Verbesserte Wärmeübertragung: Die hohe Wärmeleitfähigkeit des RF-60TC ermöglicht eine effiziente Wärmeableitung, was zu niedrigeren Betriebstemperaturen und erhöhten Konstruktionsmargen führt.Die verbesserte Wärmeübertragungsfähigkeit verlängert die Lebensdauer aktiver Komponenten und erhöht die langfristige Zuverlässigkeit von HF-Systemen.
• Dimensional Stability und Low Z-Axis CTE: Die geringe CTE und Dimensionalstabilität von RF-60TC sind entscheidend, um eine gleichbleibende Leistung im Laufe der Zeit aufrechtzuerhalten.Die Dimensionsstabilität des Materials unterstützt eine hohe Schichtzahl von Mehrschicht-PCBs, während die niedrige Z-Achse CTE das Risiko einer Delamination verringert und eine zuverlässige Leistung in anspruchsvollen Umgebungen gewährleistet.
• Ausgezeichnete Haftung auf Metall: RF-60TC weist hervorragende Haftungseigenschaften auf, insbesondere auf niedrigprofilierte und umgekehrt behandelte Kupferoberflächen.Verbesserung der Signalintegrität, und verbesserte Gesamtleistung des Systems.
• Stabile DK über Frequenz und Temperatur: RF-60TC hält eine stabile dielektrische Konstante über einen breiten Frequenzbereich und Temperaturschwankungen.so dass RF-60TC eine zuverlässige Wahl für anspruchsvolle RF- und Mikrowellenanwendungen ist.
• Niedrige Feuchtigkeitsabsorption: Die minimale Feuchtigkeitsabsorption von RF-60TC verhindert eine Leistungszerstörung in feuchten Umgebungen.Selbst unter schwierigen Bedingungen.

3.PCB Stackup und Bauteil:
Die empfohlenen Konstruktionsdetails für die Verwendung von RF-60TC in PCB-Designs sind wie folgt:

• Kupferschicht 1: 35 μm
• RF-60TC-Schicht: 0,127 mm (5 mils)
• Kupferschicht 2: 35 μm

Diese Spezifikationen gewährleisten eine optimale Signalintegrität und eine effiziente Wärmeableitung bei gleichzeitiger Erhaltung der mechanischen Stabilität der PCB-Anlage.

Zusätzlich zu den Einzelheiten des Stapels sollte die Konstruktion der PCB spezifischen Anforderungen entsprechen:

• Abmessungen der Platten: Die empfohlenen Abmessungen sind 54,19 mm x 34,47 mm mit einer Toleranz von +/- 0,15 mm.
• Mindestspuren/Freizeit: Die Mindestspuren-/Freizeit-Anforderungen sind Entschuldigung, aber es scheint, als wäre die Reaktion wieder abgeschnitten.
• Mindestspuren-/Flächenanforderungen: Die Mindestspuren-/Flächenanforderungen für RF-60TC hängen von den spezifischen Fertigungsmöglichkeiten des PCB-Herstellungsprozesses ab.Es wird empfohlen, den PCB-Hersteller für die entsprechenden Spuren- und Raummaße zu konsultieren..
• Bohrgröße: Die Bohrgröße sollte anhand der spezifischen Anforderungen des PCB und der verwendeten Bauteile erstellt werden.Für die Festlegung der entsprechenden Bohrgrößen ist eine Konsultation mit dem PCB-Hersteller unerlässlich..
• Endplattenstärke: Die Endplattenstärke für RF-60TC-PCBs kann je nach Anwendung variieren.Es wird typischerweise durch den Stapel und die mechanischen Anforderungen des Systems bestimmt..
• Kupfergewicht: Das empfohlene Kupfergewicht für RF-60TC-PCBs beträgt 35 μm (1 oz) sowohl für die oberen als auch für die unteren Kupferschichten.
• Durchplattierungstärke: Die Durchplattierungstärke sollte anhand der spezifischen Anforderungen an die PCB-Konstruktion und der Fertigungsmöglichkeiten des gewählten PCB-Herstellungsprozesses bestimmt werden..
• Oberflächenveredelung: Die Oberflächenveredelung von RF-60TC-PCBs kann anhand der spezifischen Anforderungen der Anwendung ausgewählt werden.ENIG (elektroless Nickel Immersion Gold), und OSP (organisches Schweißkonservierungsmittel).
• Einzelheiten zum Seidenwandschirm: Einzelheiten zum Seidenwandschirm, wie Komponentenbezeichnungen, Logos und andere Kennzeichen, sollten auf der Grundlage der spezifischen Anforderungen des PCB-Designs angewendet werden.Die Größe und die Anordnung der Seidenschirmelemente sollten sorgfältig berücksichtigt werden, um Störungen von Signalspuren oder kritischen Komponenten zu vermeiden..

4Typische Anwendungen:
RF-60TC ist für eine Vielzahl von Hochfrequenzanwendungen geeignet, darunter:

• Hochleistungsverstärker: Die außergewöhnliche Wärmeleitfähigkeit von RF-60TC macht es zu einer idealen Wahl für Hochleistungsverstärker.Dies führt zu niedrigeren Betriebstemperaturen und verbesserter Leistung und Zuverlässigkeit.
• Miniaturisierte Antennen: Die überlegenen dielektrischen Eigenschaften und die Dimensionsstabilität von RF-60TC tragen zur Entwicklung kompakter und leistungsstarker miniaturisierter Antennen bei.Das Material ermöglicht eine höhere Effizienz, die die drahtlosen Kommunikationssysteme verbessern.
• GPS, Patch und RFID-Reader: RF-60TC verbessert die Leistung von GPS-, Patch- und RFID-Reader-Systemen, indem es Signalverluste minimiert und einen genauen Signalempfang und eine zuverlässige Datenübertragung gewährleistet.
• Filter, Kupplungen und Trennungen: Die stabile dielektrische Konstante und die geringe Feuchtigkeitsabsorption von RF-60TC machen es für den Bau von Filtern, Kupplungen und Trennungen geeignet.Diese Komponenten erfordern eine präzise Signaltrennung und -verteilung, und RF-60TC bietet die notwendige elektrische Leistung und Zuverlässigkeit.
• Satelliten: Die hervorragende Wärmeleitfähigkeit, die Stabilität der Abmessungen und die geringe Feuchtigkeitsabsorption von RF-60TC machen es zu einem wertvollen Material für Satellitenanwendungen.Es sorgt für eine zuverlässige Leistung unter rauen Raumbedingungen, die zum Erfolg der Satellitenkommunikationssysteme beitragen.

Schlussfolgerung:

RF-60TC stellt einen bedeutenden Fortschritt bei Hochfrequenzmaterialien dar und bietet eine außergewöhnliche Wärmeleitfähigkeit, geringe dielektrische Verluste und Dimensionsstabilität.Seine einzigartige Kombination von Eigenschaften und Vorteilen macht es zu einer optimalen Wahl für eine Reihe von HF- und MikrowellenanwendungenDurch die Nutzung der Vorteile von RF-60TC, wie verbesserte Signalqualität, verbesserte Wärmeübertragung, Dimensionsstabilität und zuverlässige Leistung,Designer können neue Möglichkeiten in Hochleistungs-HF-Systemen erschließenDie neue Technologie wird die Zukunft der drahtlosen Kommunikation mit hochenerfahrenen HF- und Mikrowellen-Systemen gestalten.
