Warum ist RT/duroid 6006 perfekt für kompakte HF-Designs? Das High-Dk-Arbeitstier: RT/duroid 6006 10mil PCB gibt Ihnen die Antwort

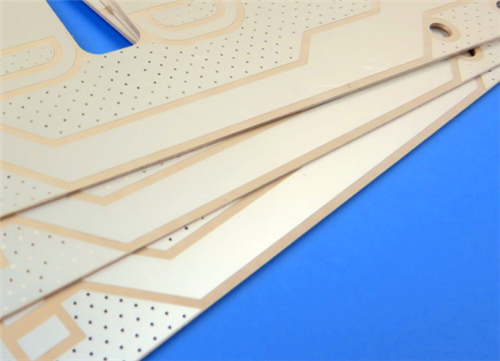

Müssen Sie Ihre HF-Schaltung verkleinern, ohne die Leistung zu beeinträchtigen? Treffen Sie dieRT/Duroid 600610mil Immersionssilber-Leiterplatte.

Diese 2-Lagen-Platine (134,8 mm x 78,65 mm) wurde für Ingenieure entwickelt, die eine Größenreduzierung und geringe Verluste wünschen – insbesondere bei X-Band-Frequenzen und darunter.

Warum Sie es wollen:

• Hohe Dk, kleinere Schaltkreise:Mit einer Dielektrizitätskonstante von6.15Mit diesem Keramik-PTFE-Material können Sie Patch-Antennen und Satellitenkommunikationsmodule erheblich verkleinern.

• Sehr geringer Verlust:Der Verlustfaktor ist gerecht0,0027bei 10 GHz. Ihr Signal bleibt sauber.

• Keine Lötmaske, kein Siebdruck:Dies ist ein Barebone-Hochleistungs-HF-Board. Obere und untere Masken sind „Nein“ – nur blankes Laminat und Immersion Silver-Pads.

• Hart im Nehmen:Td > 500°C und nur 0,05 % Feuchtigkeitsaufnahme. Dieses Board übersteht raue Umgebungen.

Der Schnappschuss der technischen Daten:

• Stapelung:2-lagig | 35 µm Kupfer / 0,254 mm (10 mil) RT/Duroid 6006 / 35 µm Kupfer

• Beenden:Immersionssilber (flach, lötbar, verlustarm)

• Spuren/Löcher:5/6 mil Spur/Leerzeichen | Mindestlochgröße 0,3 mm

• Statistiken:46 Komponenten, 64 Pads, 41 Vias

Am besten geeignet für:Patchantennen, Satellitensysteme, Leistungsverstärker und Radarwarnsysteme.

Das Fazit:Wenn Sie eine hohe Dielektrizitätskonstante benötigen, um Platz auf der Platine zu sparen, aber nicht auf geringe Verluste und thermische Stabilität verzichten möchten, ist der RT/duroid 6006 Ihre Antwort. Kein Schnickschnack (Maske/Siebdruck), nur reine HF-Leistung.
