Wangling High-Dk 4.4 TP440 Laminat-PCB-Fabrikate für miniaturisierte Antennen und Luft- und Raumfahrtanwendungen

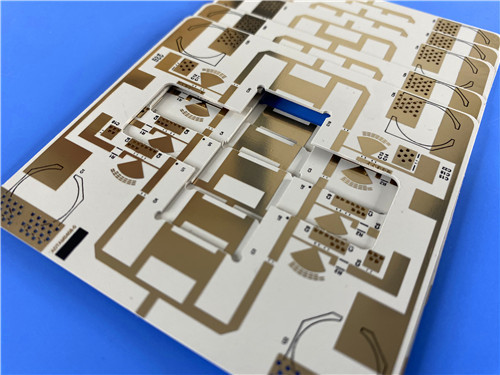

Kundenspezifische Leiterplatten-Fallstudie: High-Dk TP440 für miniaturisierte Antennen und Luft- und Raumfahrtanwendungen

Hallo, ich bin Sally. Heute stelle ich eine faszinierende kundenspezifische Leiterplatte vor, die Wangling TP440 — ein einzigartiges Hochfrequenz-Thermoplastmaterial — für anspruchsvolle Luft- und Raumfahrt- sowie miniaturisierte Antennenanwendungen nutzt.

Diese kundenspezifische Leiterplatte verwendet Wangling TP440, einen keramikgefüllten PPO-Thermoplast (Polyphenylenoxid) mit einer Dielektrizitätskonstante von 4,4. Im Gegensatz zu herkömmlichen PTFE-Materialien enthält TP440 keine Glasfaserverstärkung und bietet eine außergewöhnliche Dimensionsstabilität sowie eine präzise Dk-Kontrolle. Es ist ideal für GPS-Antennen, Flugkörpersysteme, Zünder und andere Luft- und Raumfahrtanwendungen, die Strahlungsbeständigkeit und eine geringe Ausgasung erfordern.

Wichtigste Erkenntnisse

• Material: Wangling TP440 keramikgefüllter PPO-Thermoplast (Dk 4,4)
• Hauptvorteil: Keine Glasfaserverstärkung, präzise Dk-Kontrolle, Strahlungsbeständigkeit
• Leiterplattengröße: 45,63 mm x 97,01 mm
• Aufbau: Doppelseitig ohne Lötstopplack auf beiden Seiten, schwarzer Bestückungsdruck nur auf der Oberseite
• Einzigartiges Merkmal: Nur 1 Netz im Design — hochspezialisierte Einzelschaltungsanwendung
• Qualität: IPC-Klasse 2 mit 100 % elektrischer Prüfung

Der Kunde benötigte eine Hochfrequenz-Leiterplatte für eine unternehmenskritische Luft- und Raumfahrtanwendung — wahrscheinlich eine GPS-Antenne, einen Zünder oder ein Flugkörpersystem. Die Anforderungen waren anspruchsvoll: Strahlungsbeständigkeit, geringe Ausgasung, stabile elektrische Leistung bei extremen Temperaturen und ein kompakter Formfaktor. Herkömmliche PTFE-Materialien mit Glasfaserverstärkung konnten die erforderliche Dimensionsstabilität und Strahlungsbeständigkeit nicht bieten.

Keine Glasfaserverstärkung
Im Gegensatz zu herkömmlichen PTFE-Laminaten wird bei TP440 kein Glasfasergewebe verwendet. Die dielektrische Schicht besteht ausschließlich aus Keramik und PPO-Harz. Dadurch wird der „Glasfasereffekt“ eliminiert, der mikroskopische Schwankungen der Dielektrizitätskonstante verursachen kann, was eine überragende Signalkonsistenz gewährleistet.

Präzise Dielektrizitätskonstante (Dk = 4,4)
Die TP-Serie ermöglicht eine präzise Einstellung von Dk-Werten von 3 bis 25 durch Anpassung des Keramik-Harz-Verhältnisses. Bei diesem Design bietet ein Dk-Wert von 4,4 eine optimale Balance zwischen Miniaturisierung und Signalintegrität.

Strahlungsbeständigkeit und geringe Ausgasung
Diese Eigenschaften sind für Weltraum- sowie Luft- und Raumfahrtanwendungen von entscheidender Bedeutung. Das Material behält seine elektrische Leistung auch in Umgebungen mit hoher Strahlung bei und weist eine minimale Ausgasung auf, um eine Kontamination empfindlicher Optiken oder Elektronik zu verhindern.

Hervorragende Temperaturstabilität
Das Material arbeitet zuverlässig von -100°C bis +150°C, mit minimalen Abweichungen der elektrischen Leistung über den gesamten Betriebsbereich.

Bearbeitbarkeit
Im Gegensatz zu Keramiksubstraten (die eine Vakuumbeschichtung erfordern und schwer zu bearbeiten sind) kann TP440 mit Standard-Leiterplattenfertigungsverfahren verarbeitet werden — Bohren, Fräsen, Schneiden und Ätzen.

Leiterplattenspezifikationen

Design-Statistiken

Das Single-Net-Design ist hier die auffälligste Kennzahl. Eine Schaltung mit nur einem Netz ist hochgradig spezialisiert — sie stellt einen einzelnen leitenden Pfad dar, typischerweise eine Übertragungsleitung, eine Antenneneinspeisung oder ein einfaches passives Netzwerk. Dies bestätigt, dass es sich bei der Anwendung wahrscheinlich um eine hochspezialisierte HF-Komponente handelt.

Design-Entscheidungen: Speziell für die Luft- und Raumfahrt entwickelt

Kein Lötstopplack (beidseitig)
Der Verzicht auf Lötstopplack eliminiert potenzielle dielektrische Verluste oder Ausgasungsbeiträge durch Lackmaterialien — entscheidend für Luft- und Raumfahrtanwendungen, bei denen jede Variable kontrolliert werden muss.

Schwarzer Bestückungsdruck (nur Oberseite)
Der schwarze Bestückungsdruck bietet einen hervorragenden Kontrast zur Bauteilkennzeichnung und sorgt gleichzeitig für ein professionelles Erscheinungsbild.

Immersionsgold-Oberfläche
Bietet eine ebene, lötbare Oberfläche mit hervorragender Korrosionsbeständigkeit und Drahtbondfähigkeit.

1,6 mm Enddicke
Die dickere Leiterplatte bietet mechanische Robustheit für Luft- und Raumfahrtanwendungen, bei denen Vibrations- und Schockfestigkeit kritisch sind.

Vergleich: Wie sich TP440 behauptet

Warum das wichtig ist: TP440 bietet die Strahlungsbeständigkeit und die geringe Ausgasung von Keramiksubstraten kombiniert mit der Bearbeitbarkeit von PTFE. Die glasfaserfreie Konstruktion sorgt für eine außergewöhnliche Dk-Gleichmäßigkeit.

Ideale Anwendungsbereiche

• GPS-Antennen, die eine stabile Leistung in Weltraumumgebungen erfordern
• Flugkörpersysteme, die Schock- und Strahlungsbeständigkeit erfordern
• Zünder, die kompakte, zuverlässige HF-Schaltungen erfordern
• Miniaturisierte Antennen für Luft-, Raumfahrt- und Verteidigungsanwendungen
• Beidou-Navigationssatellitensysteme

F: Was unterscheidet TP440 von PTFE-Materialien?
A: TP440 verwendet keine Glasfaserverstärkung — das Dielektrikum besteht vollständig aus Keramik und PPO-Harz. Dadurch werden Dk-Schwankungen durch Glasfasergewebe eliminiert und eine überragende Dimensionsstabilität gewährleistet.

F: Warum hat dieses Design nur 1 Netz?
A: Ein 1-Netz-Design stellt einen einzelnen leitenden Pfad dar, wie beispielsweise eine Antennenspeiseleitung, eine einfache Übertragungsleitung oder ein passives HF-Netzwerk. Dies ist typisch für hochspezialisierte HF-Komponenten.

F: Was bedeutet „strahlungsbeständig“?
A: Das Material behält seine elektrischen und mechanischen Eigenschaften bei, wenn es Strahlung ausgesetzt ist (wie im Weltraum oder in nuklearen Umgebungen). Dies ist für Luft- und Raumfahrtanwendungen von entscheidender Bedeutung.

F: Warum sollte man TP440 anstelle eines Keramiksubstrats verwenden?
A: TP440 bietet ähnliche elektrische und strahlungsbeständige Eigenschaften, ist jedoch wesentlich einfacher zu bearbeiten und mit Standard-Leiterplattenfertigungsverfahren zu verarbeiten. Keramiksubstrate erfordern spezielle Prozesse wie Laserbohren und Vakuumbeschichtung.

F: Welche Bedeutung haben die 28 Durchkontaktierungen bei einem 1-Netz-Design?
A: Die hohe Anzahl an Vias stellt wahrscheinlich umfangreiche Erdungsstrukturen dar, die eine gut definierte Massefläche oder Schirmung für den einzelnen Signalpfad bilden.

F: Ist dieses Material für Weltraumanwendungen geeignet?
A: Ja. Die geringe Ausgasung und die Strahlungsbeständigkeit machen TP440 zu einer hervorragenden Wahl für Weltraum- sowie Luft- und Raumfahrtumgebungen.

Fazit

Die einzigartige Eigenschaftskombination von Wangling TP440 — glasfaserfreie Konstruktion, präzise Dk-Kontrolle, Strahlungsbeständigkeit und hervorragende Bearbeitbarkeit — macht es zu einer hervorragenden Wahl für anspruchsvolle Luft-, Raumfahrt- und Verteidigungsanwendungen. Ob Sie GPS-Antennen, Flugkörpersysteme oder kompakte HF-Module entwickeln: Dieses Material liefert die Zuverlässigkeit und Leistung, die Sie benötigen.

Planen Sie ein Luft- und Raumfahrt- oder Antennenprojekt? Ich würde mich freuen, davon zu hören.

— Sally
