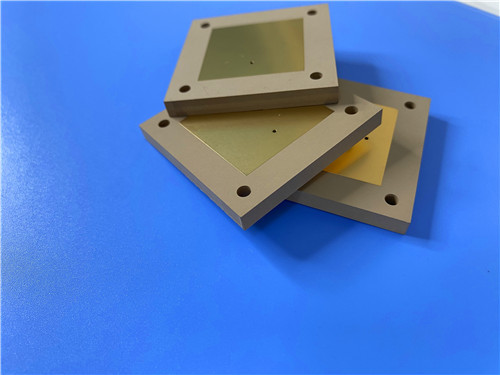

Hallo, ich bin Sally. Heute präsentiere ich eine kundenspezifische Leiterplatte auf Basis von Wangling TP2500—ein glasfaserfreies Thermoplast mit einer nickelfreien reinen Goldoberfläche, das für anspruchsvolle Luft- und Raumfahrt- sowie Verteidigungsanwendungen entwickelt wurde.

Diese kundenspezifische Leiterplatte wurde mit Wangling TP2500 gefertigt, einem keramikgefüllten PPO-Thermoplast aus der TP-Serie. Als Oberflächenveredelung wurde eine nickelfreie reine Goldbeschichtung aufgetragen, die sich für Bonddrähte und empfindliche HF-Anwendungen eignet. Mit nur 1 Netz ist das Design eine hochspezialisierte Einzelkreiskomponente—wahrscheinlich eine miniaturisierte Antenne oder ein Speisenetzwerk für Beidou-Navigation, bodengestützte Raketenausrüstung oder Zünder.

Wichtigste Erkenntnisse

Material: Wangling TP2500 — keramikgefülltes PPO-Thermoplast

Hauptvorteil: Glasfaserfreie Konstruktion, nickelfreie reine Goldoberfläche, Strahlungswiderstand

Platinengröße: 78 mm x 43,05 mm | Fertige Dicke: 0,9 mm

Konstruktion: Zweiseitig, keine Lötstoppmaske auf beiden Seiten aufgetragen, keine Siebdruck verwendet

Oberflächenveredelung: Reine Goldbeschichtung (nickelfrei) — ideal für Bonddrähte und verlustarme HF

Design: 26 Komponenten, 36 Vias, nur 1 Netz — ein hochspezialisiertes Einzelkreisdesign

Qualität: IPC-Klasse-2 erfüllt, 100% elektrische Prüfung durchgeführt

Die Herausforderung: Nickelfreie Leistung für empfindliche HF

Für eine missionskritische Luft- und Raumfahrtanwendung wurde von unserem Kunden eine HF-Platine benötigt. Eine nickelfreie Oberflächenveredelung war vorgeschrieben—eine kritische Anforderung, da Nickel leicht magnetisch ist und Verluste einführen oder die Leistung in empfindlichen HF-Schaltungen beeinträchtigen kann. Eine Bonddrahtfähigkeit war ebenfalls erforderlich. Darüber hinaus erforderte das Design Strahlungswiderstand und geringe Ausgasung für Weltraum- und Verteidigungsumgebungen.

Wangling TP2500 mit reiner Goldbeschichtung

TP2500 wurde aus der Wangling TP-Serie ausgewählt und mit einer reinen Goldoberfläche (nickelfrei) kombiniert. Hier ist der Grund für diese Kombination:

Nickelfreie reine Goldoberfläche
Nickel wurde aus der Oberflächenveredelung entfernt, wodurch potenzielle magnetische Störungen oder Verluste in empfindlichen HF-Schaltungen vermieden werden. Die reine Goldoberfläche bietet auch eine hervorragende Bonddrahtfähigkeit—entscheidend für spezialisierte HF-Baugruppen.

Glasfaserfreie Konstruktion
Die Dielektrikumsschicht bestand ausschließlich aus Keramik und PPO-Harz—es wurde kein Glasfasergewebe verwendet. Dies eliminierte den "Glasfasereffekt" und sorgte für eine außergewöhnliche Signalstabilität.

Präzise steuerbare Dk (3 bis 25)
Dk-Werte können in der TP-Serie durch Anpassung des Keramik-zu-Harz-Verhältnisses abgestimmt werden, was Designflexibilität für spezifische Impedanzanforderungen bietet.

Strahlungsbeständig und geringe Ausgasung
Diese Eigenschaften waren entscheidend für Weltraum- und Luftfahrtanwendungen. Das Material behält seine Leistung in Umgebungen mit hoher Strahlung bei minimaler Ausgasung bei.

Breiter Betriebstemperaturbereich
Es wurde eine zuverlässige Leistung von -100°C bis +150°C erzielt, mit ausgezeichneter Tieftemperaturbeständigkeit.

Überlegene Bearbeitbarkeit
Im Gegensatz zu Keramiksubstraten kann TP2500 mit Standard-Leiterplattentechniken bearbeitet werden—Bohren, Fräsen, Scheren und Ätzen wurden alle angewendet.

Der Aufbau: Details, die zählen

Design-Statistiken

Das Ein-Netz-Design ist die aufschlussreichste Statistik—es wurde ein einziger leitender Pfad erstellt, wie z. B. eine Antennenspeiseleitung oder ein passives HF-Netzwerk. Dies bestätigt, dass die Anwendung eine hochspezialisierte HF-Komponente ist, wahrscheinlich eine miniaturisierte Antenne oder ein Speisenetzwerk.

Designentscheidungen: Speziell für Aerospace-HF entwickelt

Reine Goldbeschichtung (nickelfrei)
Nickel wurde eliminiert, um magnetische Störungen und Verluste in empfindlichen HF-Schaltungen zu verhindern. Reines Gold bietet auch eine hervorragende Bonddrahtfähigkeit.

Keine Lötstoppmaske (beide Seiten)
Die Lötstoppmaske wurde eliminiert, um potenzielle dielektrische Verluste oder Ausgasungsbeiträge zu verhindern—entscheidend für Weltraum- und Luftfahrtanwendungen.

Kein Siebdruck
Der Siebdruck wurde weggelassen, um die Platine sauber zu halten und die HF-Leistung zu optimieren.

0,9 mm fertige Dicke
Es wurde ein Gleichgewicht zwischen mechanischer Robustheit und leichtgewichtiger Konstruktion gefunden.

Vergleich: Wie TP2500 abschneidet

Warum das wichtig ist: TP2500 mit reiner Goldbeschichtung bietet die Bonddrahtfähigkeit und Strahlungswiderstand von Keramiksubstraten mit der Bearbeitbarkeit von PTFE—und das ohne die magnetischen Störungen von Nickel.

Ideale Anwendungen

1. Beidou-Navigationssysteme, die kompakte, zuverlässige HF-Schaltungen erfordern
2. Boden- und Raketenausrüstung, die Stoß- und Strahlungswiderstand erfordert
3. Zünder, die extreme Miniaturisierung und Zuverlässigkeit erfordern
4. Miniaturisierte Antennen für Luft- und Raumfahrt sowie Verteidigung

F: Warum wurde eine nickelfreie reine Goldoberfläche spezifiziert?
A: Nickel ist leicht magnetisch und kann Verluste einführen oder die Leistung in empfindlichen HF-Schaltungen beeinträchtigen. Reines Gold beseitigt diese Sorge und bietet gleichzeitig eine hervorragende Bonddrahtfähigkeit.

F: Was unterscheidet TP2500 von PTFE-Materialien?
A: TP2500 verwendet keine Glasfaserverstärkung—das Dielektrikum besteht vollständig aus Keramik und PPO-Harz. Dies eliminiert Dk-Schwankungen und sorgt für überlegene Dimensionsstabilität und Strahlungswiderstand.

F: Warum hat dieses Design nur 1 Netz?
A: Es wurde ein einziger leitender Pfad entworfen, wie z. B. eine Antennenspeiseleitung oder ein passives HF-Netzwerk. Dies ist typisch für hochspezialisierte HF-Komponenten wie miniaturisierte Antennen.

F: Welche Bedeutung haben 36 Vias bei einem 1-Netz-Design?
A: Umfangreiche Erdungsstrukturen wurden wahrscheinlich durch die hohe Anzahl von Vias erstellt, die eine gut definierte Massefläche oder Abschirmung für den einzelnen Signalpfad bilden.

F: Ist eine reine Goldbeschichtung für Bonddrähte geeignet?
A: Ja. Reines Gold bietet eine ausgezeichnete Oberfläche für Bonddrähte und ist somit ideal für spezialisierte HF-Baugruppen und Chip-Level-Verbindungen.

F: Ist dieses Material für Weltraumanwendungen geeignet?
A: Ja. Der Strahlungswiderstand und die geringe Ausgasung machen TP2500 zu einer ausgezeichneten Wahl für Weltraum- und Luftfahrtumgebungen.

Abschließende Gedanken

Wangling TP2500 mit reiner Goldbeschichtung bietet eine einzigartige Kombination von Eigenschaften—glasfaserfreie Konstruktion, nickelfreie Oberfläche, Strahlungswiderstand und ausgezeichnete Bearbeitbarkeit. Wenn Ihr HF-Design Bonddrahtfähigkeit und Freiheit von magnetischen Störungen erfordert, liefert dieses Material.

Haben Sie ein Luft- und Raumfahrt- oder Antennenprojekt im Sinn? Ich würde mich freuen, davon zu hören.

— Sally :)
