TP2200 ein keramikgefülltes PPO-Thermoplast mit einer Dielektrizitätskonstante von 22 für extreme Miniaturisierung im RF- und Mikrowellenbereich

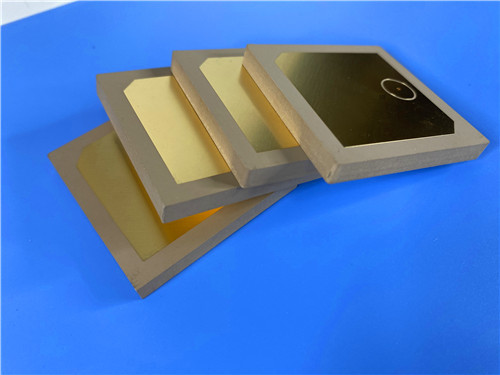

Heute präsentiere ich eine bemerkenswerte benutzerdefinierte Leiterplatte, die aufWangling TP2200- ein glasfaserfreies Thermoplast mit einer außergewöhnlich hohendielektrische Konstante von 22.

Diese benutzerdefinierte Leiterplatte wurde mit Wangling TP2200 hergestellt,mit einem Gehalt an Kohlenwasserstoffen von mehr als 10 GHTmit einer dielektrischen Konstante von 22 bei 5 GHz.sehr hohe DkDies ermöglicht eine extreme Miniaturisierung der Schaltungen, was sie ideal für Beidou-Navigationssysteme, Raketenausrüstung, Sicherungen und miniaturisierte Antennen macht.Der gesamte Stromkreis wurde mit nur einem Netzwerk konzipiert.

Wichtige Erkenntnisse

1. Material: Wangling TP2200 Keramik gefülltes PPO-Thermoplast (Dk 22)
2. Hauptvorteil: Ultrahohe Dk ermöglicht extreme Miniaturisierung, Strahlungsbeständigkeit, geringe Abgasemissionen
3. Die Größe des Boards: 35,65 mm x 87 mm.
4. Konstruktion: Doppelseitig, keine Lötmaske auf beiden Seiten, keine Seidenscheibe
5. Konstruktion: 34 Komponenten, 16 Durchgänge, nur ein Netz
6. Qualität: IPC-Klasse 2 wurde erfüllt und 100% elektrische Prüfung durchgeführt

Unser Kunde benötigte ein HF-Board für eine missionskritische Raumfahrtanwendung, bei der der Raum ein absolutes Plus war.Die Konstruktion erforderte eine erhebliche Miniaturisierung der Schaltkreise bei gleichzeitiger Wahrung einer zuverlässigen Leistung in extremen Umgebungen, einschließlich Strahlenexposition und großen TemperaturschwankungenStandardmaterialien mit niedrigerem Dk konnten die erforderliche Größenreduzierung nicht erreichen.

Es wurde TP2200 ausgewählt, ein einzigartiges Material aus der Wangling TP-Serie.

Ultrahohe dielektrische Konstante (Dk = 22 ± 0,88 bei 5 GHz)
Dies ist das charakteristische Merkmal des Materials: Ein Dk von 22 ermöglicht dramatisch kleinere Schaltkreisgeometrienund passive Komponenten auf einen Bruchteil der Größe reduziert werden können, die mit Standardmaterialien erreicht werden kann.

Glasfaserfreies Bauen
Die dielektrische Schicht bestand ausschließlich aus Keramik und PPO-Harz ohne Glasfaserstoff, wodurch der "Glasfasereffekt" beseitigt und eine außergewöhnliche Signalkonsistenz gewährleistet wurde.

Niedriger Verlust (Df = 0,002 ∼ 0,0025 bei 5 GHz)
Trotz seines extrem hohen Dk hält der TP2200 einen niedrigen Ablösungsfaktor bei, der eine minimale Signaldämpfung gewährleistet.

Strahlungsbeständig und mit geringer Ausgasung
Diese Eigenschaften waren für Raumfahrt- und Luftfahrtanwendungen von entscheidender Bedeutung.

Breiter Betriebstemperaturbereich
Zuverlässige Leistung von -100°C bis +150°C wurde erreicht, was dieses Material für die extremsten Luft- und Raumfahrtumgebungen geeignet macht.

Ultra-niedrige Wasseraufnahme (≤0,01%)
Es wurde eine minimale Feuchtigkeitsabsorption gewährleistet, wodurch die Leistungsverschiebung in feuchten Umgebungen verhindert wurde.

Gute Wärmeleitfähigkeit (0,9 W/MK)
Für energieeffiziente Anwendungen wurde eine effiziente Wärmeableitung gewährleistet.

Das Gebäude: Wichtige Details

Eigenschaften des Materials: Die Zahlen hinter TP2200

Warum das wichtig ist:TP2200Sie bietet einehöchste Dk-WerteDie Ausrüstung ist in einem thermoplastischen Material erhältlich, das eine extreme Miniaturisierung ermöglicht.

Auswahl des Designs: Speziell für miniaturisierte Antennen entwickelt

Keine Lötmaske (beide Seiten)
Die Lötmaske wurde abgeschafft, um mögliche dielektrische Verluste oder Abgasbeiträge zu verhindern, die für Raumfahrt- und Luftfahrtanwendungen von entscheidender Bedeutung sind.

Kein Seidenfilz
Silkscreen wurde weggelassen, um die Platte sauber zu halten und die RF-Leistung zu optimieren.

Immersion Gold Finish
Das Immersionsgold wurde ausgewählt, um eine flache, geschweißbare Oberfläche mit ausgezeichneter Korrosionsbeständigkeit und Drahtbindungsfähigkeit zu liefern.

4/7 Milligramm Fein-Pitch-Route
Die Feinpitch-Route wurde verwendet, um die dichte Komponentenplatzierung innerhalb des kompakten Plattenbereichs unterzubringen.

Vergleich: Wie sich TP2200 aufbaut

Ideale Anwendungsmöglichkeiten

1. Beidou-Navigationssysteme, für die kompakte und zuverlässige HF-Schaltungen erforderlich sind
2. Ausrüstung für Raketen, die Stoß- und Strahlungsbeständigkeit erfordert
3. Sicherungen, die eine extreme Miniaturisierung erfordern
4. Miniaturisierte Antennen für Luft- und Raumfahrt- und Verteidigungsanwendungen

F: Was unterscheidet TP2200 von anderen Materialien mit hohem Dk-Gehalt?

A: Der TP2200 verwendet keine Glasfaserverstärkung. Der Dielektriker besteht ausschließlich aus Keramik und PPO-Harz. Dies eliminiert Dk-Variationen und bietet eine überlegene Dimensionsstabilität.mit einem Dk von 22 und einer extremen Miniaturisierung.

F: Warum hat dieses Design nur ein Netz?
A: Es wurde ein einziger leitfähiger Pfad wie eine Antennenzufuhrleitung oder ein passives HF-Netzwerk entwickelt.

F: Was bedeutet "strahlungsbeständig" in der Praxis?
A: Das Material behält seine elektrischen und mechanischen Eigenschaften bei, wenn es Strahlung ausgesetzt ist (z. B. im Weltraum oder in nuklearen Umgebungen).

F: Warum wurde keine Lötmaske oder Seidenschirm aufgetragen?
A: Beide wurden beseitigt, um mögliche dielektrische Verluste, Ausgasungen oder Störungen der für empfindliche Mikrowellenkreise kritischen HF-Leistung zu verhindern.

F: Was ist die Bedeutung von 16 Durchgängen mit einem 1-Netz-Design?
A: Durch die Via-Zählung wurden wahrscheinlich umfangreiche Erdungsstrukturen geschaffen, die eine gut definierte Bodenebene oder Abschirmung für den einzelnen Signalpfad bildeten.

F: Ist dieses Material für Raumfahrtanwendungen geeignet?
A: Ja, die Strahlungsbeständigkeit und die geringe Abgasemission machen den TP2200 zu einer ausgezeichneten Wahl für Raumfahrt und Luftfahrt.

Schließende Gedanken

Wangling TP2200 ist aufgrund seiner hohen Dielektrikumkonstante, seiner glasfaserfreien Konstruktion und seiner Strahlungsbeständigkeit eine hervorragende Wahl für Anwendungen, die eine extreme Miniaturisierung erfordern.Wenn Platz absolut teuer ist und Zuverlässigkeit nicht verhandelbar ist, dieses Material liefert.

Haben Sie eine Miniaturantenne oder ein Luft- und Raumfahrt-Projekt im Sinn?
