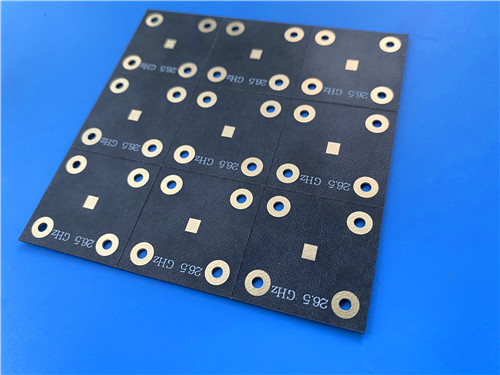

TLX-6 kundenspezifische Leiterplatte gefertigt aus Taconic TLX-6 Laminat 3,5mil Material für Hochvolumen-Antennen- und Radaranwendungen

Heute präsentiere ich eine benutzerdefinierte Leiterplatte.Taconic TLX-6- ein Antennenmaterial mit hohem Volumen, das für die Zuverlässigkeit in extremen Umgebungen ausgelegt ist.

Diese maßgeschneiderte Leiterplatte wurde mit Taconic TLX-6 hergestellt, einem PTFE-Glasfaserlaminat mit einer niedrigen und stabilen Dielektrikkonstante.und außergewöhnliche PIM-Leistung (unter -160 dBc) machen es ideal für RadarsystemeMit 102 Komponenten und 127 Durchgängen ist dies das komplexeste Board, das wir je gezeigt haben.

Wichtige Erkenntnisse

• Material: Taconic TLX-6 PTFE-Glasfaserlaminat
• Hauptvorteil: ausgezeichnete PIM-Werte (< -160 dBc), Strahlungsbeständigkeit, Dimensionsstabilität
• Das Brett Größe: 105mm x 98mm. Dicke: 0,2mm (ultra dünn)
• Konstruktion: Doppelseitig, ohne Lötmaske auf beiden Seiten, weißer Seidenlack oben
• Konstruktion: 102 Komponenten, 127 Durchgänge, 2 Netze
• Qualität: IPC-Klasse 2 mit 100% elektrischer Prüfung
• Die Herausforderung: Zuverlässigkeit in extremen Umgebungen

Unser Kunde benötigte eine leistungsstarke HF-Board für eine Anwendung, die eine außergewöhnliche Zuverlässigkeit unter strengen Bedingungen erforderte.HochtemperaturbelastungAußerdem war die hervorragende Leistung der passiven Intermodulation (PIM) von entscheidender Bedeutung.

TLX-6Die Antennen sind aus einem PTFE-Glasfaser-Laminat aus der Antennen-Serie von Taconic.Grund für die Wahl:

Ausgezeichnete PIM-Leistung
Die PIM-Werte unter -160 dBc wurden erreicht, eine kritische Anforderung für sensible Kommunikationssysteme, bei denen die Intermodulationsverzerrungen minimiert werden müssen.

Strahlungsbeständigkeit und geringe Ausgasung
Das Material wurde von der NASA für seine geringen Abgas-Eigenschaften anerkannt, was es für Satelliten- und Weltraumsysteme geeignet macht.

Ausgezeichnete mechanische und thermische Eigenschaften
Bei PWBs, die an Gehäuse verschraubt sind und bei dem der Raumstart eine hohe Vibration erlebt, wurde eine Schleichbeständigkeit gewährleistet.

Niedriges und stabiles Dk
Eine streng kontrollierte dielektrische Konstante wurde über einen breiten Frequenzbereich aufrechterhalten, um eine gleichbleibende elektrische Leistung zu gewährleisten.

Dimensionelle Stabilität
Eine ausgezeichnete Dimensionsstabilität wurde erreicht, selbst wenn sie extremen Temperaturschwankungen während des Fluges oder des Umweltzyklus ausgesetzt war.

Niedrige Feuchtigkeitsabsorption
Es wurde eine minimale Feuchtigkeitsabsorption gewährleistet, wodurch die Leistungsverschiebung in feuchten Umgebungen verhindert wurde.

Spezifikationen für das Board

Konstruktionsstatistiken

Das 2-Netz-Design mit127 Durchgängezeigt eine sehr komplexeHF-SchaltungDie hohe Komponentenzahl (102) deutet auf ein ausgeklügeltes Teilsystem hin.wahrscheinlich eine Antennenanlage oder ein komplexes Mikrowellennetzwerk.

Designentscheidungen: Zweckmäßig für extreme Umgebungen konstruiert

Keine Lötmaske (beide Seiten)
Die Lötmaske wurde abgeschafft, um mögliche dielektrische Verluste oder Abgasbeiträge zu verhindern, die für Raumfahrt- und Luftfahrtanwendungen von entscheidender Bedeutung sind.

Weißes Seidenbild (nur oben)
Zur eindeutigen Kennzeichnung der Bauteile wurde weißes Seidenfilz aufgetragen.

Immersion Gold Finish
Das Eintauchgold wurde ausgewählt, um eine flache, geschweißbare Oberfläche mit ausgezeichneter Korrosionsbeständigkeit zu liefern.

0.2mm Ultrafeine Konstruktion
Die ultradünne Konstruktion ermöglicht leichte Designs, ein entscheidender Vorteil für Raumfahrt- und Luftfahrtanwendungen, bei denen jedes Gramm zählt.

Vergleich: Wie sich TLX-6 stapelt

Warum das wichtig ist:Die TLX-6 bietet außergewöhnliche PIM-Leistung und Strahlungsbeständigkeit, was sie ideal für kritische Kommunikations- und Radarsysteme in extremen Umgebungen macht.

Ideale Anwendungsmöglichkeiten

• Radarsysteme, die eine zuverlässige Leistung erfordern
• Mobilfunkinfrastruktur
• Mikrowellenprüfgeräte
• Mikrowellenübertragungsgeräte
• mit einer Leistung von mehr als 50 W und mit einer Leistung von mehr als 50 W

F: Was macht TLX-6 für Raumfahrtanwendungen geeignet?

A: Das Material weist eine hohe Strahlungsbeständigkeit und eine geringe Abgasemission auf und wurde von der NASA für seine Eignung für die Raumfahrt anerkannt.

F: Was ist PIM und warum ist es wichtig?
A: Passive Intermodulation (PIM) ist eine Verzerrung, die durch Nichtlinearität in passiven Komponenten erzeugt wird.

F: Warum gibt es 127 Durchgänge mit nur 2 Netzen?
A: Die hohe Via-Zählung stellt umfangreiche Erdungs- und Abschirmstrukturen dar, die eine gut definierte Bodenebene für die HF-Signale schaffen.

F: Was bedeutet "Hochvolumen-Antennenmaterial"?
A: TLX-6 ist für die Produktion von Antennen und HF-Komponenten in großen Mengen konzipiert und bietet Konsistenz und Zuverlässigkeit in großem Maßstab.

F: Wie verhält sich TLX-6 in extremen Umgebungen?
A: Das Material widersteht Schwingungen, hält hohen Temperaturen stand, hält seine Leistung in Strahlungsumgebungen aufrecht und bleibt in weiten Temperaturbereichen stabil.

Schließende Gedanken

Taconic TLX-6 bietet außergewöhnliche PIM-Leistung, Strahlungsbeständigkeit und mechanische Robustheit in einem leichten, ultradünnen Paket.Wenn Ihre Anwendung in den extremsten Umgebungen Zuverlässigkeit erfordert, dieses Material liefert.

Haben Sie ein Radar- oder Antennenprojekt im Sinn?
