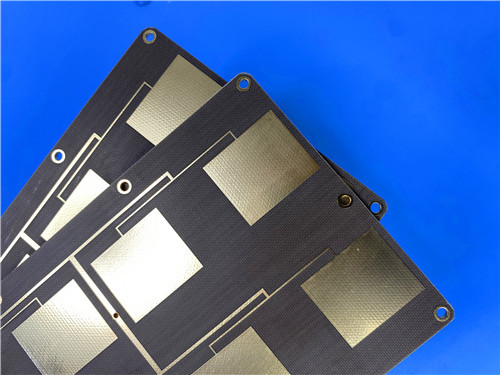

Die TLX-9-Leiterplatte – 10 mil, EPIG (nickelfrei) für Hochfrequenz-Dominanz

Die TLX-9-Leiterplatte – 10 mil, EPIG (nickelfrei) für Hochfrequenz-Dominanz

In der Welt der HF- und Mikrowellentechnik ist das Substrat nicht nur ein physischer Halter für Kupfer – es ist das Herzstück der Signalintegrität. Wenn Sie eine strenge dielektrische Kontrolle, minimalen Signalverlust und eine Oberflächenbeschaffenheit benötigen, die Ihre Impedanz nicht beeinträchtigt, sollten Sie nicht mehr auf Standard-FR-4 achten.

Geben Sie die einTLX-9-Platine(10 mil, EPIG Nickelfrei). Hierbei handelt es sich um eine zweischichtige starre Platte, die für Anwendungen entwickelt wurde, bei denen Feuchtigkeitsaufnahme und Stabilität der Dielektrizitätskonstante (DK) nicht verhandelbar sind.

Lassen Sie uns die Spezifikationen und den Aufbau aufschlüsseln und erklären, warum dies für Ihren nächsten LNA, Ihre nächste Antenne oder Ihren nächsten Hochleistungsverstärker wichtig ist.

Die Grundlage: Taconic TLX-9

Der Star dieses Builds ist derTLX-9laminieren. Dabei handelt es sich um einen PTFE/Glasgewebe-Verbundwerkstoff. Im Gegensatz zu Standard-HF-Materialien, die mit der Temperatur oder Luftfeuchtigkeit schwanken, ist TLX-9 ein Arbeitstier.

• Dielektrizitätskonstante (DK):2,5 bei 10 GHz (strikte Kontrolle über Frequenz/Temperatur)
• Verlustfaktor (Df):0,0019 bei 10 GHz
• Feuchtigkeitsaufnahme:<0,02 % (praktisch Null während der Herstellung)

Warum ist das wichtig? Ein Df von 0,0019 bedeutet eine unglaublich niedrige Einfügungsdämpfung. Die Feuchtigkeitsaufnahme von <0,02 % bedeutet, dass sich Ihre Phasenverschiebung nächste Woche nicht ändert, weil sich das Wetter geändert hat. Dieses Material hält auch eineUL 94 V-0Entflammbarkeitsklasse, sodass die Sicherheit nicht der Leistung geopfert wird.

Die Konstruktion: Minimalistisch, aber mächtig

Es handelt sich um ein schnörkelloses, leistungsstarkes 2-lagiges, starres Design. Schauen Sie sich den Stapel an:

• Oberschicht:35 µm Kupfer (1 Unze)
• Kern:Taconic TLX-9 – 0,254 mm (10 mil)
• Untere Schicht:35 µm Kupfer (1 Unze)

Vorstandsdetails:

• Abmessungen:91,6 mm x 45,3 mm (±0,15 mm)
• Dicke:0,3 mm dick (das ist sehr dünn – ideal für enge Gehäuse oder Flex-to-fit-Anwendungen).
• Spur/Leerzeichen:5/6 mil (eng genug für dichtes HF-Routing).
• Mindestlochgröße:0,3 mm (normaler mechanischer Bohrer).
• Via Plating:20 µm (robust genug für Zuverlässigkeit).

Besonders abwesend:Es gibtNEINLötstopplack oben oder unten undNEINSiebdruck. Das ist Absicht. Bei Hochfrequenzdesigns führt die Lötmaske zu unvorhersehbaren Verlusten und Phasenschwankungen. Eine blanke Kupfer- und PTFE-Oberfläche ist oft besser.

Das Finish: Warum EPIG (nickelfrei)?

Dieses Board verwendetEPIG (Electroless Palladium Immersion Gold), insbesondere dieNickelfreiVariante.

Standard ENIG verwendet eine Nickel-Barriereschicht. Nickel ist ferromagnetisch und bei hohen Frequenzen verlustbehaftet. Durch die Entfernung des Nickels und die Verwendung von EPIG erhalten Sie:

• Gold(für Lötbarkeit und Korrosionsbeständigkeit)
• Palladium(als Diffusionsbarriere)
• Keine magnetischen Verlustein Ihren HF-Pfaden.

Dies ist der Goldstandard (Wortspiel beabsichtigt) für HF-Platinen, bei denen es auf jedes 0,1 dB Verlust ankommt.

PCB-Statistiken: Einfach, aber funktional

Ein Blick auf die Netzliste und die Pad-Anzahl bestätigt, dass es sich um eine gezielte HF-Schaltung und nicht um ein komplexes digitales Motherboard handelt.

• Komponenten:29
• Gesamtpolster:45
• Durchgangsloch-Pads:24 (wahrscheinlich für Steckverbinder oder durchkontaktierte HF-Komponenten)
• Top SMT-Pads:21
• Untere SMT-Pads:0 (Alle Komponenten auf der Oberseite)
• Durchkontaktierungen:19
• Netze:2 (Im Wesentlichen ein einzelner HF-Pfad plus Masse. Sehr sauber).

Thermische und mechanische Leistung

HF-Komponenten werden heiß. TLX-9 meistert es gut:

• Wärmeleitfähigkeit:0,19 W/m/K (Respektabel für PTFE).
• WAK (xy):9–12 ppm/°C (passt gut zu Kupfer – gute Zuverlässigkeit bei Temperaturwechsel).
• CTE (z-Achse):130–145 ppm/°C (Standard für PTFE; stellen Sie sicher, dass Ihre plattierten Durchgangslöcher robust sind).
• Schälfestigkeit:12 lbs/linearer Zoll (1 Unze Kupfer). Sie lassen sich die Polster nicht so leicht anheben.

Für wen ist das? (Typische Anwendungen)

Basierend auf den TLX-9-Eigenschaften ist dieses Board für Folgendes konzipiert:

1. LNAs, LNBs, LNCs(Low Noise Blocks/Converters) – Wo niedrige Rauschzahl und stabile Verstärkung entscheidend sind.

2. PCS/PCN-Großformatantennen(Personal Communications Service/Network) – Der 2,5 DK ermöglicht eine vorhersehbare Antennenabstimmung.

3. Hochleistungsverstärker– Der hohe dielektrische Durchschlag (>60 kV) und der geringe Verlust sorgen für Effizienz.

4. Passive Komponenten(Koppler, Filter, Teiler) – Der streng kontrollierte DK stellt sicher, dass Ihre Mittenfrequenz nicht wandert.

Qualität und Verfügbarkeit

• Qualitätsstandard:IPC-Klasse-2 (Standard für kommerzielle HF-Hardware; lässt kleinere kosmetische Mängel zu, gewährleistet aber die elektrische Funktionalität).
• Testen:100 % elektrischer Test vor dem Versand.
• Kunstwerk:Gerber RS-274-X (Industriestandard).
• Verfügbarkeit:Weltweit.

Das Urteil

Wenn Sie ein empfindliches Empfänger-Frontend oder eine Hochleistungs-Sendekette im GHz-Bereich entwerfen, ist dieTLX-9 10mil EPIGBoard beseitigt drei Hauptprobleme: Feuchtigkeitsdrift, durch Nickel verursachter Verlust und DK-Toleranz.

Es handelt sich um ein minimalistisches Board (2-lagig, keine Maske, keine Seide), das für maximale HF-Leistung ausgelegt ist. Beachten Sie jedoch: Bei einer Gesamtdicke von 0,3 mm und ohne Lötmaske ist ein sorgfältiger Montageprozess erforderlich. Aber für den Signalintegritäts-Puristen? Das ist ein Traum.

Spezifikationsschnappschuss:

• Material:Taconic TLX-9 (PTFE/Gewebeglas)
• Beenden:EPIG (Nickelfrei)
• DK/Df:2,5 / 0,0019 bei 10 GHz
• Dicke:0,3 mm
• Cu-Gewicht:1 Unze Außenschichten

Bereit, FR-4 zu überwinden? Das ist dein Board.
