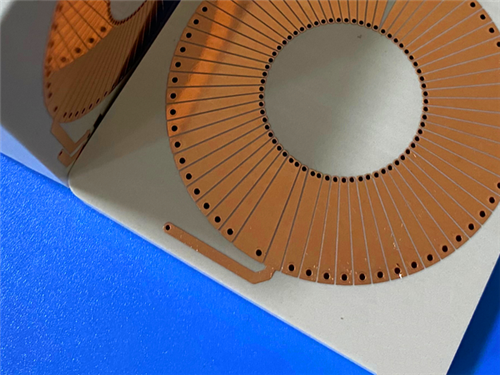

Hallo, ich bin Sally. Heute präsentiere ich eine kundenspezifische Leiterplatte, die auf FR-4 aufgebaut ist – einem keramisch gefüllten PTFE-Substrat in Luft- und Raumfahrtqualität – mit einem dicken Kern von 2,03 mm (80 mil) und einer OSP-Oberflächenbehandlung.Diese kundenspezifische Leiterplatte wurde mit TFA294 gefertigt, einem glasfaserfreien, keramisch gefüllten PTFE-Substrat mit einer Dielektrizitätskonstante von 2,94 bei 10 GHz. Ein Kern von 80 mil (2,03 mm) wurde spezifiziert, was zu einer fertigen Dicke von 2,1 mm führte. Anstelle des üblicheren ENIG wurde eine OSP-Oberflächenbehandlung (Organic Solderability Preservative) angewendet, wodurch die Kupferoberfläche blank und kostengünstig blieb. Das 2-Netz-Design deutet auf eine fokussierte HF-Komponente hin – wahrscheinlich für Satellitenkommunikation, Phased-Array-Antennen oder Radarsysteme.Wichtige Erkenntnisse

Material: TFA294 – keramisch gefülltes PTFE, glasfaserfrei (Dk 2,94)

Hauptvorteil: Hervorragende Frequenzstabilität, minimale dielektrische Verluste, Zuverlässigkeit in Luft- und Raumfahrtqualität

1. Platinengröße: 49 mm x 90,3 mm | Fertige Dicke: 2,1 mm (80 mil Kern)
2. Aufbau: Zweiseitig, keine Lötstoppmaske auf beiden Seiten, keine Siebdruck
3. Oberflächenbehandlung: OSP – eine blanke Kupferoberfläche, kostengünstige Alternative zu ENIG
4. Design: 16 Bauteile, 7 Vias, 2 Netze – eine fokussierte HF-Schaltung
5. Qualität: IPC-Klasse 2 erfüllt, 100 % elektrische Prüfung durchgeführt
6. Unser Kunde benötigte eine HF-Platine, die ein dickes 80-mil-Substrat mit einer blanken Kupfer-OSP-Oberflächenbehandlung kombinierte. Die Dicke wurde wahrscheinlich für mechanische Steifigkeit oder spezifische elektrische Eigenschaften spezifiziert, während die OSP-Oberflächenbehandlung aus Kostengründen und zur Vermeidung zusätzlicher Metallschichten von ENIG gewählt wurde. Die Anwendung erforderte Zuverlässigkeit in Luft- und Raumfahrtqualität mit minimalen dielektrischen Verlusten.
7. TFA294 wurde aus der TFA-Serie ausgewählt. Hier ist der Grund für die Wahl:

Glasfaserfreier Aufbau

Die dielektrische Schicht bestand aus PTFE-Harz und gleichmäßig dispergierten Nanokeramiken – es wurde kein Glasfasergewebe verwendet. Dies eliminierte den „Glasfasereffekt“, bei dem Webmuster mikroskopische Dk-Variationen verursachen, die die Signalintegrität bei hohen Frequenzen beeinträchtigen.

Niedrige und stabile Dk (2,94 bei 10 GHz)
Hervorragende Frequenzstabilität wurde erreicht, mit minimalen Schwankungen über den Betriebsbereich. Die niedrige TCDK von -5 ppm/°C gewährleistete eine konsistente Leistung von -55 °C bis 150 °C.

Außergewöhnlich geringe Verluste (Df = 0,0010 bei 10 GHz und 20 GHz)
Minimale Signalabschwächung wurde gewährleistet – selbst bei 40 GHz blieb der Verlustfaktor bei nur 0,0012.

Minimierte Anisotropie
X/Y/Z-Anisotropie wurde minimiert, und die CTE (18 ppm/°C in X/Y-Achsen) wurde eng an die Kupferfolie angepasst, um zuverlässige durchkontaktierte Löcher zu gewährleisten.

Geringe Feuchtigkeitsaufnahme (0,03 %)
Leistungsdrift in feuchten Umgebungen wurde verhindert.

UL 94-V0-Zulassung
Flammwidrigkeit wurde für sicherheitskritische Anwendungen bestätigt.

Platinenspezifikationen
Merkmal

Spezifikation

Wert

OSP wurde als kostengünstige, blanke Kupferoberfläche gewählt. Im Gegensatz zu ENIG wurden keine Nickel- oder Goldschichten aufgetragen, wodurch die Oberfläche einfach blieb und potenzielle magnetische oder Verlustbeiträge durch zusätzliche Metalle vermieden wurden. OSP schützt das Kupfer während der Lagerung und des Lötens und hinterlässt die Oberfläche im Wesentlichen blank.

Keine Lötstoppmaske (beide Seiten)

Die Lötstoppmaske wurde eliminiert, um potenzielle dielektrische Verluste oder Impedanzschwankungen bei Mikrowellenfrequenzen zu vermeiden.

Kein Siebdruck
Der Siebdruck wurde weggelassen, um die Platine sauber zu halten und die HF-Leistung zu optimieren.

80 mil dicker Kern
Der dicke Kern wurde für mechanische Steifigkeit oder spezifische elektrische Eigenschaften spezifiziert – TFA294 ist in verschiedenen Dicken erhältlich, um unterschiedliche Designanforderungen zu erfüllen.

TFA294-Eigenschaften
Eigenschaft

Wert

Vergleich: Wie TFA294 abschneidetEigenschaft

TFA294

Ideale AnwendungenMit seinen geringen Verlusten, der stabilen Dk und der Zuverlässigkeit in Luft- und Raumfahrtqualität ist dieses Design speziell für folgende Anwendungen konzipiert:

Luft- und Raumfahrtgeräte, Weltraum, Kabinenausrüstung und Flugzeuge

Mikrowellen, Antennen und phasenempfindliche Antennen

1. Frühwarnradare und Bordradare
2. Phased-Array-Antennen und Strahlformungsnetzwerke
3. Satellitenkommunikation und -navigation
4. Leistungsverstärker
5. F: Warum wurde OSP anstelle von ENIG gewählt?
6. A: OSP wurde aus Kostengründen gewählt und um die Kupferoberfläche im Wesentlichen blank zu halten. Es wurden keine Nickel- oder Goldschichten aufgetragen, wodurch potenzielle magnetische oder Verlustbeiträge durch zusätzliche Metalle vermieden wurden.

F: Warum wurde ein 80-mil-Kern (2,03 mm) spezifiziert?
A: Der dicke Kern wurde wahrscheinlich für mechanische Steifigkeit oder spezifische elektrische Eigenschaften spezifiziert. TFA294 ist in verschiedenen Dicken erhältlich, um unterschiedliche Designanforderungen zu erfüllen.

F: Was unterscheidet TFA294 von Standard-PTFE?
A: TFA294 verwendet keine Glasfaserverstärkung – das Dielektrikum besteht aus PTFE-Harz und Nanokeramiken. Dies eliminiert den Glasfasereffekt und sorgt für eine überlegene Dk-Gleichmäßigkeit und Frequenzstabilität.

F: Wie schneidet TFA294 bei höheren Frequenzen ab?
A: Außergewöhnlich gut. Der Verlustfaktor bleibt auch bei 20 GHz bei 0,0010 und steigt bei 40 GHz nur auf 0,0012, mit einer TCDK von nur -5 ppm/°C.

F: Warum wurde keine Lötstoppmaske oder kein Siebdruck aufgetragen?
A: Beide wurden eliminiert, um potenzielle dielektrische Verluste oder Störungen der HF-Leistung zu vermeiden – entscheidend für empfindliche Mikrowellenschaltungen.

F: Ist dieses Material für Weltraumanwendungen geeignet?
A: Ja. TFA294 wird als Material in Luft- und Raumfahrtqualität mit geringer Feuchtigkeitsaufnahme und UL 94-V0-Zulassung beschrieben, was es für Weltraum- und Luftfahrtumgebungen geeignet macht.

Abschließende Gedanken
TFA294 liefert eine außergewöhnliche Leistung mit geringen Verlusten über einen breiten Frequenzbereich, mit einem glasfaserfreien Aufbau, der eine überlegene Signalgleichmäßigkeit gewährleistet. In Kombination mit der kostengünstigen OSP-Oberflächenbehandlung und dem dicken 80-mil-Kern ist diese Platine speziell für anspruchsvolle Luft- und Raumfahrt- und HF-Anwendungen konzipiert.

Haben Sie ein Hochfrequenz-Luftfahrtprojekt im Sinn? Ich würde mich freuen, davon zu hören.
