Hallo, ich bin Sally, und heute freue ich mich, ein neues benutzerdefiniertes PCB-Projekt mit Ihnen zu teilen, das sich mit den einzigartigen Herausforderungen des Hochleistungs-Radiofrequenz-Designs befasst.

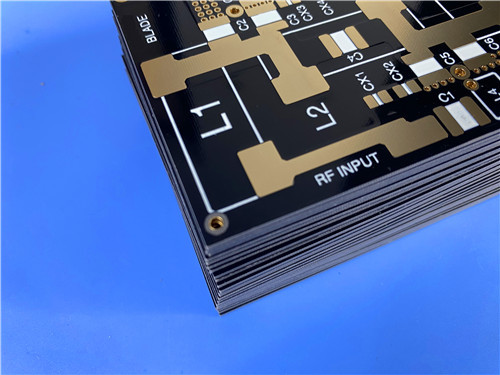

Ein Blick auf das Gremium
Es handelt sich um eine doppelseitige starre Leiterplatte, die auf einem hochwärmeleitfähigen PTFE-Harz-Substrat F4BTD350S basiert.Der Stapel besteht aus 35 μm Kupferschichten auf beiden Seiten eines.508mm F4BTD350S Kern.
Die Oberfläche ist immersion gold mit schwarzer Lötmaske, die nur auf der oberen Schicht aufgetragen wird.Auf der oberen Seite befindet sich weißer Seidenlack, und jede Platte wird zu 100% elektrisch nach den IPC-Klasse-2-Standards getestet.
Warum F4BTD350S?
Was macht dieses Material so besonders? F4BTD350S ist ein glasfaserverstärktes PTFE-Verbundwerkstoff, gefüllt mit Keramik mit hoher Wärmeleitfähigkeit.Es wurde speziell für Anwendungen entwickelt, bei denen Wärmeabbau und geringer Signalverlust gleichermaßen kritisch sind.
Das Material liefert eine dielektrische Konstante von 3,5 ± 0,07 bei 10 GHz und einen beeindruckend niedrigen Ablösungsfaktor von 0.0016Das eigentliche herausragende Merkmal ist jedoch die Wärmeleitfähigkeit von 1,25 W/M·K, die deutlich höher ist als bei herkömmlichen PTFE-Materialien.Dies bedeutet, dass die von Hochleistungs-HF-Komponenten erzeugte Wärme effizient abgeleitet wird, die Lebensdauer des Geräts verlängert und einen zuverlässigen Betrieb unter anspruchsvollen Bedingungen gewährleistet.
Weitere Vorteile sind ein niedriger Wärmeausdehnungskoeffizient im Vergleich zu Kupferfür zuverlässige plattierte Durchlöcher, hohe elektrische Festigkeit und UL 94-V0 Flammenbeständigkeit.
Konstruktionsstatistiken
Die Platte besteht aus 18 Komponenten mit insgesamt 22 Pads, 10 Durchlöcher und 12 Oberflächenaufhängungen an der Oberseite.Diese einfache Topologie weist auf einen spezialisierten HF-Unterkreis hin, wahrscheinlich eine Filter-, Kupplungs- oder Leistungsverstärkerstufe, bei der Signalintegrität und thermisches Management von größter Bedeutung sind.
Wichtige Designentscheidungen
Die schwarze Lötmaske auf der oberen Schicht sorgt für ein professionelles Erscheinungsbild und schützt gleichzeitig Komponenten und Spuren.Die nackte Unterschicht ist für die HF-Leistung und Wärmeableitung optimiert.
Die 0,6 mm dicke Platte schafft ein Gleichgewicht zwischen mechanischer Festigkeit und der Leichtbauart, die häufig in HF-Systemen erforderlich ist.
Typische Anwendungen
Mit seiner hohen Wärmeleitfähigkeit und seinen geringen Verlusten eignet sich dieses Brett hervorragend für Hochleistungsfunkfrequenzanwendungen, Leistungsverstärker, Antennen, industrielle Heizgeräte,Koppler, Filter und Stromspalter.
Schließende Gedanken
Dieses Projekt unterstreicht unsere Fähigkeit, maßgeschneiderte PCBs mit fortschrittlichen thermischen Managementmaterialien wie F4BTD350S zu liefern.Wenn Ihr Design sowohl eine außergewöhnliche HF-Leistung als auch eine effiziente Wärmeableitung erfordertWir haben das Fachwissen, um das zu ermöglichen.
Ich würde gerne besprechen, wie wir helfen können, Ihr Design zum Leben zu erwecken.
