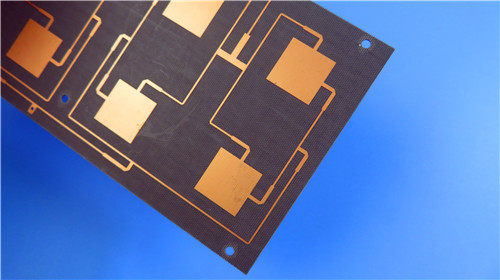

Hallo, ich bin Sally. Heute präsentiere ich Ihnen eine maßgeschneiderte Leiterplatte, die die Grenzen der Miniaturisierung überschreitet: eine ultradünne 0,1 mm Leiterplatte, die auf F4BME220 für anspruchsvolle HF- und Mikrowellenanwendungen gebaut wurde.

Das hier.benutzerdefinierte PCBverwendet F4BME220, ein PTFE-basiertes Hochfrequenzlaminat, um eine ultradünne Enddicke von 0,1 mm zu erreichen.es unterhält eine ausgezeichnete HF-Leistung und ist ideal für phasige Antennen, Satellitenkommunikation und andere Mikrowellenanwendungen mit begrenztem Raum.

Wichtige Erkenntnisse

Material: F4BME220 Hochfrequenzlaminat auf PTFE-Basis (typisch für DK 2.2)

Hauptvorteil: Die ultradünne 0,1-mm-Konstruktion ermöglicht eine extreme Miniaturisierung

Größe der Platte: 79 mm x 65,3 mm

Bau: Doppelseitig mit nur grüner Lötmaske oben, nur weißer Seidenwand oben

Besondere Eigenschaft: Extrem dünner Kern (0,1 mm) für kompakte, leichte Konstruktionen

Qualität: IPC-Klasse 2 mit 100% elektrischer Prüfung

Die Herausforderung: Extreme Miniaturisierung, ohne dabei die Leistung zu beeinträchtigen

Unser Kunde benötigte eine außergewöhnlich dünne, nur 0,1 mm dicke HF-Board.Kompaktes Design, das in enge Räume passt und gleichzeitig eine hervorragende Hochfrequenzleistung für Mikrowellen- und Radarsysteme bietetStandardplattenmaterialien konnten diese Dicke einfach nicht erreichen und gleichzeitig die erforderlichen elektrischen Eigenschaften beibehalten.

Unsere Lösung: F4BME220 Hochfrequenzlaminat

Wir wählten F4BME220, ein Material auf PTFE-Basis, verstärkt mit Glasfaser und PTFE-Film.

Ultrafeine Konstruktion (0,1 mm Kern)
Der Kern des F4BME220 misst nur 0,1 mm und ermöglicht eine Endplattenstärke von 0,1 mm. Diese extreme Dünnheit ist ideal für Anwendungen, bei denen Gewicht und Platz kritische Einschränkungen darstellen.

Eigenschaften mit geringem Verlust
Das Material liefert eine hervorragende elektrische Leistung mit geringem Dielektrverlust und gewährleistet die Signalintegrität bei Mikrowellenfrequenzen.

Weite Dk-Bereich (2.17 ∼3.0)
Mit der verfügbaren Dk-Anpassung können Designer die dielektrische Konstante für spezifische Impedanzanforderungen fein einstellen.Ideal zur Minimierung des Signalverlustes.

Ausgezeichnete Stabilität
Das Material bietet im Vergleich zum Standard F4B eine verbesserte Stabilität, eine erhöhte Isolationsfestigkeit und eine gleichbleibende Leistung in allen Frequenzen.

Niedrige Ausgasung
Das Material weist geringe Abgascharakteristiken auf und eignet sich somit für Luft- und Raumfahrt- und Vakuumanwendungen.

Spezifikationen für das Board

Konstruktionsstatistiken

Das 2-Netz-Design zeigt einen spezialisierten HF-Unterkreis an.Die hohe Via-Zählung (37) im Verhältnis zu den Komponenten ist bemerkenswert. Dies deutet auf eine dichte Routing und potenziell komplexe Verbindungen innerhalb eines kompakten Bereichs hin.Die 0,25 mm kleine Bohrgröße drückt die Grenzen der mechanischen Bohrfähigkeit.

Warum es wichtig ist, extrem dünn zu sein

0Eine Dicke von.1 mm ist für eine starre Leiterplatte außergewöhnlich dünn.

Gewichtsreduzierung: Kritisch für Luftfahrt, UAV und tragbare Anwendungen

Platzersparnis: Integration in enge Räumlichkeiten

Flexibilität: Näherung an eine flexible Schaltkreistünne bei gleichzeitiger Erhaltung der Eigenschaften eines starren Substrats

Signalintegrität: kürzere Signalpfade in bestimmten Konfigurationen

Vergleich: Wie F4BME220 aufstapelt

Warum das wichtig ist:F4BME220 bietet die Dünnheit fortschrittlicher PTFE-Materialien mit guter HF-Leistung zu einem kostengünstigen Preis.

Design-Auswahl: Speziell für RF konstruiert

Grüne Lötmaske (nur oben)
Die obere Schicht verfügt über eine grüne Lötmaske zum Schutz der Komponenten, während die untere Schicht für eine optimale HF-Leistung und zur Minimierung der Dicke nackt bleibt.

Weißes Seidenbild (nur oben)
Eine klare Identifizierung der Komponenten auf der Oberseite vereinfacht die Montage und Fehlerbehebung.

Immersion Gold Finish
Sie bietet eine flache, geschweißbare Oberfläche mit ausgezeichneter Korrosionsbeständigkeit.

5/8 Mil Spuren/Raum
Durch die feine Abstandsverteilung sind kompakte Layouts innerhalb der kleinen Plattenfläche möglich.

Ideale Anwendungsmöglichkeiten

Antennen mit Phasen-Array, die leichte, kompakte Einspeisungsnetze erfordern

Satellitenkommunikationssysteme mit strengen Gewichtsbeschränkungen

Mikrowellen- und HF-Module in Raumbeschränkungen

Phasenwechselgeräte und passive Bauteile

mit einer Leistung von mehr als 50 W und mit einer Leistung von mehr als 50 W

Antennen für Basisstationen

F: Wie wird eine Dicke von 0,1 mm erreicht?

A: Der F4BME220-Kern wird mit einer Dicke von 0,1 mm hergestellt.

F: Ist ein 0,1 mm-Brett zerbrechlich?
A: Obwohl F4BME220 dünner als Standardplatten ist, hält es für die meisten Anwendungen eine ausreichende Steifigkeit aufrecht.

F: Warum wählen Sie F4BME gegenüber teureren PTFE-Materialien?
A: F4BME bietet eine hervorragende HF-Leistung zu einem kostengünstigeren Preis, mit dem zusätzlichen Vorteil extrem dünner Konstruktionsfähigkeiten.

F: Was ist die Bedeutung von 37 Durchgängen für ein 2-Netz-Design?
A: Die hohe Via-Zählung deutet auf komplexe Abschirmungen, Erdungen oder Verbindungen innerhalb des HF-Schaltkreises hin, die wahrscheinlich mehrere Bodenpunkte verbinden oder eine strukturierte Bodenebene erzeugen.

F: Kann diese Dicke mit anderen Materialien erreicht werden?
A: Ja, aber F4BME bietet speziell die Kombination aus Dünnheit, geringem Verlust und Kosteneffizienz, die es zur richtigen Wahl für diese Anwendung gemacht hat.

Die extreme Dünnheit und die hervorragende HF-Leistung des F4BME220 machen es zu einer hervorragenden Wahl für Anwendungen, bei denen Gewicht und Platz eine Priorität haben.In Kombination mit seinen Eigenschaften mit geringer Abgasemission und Kosteneffizienz, ist es ideal für Luft- und Raumfahrt, Satelliten und kompakte Mikrowellen.
