Eine 2-Schicht-Wangling-TP440-Hochfrequenz-PCB für miniaturisierte Antennenanwendungen

Eine 2-Schicht-Wangling-TP440-Hochfrequenz-PCB für miniaturisierte Antennenanwendungen

Einleitung

In der Welt der HF- und Mikrowellenkonstruktion ist die Materialauswahl wohl die wichtigste Entscheidung, die ein Ingenieur treffen kann.außergewöhnliche StabilitätDiese Fallstudie untersucht eine benutzerdefinierte Leiterplatte, die auf Wangling TP440-Material gebaut wurde.mit einem Durchmesser von nicht mehr als 0,01 mm,.4Diese Platine veranschaulicht die Fähigkeiten der TP-Serie, insbesondere ihre Fähigkeit, die Miniaturisierung von Schaltungen zu ermöglichen, ohne dabei die Leistung zu beeinträchtigen.

Projektübersicht und technische Spezifikationen

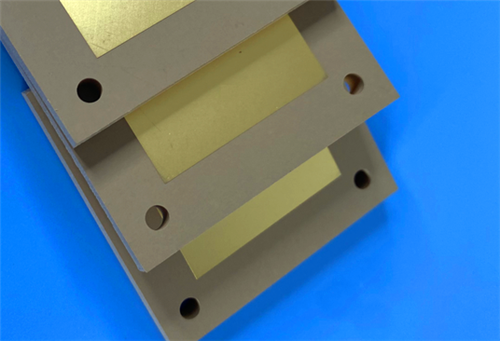

Dieses Projekt beinhaltete die Konstruktion eines kompakten, 2-schichtigen starren PCB mit 67,5 mm x 58,6 mm. Das Board zeichnet sich durch sein minimalistisches Design aus, das nur aus 11 Komponenten, 19 Pads,und ein einziges NetzDie Einfachheit des Designs ist ein Beweis für die Effizienz des gewählten Materials.Die inhärenten Eigenschaften des TP440-Kerns ermöglichen eine, doch leistungsstarke Schaltung.

Die vollständigen Konstruktionsdetails sind wie folgt:

• Basismaterial: Wangling TP440 (ein mit Keramik gefülltes Polyphenylenoxidharzverbundwerk).
• Schichtzahl: 2 Schichten starres PCB.
• Die Abmessungen des Boards: 67,5 mm x 58,6 mm, +/- 0,15 mm.
• Mindest Spuren/Räume: 6/8 mil.
• Mindestlochgröße: 0,3 mm.
• Blind Vias: Nein.
• Endplattendicke: 0,6 mm.
• Fertiges Cu-Gewicht: 35 μm Außenschichten.
• Durchschneidungsdicke: 20 μm.
• Oberflächenbeschichtung: Immersion Gold (ENIG).
• Silkscreen und Lötmaske: Keine.
• Qualitätsstandard: IPC-Klasse-2.
• 100% elektrischer Test: vor dem Versand verwendet.

Das Kernmaterial: Wangling TP440

Die Leistung des PCB hängt von seinem Kernmaterial Wangling TP440 ab.Im Gegensatz zu Standardmaterialien mit Glasfaser verstärktDie dielektrische Schicht des TP440 besteht aus einer präzisen Mischung aus Keramik und PPO-Harz.

Das charakteristische Merkmal der Wangling TP-Serie ist ihre einstellbare Dielektrikkonstante (Dk).Die TP440-Variante wird mit einem Dk von 4 angegeben..4 ± 0,09 und einen niedrigen Abfallfaktor (Df) von 0,0010 bei 10 GHz, wodurch ein minimales Signalverlust bei hohen Frequenzen gewährleistet wird.Stabile Dk und extrem geringer Verlust sind für Anwendungen von entscheidender Bedeutung, bei denen die Signalintegrität von größter Bedeutung ist..

Wichtige Vorteile für anspruchsvolle Anwendungen

Die Wahl derMaterial TP440 für dieses PCBwurde durch mehrere für fortschrittliche Antennensysteme typische Schlüsselvoraussetzungen bestimmt:

Miniaturisierung: Für eine bestimmte Frequenz ist die physikalische Größe eines Schaltkreiselements wie einer Patch-Antenne umgekehrt proportional zur Quadratwurzel der dielektrischen Konstante.Eine höhere Dk ermöglicht ein deutlich kleineres AntennendesignDie Dk 4,4 des TP440 ermöglicht einen kompakteren Formfaktor im Vergleich zu Standardmaterialien (wie FR-4 mit einem Dk von ~ 4,3-4,5) und bietet gleichzeitig eine überlegene Hochfrequenzleistung.

Hochfrequenzstabilität: Das TP-Material hält seinen geringen dielektrischen Verlust über einen weiten Frequenzbereich bis 10 GHz und darüber hinaus aufrecht.Diese Stabilität ist für eine gleichbleibende Leistung in Anwendungen wie GPS unerlässlich, Satellitenkommunikation und andere HF-Systeme.

Umweltverträglichkeit: Das Brett ist für die Zuverlässigkeit in extremen Umgebungen konzipiert.MilitärEs ist auch beständig gegen Strahlung und weist eine geringe Abgasemission auf, eine kritische Eigenschaft für Vakuumumumgebungen.

Überlegene Bearbeitbarkeit: TP-Material bietet zwar Leistungen, die mit zerbrechlichen keramischen Substraten vergleichbar oder sogar besser sind, aber es ist viel einfacher zu bearbeiten.Es kann mit Standardmethoden wie Bohren verarbeitet werden, Ätzen und Scheren, wodurch die für Keramik erforderliche kostspielige und komplexe Handhabung vermieden wird.

Design for Manufacturing (DFM) und Zuverlässigkeit

Diese PCB wurde mit strengen Qualitätskontrollmaßnahmen hergestellt, wobei der Herstellungsprozess den IPC-Klasse-2-Standards entsprach und eine hohe Zuverlässigkeit in kommerziellen und industriellen Umgebungen gewährleistet wurde.Die Entscheidung, Lötmasken und Seidenschirme wegzulassen, verhindert wahrscheinlich eine Störung des Hochfrequenzsignals oder aufgrund von Größenbeschränkungen.Die Verwendung von Immersion Gold (ENIG) liefert eine flache, geschweißbare Oberfläche mit ausgezeichneter Korrosionsbeständigkeit und geringer Kontaktfestigkeit.ideal für HF-AnwendungenUm die Funktionalität zu gewährleisten, wurde die Platte vor dem Versand einem elektrischen Test unterzogen.

Schlussfolgerung

Dieses maßgeschneiderte PCB-Design ist ein Paradebeispiel dafür, wie die Nutzung fortschrittlicher Materialien wie Wangling TP440 es Ingenieuren ermöglicht, die Grenzen des Hochfrequenz-Schaltkreislaufdesigns zu überschreiten.Durch die Verwendung eines Materials mit einem stabilenDiese kompakte Leiterplatte ist für kritische Anwendungen wie GPS-Antennen, Beidou-Navigationssysteme,Elektronik für RaketenDer Erfolg dieses Projekts unterstreicht die Bedeutung der Auswahl des richtigen Substrats, um den einzigartigen Herausforderungen der HF- und Mikrowellentechnik gerecht zu werden.
