TFA300 Hochfrequenzlaminat: Vollständige technische Anleitung mit Eigenschaften, PCB-Design-Fallstudie und Anwendungen

Was ist TFA300?

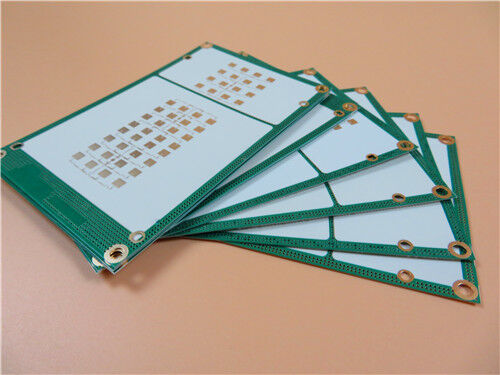

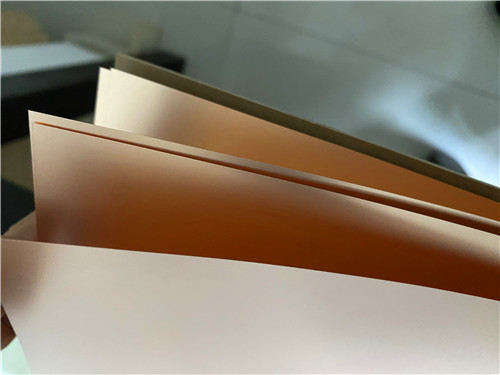

TFA300 ist ein PTFE-keramisches dielektrisches Substrat aus Verbundwerkstoffen, das von der Taizhou Wangling Isoliermaterialfabrik entwickelt wurde.eine zuverlässige Alternative zu importierten Hochfrequenzlaminaten. mit einer dielektrischen Konstante (Dk) von 3,00 ± 0.04, ultra-niedriger Ablösungsfaktor (0,001 bei 1020GHz) und einer CTE, die mit Kupfer (18 ppm/°C) übereinstimmt, übertrifft es in Millimeterwellen (bis zu 77GHz), Phasenarray,und Raumfahrt­Anwendungen, wobei sie gleichzeitig eine ausgezeichnete Verarbeitbarkeit für die Herstellung von Standard-PTFE­Platten bieten.

Wichtige Erkenntnisse (im Überblick)

Dk (10 GHz): 3,00 ± 0.04

Ablösungsfaktor: 0,001 @ 10/20 GHz; 0,0012 @ 40 GHz

TCDK (-55°C bis 150°C): -8 ppm/°C

CTE (X/Y/Z): 18 / 18 / 30 ppm/°C (-55°C bis 288°C)

Wärmeleitfähigkeit: 0,60 W/m·K

Feuchtigkeitsabsorption: 0,04%

Entflammbarkeit: UL 94 V-0

Maximale Betriebsfrequenz: ≥ 77 GHz

Hauptunterscheidungsmerkmal: Kein Glasfaser-Tuch eliminiert den Gewebeeffekt und minimiert die Anisotropie

1.Warum TFA300 wählen?

Für Ingenieure, die HF/Mikrowellen-Schaltungen entwerfen, beeinflusst die Materialauswahl direkt die Signalintegrität, das thermische Management und die langfristige Zuverlässigkeit.TFA300 richtet sich an diese Anforderungen durch drei Säulen:

Elektrische Exzellenz: Die keramisch gefüllte, nicht gewebte Struktur sorgt für ein isotropisches dielektrisches Verhalten und beseitigt den "Faserwebeffekt", der traditionelle PTFE-Laminate aus gewebtem Glas betrifft.Dies bedeutet eine konstante Impedanz und Phasenantwort, die für Strahlbildnetze und Phasenarrays von entscheidender Bedeutung sind..

Thermo-mechanische Übereinstimmung: Mit X/Y-CTE, die im Wesentlichen Kupfer (18 vs. ~17 ppm/°C) entspricht, minimiert TFA300 die Belastung von plattierten Durchlöchern (PTHs) während des thermischen Zyklus.Dies ist ein großer Zuverlässigkeitsbooster für den, mehrschichtige Entwürfe.

Breitbandstabilität: Der niedrige TCDK (-8 ppm/°C) sorgt dafür, dass Resonanzfrequenzen und Filterreaktionen bei harten Temperaturschwankungen stabil bleiben.für die Anlage von Flugzeug- und Außenradaranlagen geeignet.

2Eigenschaften von TFA300-Laminat

Die nachstehende Tabelle enthält alle elektrischen, mechanischen, thermischen und physikalischen Spezifikationen für den TFA300, die im offiziellen Datenblatt enthalten sind.Alle Werte stellen typische Messdaten dar und sollen bei der Materialwahl helfen..

Bei dielektrischen Dicken von mehr als 1,5 mm kann zur Handhabung eine minimale Menge Glastuch zugesetzt werden.

Referenz der Prüfmethoden:

Die dielektrische Konstante und der Ablassfaktor werden nach GB/T 12636-1990 oder IPC-TM-650 2 gemessen.5.5.5 (Streifenmethode).

Die Konstruktionswerte für Dk werden mit der 50Ω-Mikrobandmethode gemessen.

Andere Eigenschaften entsprechen den Normen IPC-TM-650 oder GBT4722-2017.

Verfügbare Optionen (Zusammenfassung des Textes):

Kupferfolie: Standard-RTF-Kupfer mit niedrigem Profil in 0,5 oz oder 1 oz; optional gewalztes Kupfer, 50Ω eingebettete Widerstandsfolie (NiP-Legierung, 0,2 μm dick) oder Metallunterstützte Varianten (Aluminium- oder Kupferbasis).

Dielektrische Dicke: Erhältlich von 0,127 mm bis zu 6,35 mm in Standardstückzahlen, auf Anfrage auch kundenspezifische Dicken.

Größen der Platten: Standard 305×460 mm (12"×18") oder 460×610 mm (18"×24"); andere Größen auf Anfrage.

3. PCB-Design-Fallstudie Von der Spezifikation zur Realität

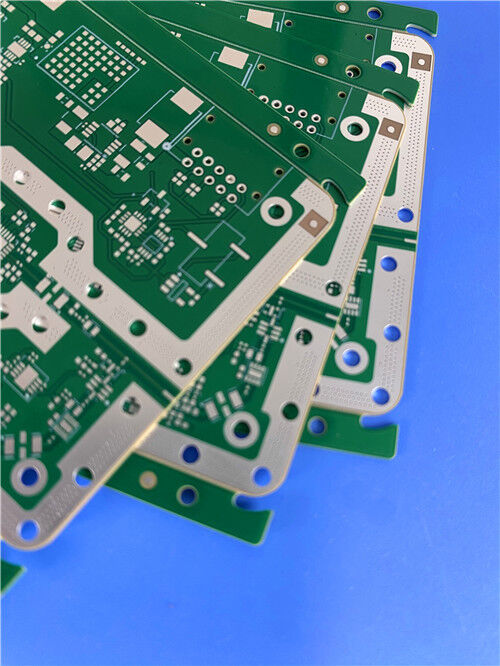

Um zu veranschaulichen, wie TFA300 in einem realen Design funktioniert, hier ein 2-Schicht-Board-Beispiel.

PCB-Konstruktionsanforderungen

Technische Begründung für die wichtigsten Spezifikationen:

Schlüsselherstellungsanmerkungen für TFA300:

Bohren: Verwenden Sie scharfe Karbidbohrmaschinen mit optimierten Geschwindigkeiten und Rückziehraten, um Burrs zu vermeiden, insbesondere für den dünnen 0,2 mm-Kern.Das Fehlen von Glastuch im Standarddickenbereich verringert den Verschleiß des Werkzeugs im Vergleich zu PTFE aus Gewebtglas.

Oberflächenvorbereitung: Eine Plasmabehandlung (z. B. CF4/O2-Gemisch) wird vor der ENIG empfohlen, um die PTFE-Oberfläche zu aktivieren und eine starke Beschichtungsabhängigkeit sicherzustellen.

Lamination: Obwohl es sich um ein 2-Schicht-Design handelt, eignet sich TFA300 auch für mehrschichtige Stapel; sein niedriger Z-Achse CTE (30 ppm/°C) hilft, die Integrität durch thermischen Kreislauf aufrechtzuerhalten.

4. Vergleichende Positionierung Wie TFA300 hervorstecht

Im Vergleich zu typischen mit Gewebeglas verstärkten PTFE-Laminaten (z. B. Materialien der Klasse RO3003TM) bietet TFA300 mehrere deutliche Vorteile:

Die Fiberwebe-Effekt beseitigt: non-woven construction removes the periodic dielectric variation that causes phase ripple and impedance inconsistencies in high-frequency circuits—a critical benefit for phased-array antennas and beamforming networks.

Niedrigerer Dissipationsfaktor: Bei 0,001 (gegenüber ~ 0,0013 für viele Wettbewerber) liefert TFA300 messbar geringere Einfügungsverluste, was den Systemgewinn und die Geräuschzahl verbessert.

Überlegene TCDK: Bei -8 ppm/°C (gegenüber ~-3 ppm/°C bei einigen Alternativen) bietet sie eine flachere Phaseantwort gegenüber Temperaturextremen.

Luft- und Raumfahrt-Ausgasung: Niedrige Ausgasungseigenschaften erfüllen die Anforderungen für Raumfahrtanwendungen, was bei allen PTFE-Laminaten kommerzieller Qualität nicht gewährleistet ist.

Während FR-4 für die Allzweckelektronik kostengünstig ist, sind sein hoher Verlust (~ 0,025 Df) und seine schlechte Hochfrequenzstabilität für Anwendungen über ~ 5 GHz ungeeignet.TFA300 ist speziell für die Mikrowellen- und Millimeterwellen-Domäne entwickelt.

5. Typische Anwendungen

Basierend auf seinem Eigenschaftssatz und dem obigen Designfall eignet sich der TFA300 gut für:

Luft- und Raumfahrt und Verteidigung: Weltraumtransceiver, avionische Radare, elektronische Kriegsmodule und Satellitenlastgeräte.

Radarsysteme: Frühwarn-, Luft- und Bodenradarsysteme.

Antennensysteme: Phasenempfindliche Antennen, Strahlbildnetze, Patch-Arrays und Feed-Netzwerke.

Satellitenkommunikation: Endgeräte im Ka-Band, Navigationsempfänger und Telemetrieausrüstung.

Millimeterwellen-Automobilradar: 77 GHz und 79 GHz Sensoren für ADAS und autonomes Fahren.

Hochleistungsverstärker: Anwendungen, bei denen geringer Verlust und Wärmeleitfähigkeit (0,60 W/(m·K)) für die Wärmeableitung von entscheidender Bedeutung sind.

F1: Kann TFA300 importierte Materialien wie RO3003TM oder ArlonTM-Äquivalente ersetzen?

TFA300 ist speziell als Drop-in-Alternative für Hochfrequenz-Anwendungen entwickelt worden.und es bietet den zusätzlichen Vorteil der Beseitigung der Faserwebe-Effekt.

F2: Wie wirkt sich die Konstruktion ohne Glasfaser auf die Verarbeitung aus?
Es verbessert die Bohrbarkeit und reduziert den Werkzeugverschleiß im Vergleich zu PTFE aus gewebtem Glas.Für optimale Ergebnisse werden weiterhin ordnungsgemäße Bohrparameter und Plasmabehandlung vor der Plattierung empfohlen.Für Dicken über 1,5 mm kann ein minimales Glasgewebe hinzugefügt werden, was die HF-Leistung nicht wesentlich beeinträchtigt, aber die Handhabung erleichtert.

F3: Wie hoch ist die maximale Betriebsfrequenz von TFA300?
Obwohl das Material mit Stripline-Methoden bis zu 40 GHz getestet wurde, unterstützt es Frequenzen bis 77 GHz und darüber hinaus, was es für moderne Millimeterwellen-Radar- und 5G-Backhaul-Anwendungen geeignet macht.

F4: Ist TFA300 für mehrschichtige Platten geeignet?
Seine geringe Z-Achse CTE (30 ppm/°C) und gute Dimensionsstabilität machen ihn für mehrschichtige und sogar hochschichtige Hintergrundflächen geeignet.Das übliche RTF-Kupfer hilft auch beim Binden während der Lamination.

F5: Was bedeutet "50Ω eingebettete Widerstandsfolie"?
TFA300 kann mit einer 50Ω/qq Nickel-Phosphor-Widerstandsfolie (0,2μm dick) auf der Kupferschicht geliefert werden,so dass integriert geformte Dünnschichtwiderstände direkt auf der Platine platziert werden können, wodurch Platz für PCBs eingespart und die Hochfrequenzleistung gegenüber diskreten Oberflächenbauteilen verbessert wird.

F6: Welche Dielektrießdicken sind für TFA300 verfügbar?
Standarddicken reichen von 0,127 mm (5,0 mil) bis 6,35 mm (250 mil), mit Toleranzen pro IPC-Standard..

F7: Sind alle Werte in der Eigenschaftstabelle garantiert?
Die angegebenen Daten sind typische Messwerte, die zur Materialwahl dienen und keine Garantie darstellen.Die Endnutzer sollten die Eignung für ihre spezifische Anwendung durch eigene Prüf- und Qualifizierungsprozesse überprüfen..

F8: Welche Oberflächenveredelungen sind mit TFA300 kompatibel?
Ein weiteres Verfahren ist die Verarbeitung von Schutzgeldern in Form von Schutzgeldern.oder OSP auch mit einer ordnungsgemäßen Oberflächenvorbereitung (Plasmabehandlung) vor der Veredelung kompatibel sind.

Schlussfolgerung

Das TFA300-Laminat von Taizhou Wangling kombiniert die geringverlustreichen Eigenschaften von PTFE mit der Dimensions- und Wärmestabilität von keramisch gefüllten, nicht gewebten Verbundwerkstoffen.Wie durch den 2-Schicht-PCB-Design-Fall gezeigt und durch die umfassende konsolidierte Eigenschaftstabelle unterstützt, erfüllt nicht nur die strengen Anforderungen an die Hochfrequenz, sondern lässt sich auch problemlos in bestehende Fertigungsarbeiten integrieren.und kostengünstiger Ersatz für importierte HF-Substrate, insbesondere in der Luftfahrt, Radar- und Millimeterwellen-Systeme"TFA300 bietet eine überzeugende, bewährte Lösung.
