Steif-Flex-PWB-Brett-Flex-steife Leiterplatte

Hallo jeder.

Heute sprechen wir über Steifflex-PWB.

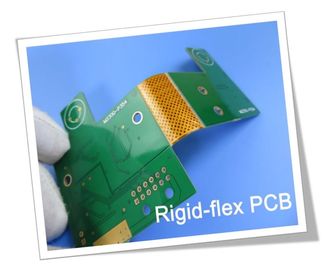

Ein Steifflex-PWB ist- eine Kombination von steifen Brettern und flexible Stromkreise, die letzte flexible Schaffung verbindet sich zwischen den steifen Brettern untereinander, zu denen sie mittels der Bondfalten lamelliert werden. Wie das folgende Diagramm ist Steifflexzeichnung.

Beide Enden sind steifes Brett, flexibler Stromkreis ist in der Mitte.

Der flexible Stromkreis wird separat hergestellt und verpfändet zu den steifen Brettern, entweder symmetrisch d.h. mitten in den steifen Brettern oder asymetrisch d.h. zur äußeren Seite der steifen untereinander verbunden zu werden Bretter.

Überziehen-durch Löcher werden in den steifen Abschnitten des Steifflex-PWBs zur Verfügung gestellt, um elektrische Verbindung zwischen dem flexiblen Stromkreis und den elektronischen Schaltungen der steifen Bretter herzustellen. Die Prozesse sind denen ähnlich, die wenn sie steife mehrschichtige Bretter verwendet werden, herstellen.

Als nächstes aufkommend, lassen Sie uns einen Blick auf zwei PWB-Proben werfen.

Das erste man ist ein Flex-steifes Brett mit 4 Schichten. Der flexible Stromkreis ist in der Mitte, und die zwei Seiten sind steife Platte und symmetrische Struktur. Die Lötmittelmaske ist grün und die Oberfläche wird mit Gold behandelt.

Die zweite Probe ist ein Flex-steifes Brett mit 6 Schichten. Die erste Schicht und die zweite Schicht sind das flexible Brett, gelegen an der Spitze des Flex-steifen Brettes. Das flexible Brett und das steife Brett sind verbundenes bis 1080 prepeg, und die dritte Schicht bis die 6. Schicht ist das steife Brett. Was wir verwendeten, ist FR-4 von ITEQ Company: IT-180A. Die innere Schicht ist 0.5OZ, ist die äußere Schicht 1OZ, ist die ganze fertige Plattenstärke 1.5mm, und das Oberflächenende ist Immersionsgold.

Die hauptsächlichrohstoffe sind Polyimide und FR-4, kupferne Stärkestrecken 0.5oz zu 2oz, PWB-Stärke ist bis 2.0mm und maximale Größe innerhalb 400X 500mm.

Flex-steifes PWB enthält flexiblen Bereich und steifen Bereich, der von der großen Hilfe ist, zum des Innenraumes des Produktes zu sparen, des Volumens des Endprodukts zu verringern und die Leistung des Produktes zu verbessern.

Wenn Sie alle mögliche Fragen haben, treten Sie mit uns bitte in Verbindung.

Danke für das Ablesen.
