Struktur von FPC
Entsprechend der Anzahl von Schichten leitfähiger kupferner Folie, kann FPC in einlagigen Stromkreis, Doppelschichtstromkreis, mehrschichtiger Stromkreis, doppeltes unterteilt werden und so weiter mit Seiten versehen worden.
Einlagige Struktur: der flexible Stromkreis dieser Struktur ist die einfachste Struktur des flexiblen PWBs. Normalerweise ist das Grundmaterial (dielektrische Substrate) + transparenter Gummi (Kleber) + Kupferfolie ein Satz gekaufte Rohstoffe (Halb fertigerzeugnisse), der schützende Film und transparenter Kleber sind eine andere Art gekaufter Rohstoff. Zuerst muss kupferne Folie geätzt werden, um den erforderlichen Stromkreis zu erhalten, und der schützende Film sollte gebohrt werden, um die entsprechende Auflage aufzudecken. Nachdem man gesäubert hat werden die zwei kombiniert, indem man rollt. Dann galvanisierte das hervorgehobene Teil der Auflage Gold oder Zinn, um sich zu schützen. Auf diese Art ist die große Tafel bereit. Im Allgemeinen auch es hat in die entsprechende Form der kleinen Leiterplatte gestempelt. Es gibt auch keinen schützenden Film direkt auf der kupfernen Folie, aber Drucklötende Beschichtung des widerstands, damit die Kosten niedriger sind, aber die mechanische Festigkeit der Leiterplatte werden schlechter. Es sei denn, dass die Stärkeanforderung nicht hoch ist und der Preis so niedrig sein muss, wie möglich, ist es am besten, die Methode des schützenden Filmes anzuwenden.
Doppelschichtstruktur: wenn der Stromkreis zu komplex ist verdrahtet zu werden oder Kupferfolie erforderlich ist, den Boden abzuschirmen, ist es notwendig, eine Doppelschicht oder sogar ein mehrschichtiges zu wählen. Der typischste Unterschied zwischen einer mehrschichtigen und einzelnen Platte ist die Einführung einer perforierten Struktur, zum der Schichten der kupfernen Folie anzuschließen. Der erste Prozess des transparenten Gummis + Grundmaterial- + Kupferfolie ist, Löcher zu machen. Bohrlöcher im Grundmaterial und im Kupfer vereiteln zuerst, sauber und mit einer bestimmten Stärke des Kupfers dann überzogen. Der folgende Herstellungsprozeß ist fast der selbe wie der einlagige Stromkreis.
Doppeltes versah Struktur mit Seiten: beide Seiten des Doppelten versahen FPC lassen Auflagen mit Seiten, hauptsächlich benutzen, um andere Leiterplatten anzuschließen. Obgleich es und Struktur der monomolekularen Schicht ähnlich, aber ist, das Herstellungsverfahren ist sehr unterschiedlich. Sein Rohstoff ist kupferne Folie, schützender Film und transparenter Kleber. Der schützende Film sollte entsprechend der Position der Auflage zuerst gebohrt werden, dann sollte die kupferne Folie hinzugefügt werden, sollten die Auflagen- und Bahnlinien geätzt werden und dann sollte der schützende Film einer anderen Bohrung hinzugefügt werden.

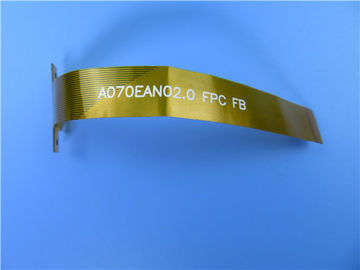

FPC-Fall: Doppeltes versah flexibles PCBs von Shenzhen-Polyimide PCBs mit starken 0.15mm mit Seiten
(Flexible gedruckte Schaltungen sind Produkte nach Maß, das Bild und die gezeigten Parameter sind gerade als Referenz)
Allgemeine Beschreibung
Dieses ist eine Art flexible gedruckte Schaltung für die Anwendung von GPS aufspürend für Autos. Es ist eine 2 Schicht FPC bei starken 0.15mm. Das niedrige Laminat ist von ITEQ, es hat fabriziert pro Klasse 2 IPC 6012 unter Verwendung gelieferter Gerber-Daten.
Parameter- und Leistungsblatt
Größe flexiblen PWBs |
25,77 x 88.47mm |
Zahl von Schichten |
2 |
Brett-Art |
Flexibles PWB |
Brett-Stärke |
0.15mm |
Brett-Material |
Polyimide 25µm |
Brett-Material-Lieferant |
ITEQ |
Tg-Wert des Brett-Materials |
60℃ |
|
PTH-Custärke |
µm ≥20 |
Innere Iayer-Cu thicknes |
N/A |
Oberflächencustärke |
µm 35 |
|
|
Coverlay-Farbe |
Gelb |
Zahl von Coverlay |
2 |
Stärke von Coverlay |
µm 25 |
Versteifungs-Material |
nein |
Versteifungs-Stärke |
N/A |
|
|
Art der Silkscreen-Tinte |
IJR-4000 MW300 |
Lieferant von Silkscreen |
TAIYO |
Farbe von Silkscreen |
Weiß |
Zahl von Silkscreen |
1 |
|
Schalentest von Coverlay |
Nicht peelable |
Legenden-Adhäsion |
3M 90℃ keine Schale nach Min. 3 setzt Zeit Tests fest |
|
Oberflächenende |
Immersions-Gold |
Stärke des Nickels/des Goldes |
Au: 0.03µm (Min.); Ni 2-4µm |
RoHS erforderte |
Ja |
Famability |
94-V0 |
|
Wärmestoß-Test |
Durchlauf, -25℃±125℃, 1000 Zyklen. |
Wärmebelastung |
Durchlauf, 300±5℃, 10 Sekunden, 3 Zyklen. Keine Abblätterung, keine Blasenbildung. |
Funktion |
Elektrischer Test 100% Durchlaufs |
Kunstfertigkeit |
Befolgung IPC-A-600H u. IPC-6013C Klasse 2 |
Eigenschaften und Nutzen
Flexibilität A. Excellent
B. Reducing das Volumen
C., Gewichtsverminderung
D., Übereinstimmung der Versammlung
E., erhöhte Zuverlässigkeit
F., Steuerbarkeit des elektrischen Parameterentwurfs
G. Das Ende kann ganzes sein gelötet
H., Materialfreiwilligkeit
I. niedrige Kosten
J. Continuity der Verarbeitung
Service K. On-time
L. Delivery rechtzeitig: >98%
Anwendung
Anzeigenhintergrundbeleuchtung, Automobil-Sensor-Flexbrett, industrielles Steuerinterfon
