Erklärungen von FPC
Entsprechend der Kombination der Grundmaterial- und Kupferfolie, kann flexible Leiterplatte in zwei Arten unterteilt werden: flexibles Brett mit klebendem und flexiblem Brett ohne Kleber. Der Preis Nichtkleber flexiblen PWBs ist viel höher als der klebenden flexiblen PWBs, aber seine Flexibilität, Kraft zwischen kupferner Folie und Substrat verpfändend und Flachheit des Lötmittels sind auch besser als die klebenden flexiblen PWBs. So wird es nur in den Stoßzeitsituationen, wie verwendet: COF (CHIP AUF FLEX-, flexiblem Brett mit bloßem Chip, der hohen Flachheit der Auflage) und so weiter. Weil sein Preis hoch ist, sind die meisten des flexiblen PCBs, das im Markt verwendet wird, noch klebende flexible Leiterplatte. Weil die flexible Leiterplatte hauptsächlich in der Situation benutzt wird, in der das Verbiegen angefordert wird, wenn der Entwurf oder der Prozess nicht angemessen ist, ist es einfach, Mikrorisse, Schweißen und andere Defekte zu produzieren.
Wirtschaft der Anwendung von FPC
Wenn der Schaltplan verhältnismäßig einfach ist, ist das Gesamtvolumen klein, und der Raum ist passend, die traditionelle interne Verbindung ist viel billiger. Flexible Stromkreise sind eine gute Entwurfswahl, wenn der Stromkreis komplex ist, viele Signale verarbeitet oder spezielle elektrische oder mechanische Anforderungen hat. Wenn die Größe und die Leistung von Anwendungen die Kapazität von steifen Stromkreisen übersteigen, ist flexible Versammlung das wirtschaftlichste. Eine Auflage 12mil mit einem 5mil durch Loch und einen flexiblen Stromkreis mit Linien 3mil und Abstand kann auf einem Dünnfilm fabriziert werden. Deshalb ist sie zuverlässiger, den Chip direkt am Film anzubringen. Es gibt kein flammhemmendes, das eine Ionenquelle sein konnten. Diese Filme sind möglicherweise schützend und verfestigt bei den höheren Temperaturen, um höhere Glasübergangstemperaturen zu erhalten. Flexible Materialien sind weniger teuer als steife Materialien, weil sie von den Verbindungsstücken frei sind.

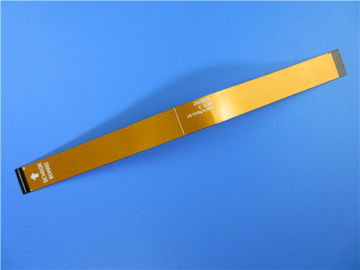

FPC-Fall: Doppeltes versah flexibles PCBs von Shenzhen-Polyimide PCBs mit starken 0.25mm mit Seiten
(FPC sind Produkte nach Maß, das Bild und die gezeigten Parameter sind gerade als Referenz)
Allgemeine Beschreibung
Dieses ist eine Art flexible gedruckte Schaltung für die Anwendung von Zugangs-Systemen. Es ist eine 2 Schicht FPC bei starken 0.25mm. Das niedrige Laminat ist von ITEQ, es hat fabriziert pro Klasse 2 IPC 6012 unter Verwendung gelieferter Gerber-Daten. Polyimideversteifung ist auf dem Einfügungsfach angewandt.
Parameter- und Leistungsblatt
| Größe flexiblen PWBs |
20,22 x 232.47mm |
| Zahl von Schichten |
2 |
| Brett-Art |
Flexibles PWB |
| Brett-Stärke |
0.25mm |
| Brett-Material |
Polyimide (PI) 25um |
| Brett-Material-Lieferant |
ITEQ |
| Tg-Wert des Brett-Materials |
60℃ |
| |
| PTH-Custärke |
µm ≥20 |
| Innere Iayer-Cu thicknes |
N/A |
| Oberflächencustärke |
35um |
| |
|
| Coverlay-Farbe |
Gelb |
| Zahl von Coverlay |
2 |
| Stärke von Coverlay |
µm 25 |
| Versteifungs-Material |
Polyimide |
| Versteifungs-Stärke |
0.2mm |
| |
|
| Art der Silkscreen-Tinte |
IJR-4000 MW300 |
| Lieferant von Silkscreen |
TAIYO |
| Farbe von Silkscreen |
Weiß |
| Zahl von Silkscreen |
2 |
| |
| Schalentest von Coverlay |
Nicht peelable |
| Legenden-Adhäsion |
3M 90℃ keine Schale nach Min. 3 setzt Zeit Tests fest |
| |
| Oberflächenende |
Immersions-Gold |
| Stärke des Nickels/des Goldes |
Au: 0.03µm (Min.); Ni 2-4µm |
| RoHS erforderte |
Ja |
| Famability |
94-V0 |
| |
| Wärmestoß-Test |
Durchlauf, -25℃±125℃, 1000 Zyklen. |
| Wärmebelastung |
Durchlauf, 300±5℃, 10 Sekunden, 3 Zyklen. Keine Abblätterung, keine Blasenbildung. |
| Funktion |
Elektrischer Test 100% Durchlaufs |
| Kunstfertigkeit |
Befolgung IPC-A-600H u. IPC-6013C Klasse 2 |
Eigenschaften und Nutzen
Ausgezeichnete Flexibilität
Verringerung des Volumens
Gewichtsverminderung
Übereinstimmung der Versammlung
Erhöhte Zuverlässigkeit
Steuerbarkeit des elektrischen Parameterentwurfs
Das Ende kann ganzes sein gelötet
Materielle Freiwilligkeit
Niedrige Kosten
Kontinuität der Verarbeitung
Konkurrenzfähiger Preis
Kundenbeanstandungsrate: <1>
Anwendung
Flexibles Flachkabel, Flextastatur für Handyschlüssel, weiches Brett des Tablet-PC-Moduls
Über uns
Bicheng PWB, ein einzigartiger Leiterplattelieferant, der in Shenzhen China angesiedelt wird, dient weltweite Kunden, da es im Jahre 2003 geboren ist. Bei Bicheng läuft jede Reihe von PWB elektrischen Test, AOI-Inspektion, Hochspannungstest, Widerstandsteuertest, Dünnschliff, Lötmittelfähigkeitstest, Wärmebelastungstest, Zuverlässigkeitsprüfung, Isolationswiderstandtest und Ionenverschmutzungstest etc. durch. Schließlich ist sie wie ein schönes an Ihre Hände geliefert zu werden Geschenk.
Unterschiedliche für Ihre Anforderungen zu entsprechen Betriebsskala,
16000-Quadratmeter-Fabrikgebäude
30000-Quadratmeter-Monatsfähigkeit
8000 Arten PWB pro Monat
ISO9001, ISO14001, TS16949, UL bestätigt
Vielzahl von PWB-Technologie, zum der Marktnachfragen abzudecken
HDI-Brett
Schweres kupfernes Brett
Hybrides materielles Brett
Vorhänge über Brett
Hochfrequenzbrett
Metallkernbrett
Immersionsgoldbrett
Mehrschichtiges Brett
Rückwandbrett
Goldgriffbrett
Umfassende Verkäufe halten Vorverkauf, im Verkauf und nach Verkauf instand.
Schnelle CADCAM Prüfung und freies PWB-Zitat
Kostenloses PWB-panelization
Prototyp PWB-Fähigkeit
Massenproduktionsfähigkeit
Schnelle Umkehrproben
Kostenloser PWB-Test
Feste Kartonverpackung
