Erklärungen von FPC
Entsprechend der Kombination der Grundmaterial- und Kupferfolie, kann flexible Leiterplatte in zwei Arten unterteilt werden: flexibles Brett mit klebendem und flexiblem Brett ohne Kleber. Der Preis Nichtkleber flexiblen PWBs ist viel höher als der klebenden flexiblen PWBs, aber seine Flexibilität, Kraft zwischen kupferner Folie und Substrat verpfändend und Flachheit des Lötmittels sind auch besser als die klebenden flexiblen PWBs. So wird es nur in den Stoßzeitsituationen, wie verwendet: COF (CHIP AUF FLEX-, flexiblem Brett mit bloßem Chip, der hohen Flachheit der Auflage) und so weiter. Weil sein Preis hoch ist, sind die meisten des flexiblen PCBs, das im Markt verwendet wird, noch klebende flexible Leiterplatte. Weil die flexible Leiterplatte hauptsächlich in der Situation benutzt wird, in der das Verbiegen angefordert wird, wenn der Entwurf oder der Prozess nicht angemessen ist, ist es einfach, Mikrorisse, Schweißen und andere Defekte zu produzieren.
Wirtschaft der Anwendung von FPC
Wenn der Schaltplan verhältnismäßig einfach ist, ist das Gesamtvolumen klein, und der Raum ist passend, die traditionelle interne Verbindung ist viel billiger. Flexible Stromkreise sind eine gute Entwurfswahl, wenn der Stromkreis komplex ist, viele Signale verarbeitet oder spezielle elektrische oder mechanische Anforderungen hat. Wenn die Größe und die Leistung von Anwendungen die Kapazität von steifen Stromkreisen übersteigen, ist flexible Versammlung das wirtschaftlichste. Eine Auflage 12mil mit einem 5mil durch Loch und einen flexiblen Stromkreis mit Linien 3mil und Abstand kann auf einem Dünnfilm fabriziert werden. Deshalb ist sie zuverlässiger, den Chip direkt am Film anzubringen. Es gibt kein flammhemmendes, das eine Ionenquelle sein konnten. Diese Filme sind möglicherweise schützend und verfestigt bei den höheren Temperaturen, um höhere Glasübergangstemperaturen zu erhalten. Flexible Materialien sind weniger teuer als steife Materialien, weil sie von den Verbindungsstücken frei sind.

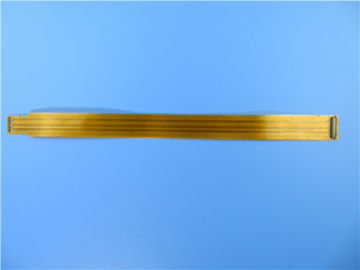

FPC-Fall: Doppeltes versah flexible Leiterplatte FPC mit Immersions-Gold mit Seiten
(FPC sind Produkte nach Maß, das Bild und die gezeigten Parameter sind gerade als Referenz)
Allgemeine Beschreibung
Dieses ist eine Art flexibler Stromkreis für die Anwendung des drahtlosen Routers. Es ist ein Doppeltes mit Seiten versah FPC bei starken 0.3mm. Das niedrige Laminat verwendet von Shengyi. Es hat pro Klasse 2 IPC 6012 unter Verwendung gelieferter Gerber-Daten fabriziert.
Parameter- und Leistungsblatt
| Größe flexiblen PWBs |
300.5X 25.5mm |
| Zahl von Schichten |
2 |
| Brett-Art |
Flexible Stromkreise |
| Brett-Stärke |
0.30mm |
| Brett-Material |
Polyimide (PI) 25µm |
| Brett-Material-Lieferant |
Shengyi |
| Tg-Wert des Brett-Materials |
60℃ |
| |
| PTH-Custärke |
µm ≥20 |
| Innere Iayer-Cu thicknes |
N/A |
| Oberflächencustärke |
35um |
| |
| Coverlay-Farbe |
Gelb |
| Zahl von Coverlay |
2 |
| Stärke von Coverlay |
µm 25 |
| Versteifungs-Material |
NEIN |
| Versteifungs-Stärke |
N/A |
| |
| Art der Silkscreen-Tinte |
NEIN |
| Lieferant von Silkscreen |
N/A |
| Farbe von Silkscreen |
N/A |
| Zahl von Silkscreen |
N/A |
| |
| Schalentest von Coverlay |
Nicht peelable |
| Legenden-Adhäsion |
3M 90℃ keine Schale nach Min. 3 setzt Zeit Tests fest |
| |
| Oberflächenende |
Immersions-Gold |
| Stärke des Nickels/des Goldes |
Au: 0.03µm (Min.); Ni 2-4µm |
| RoHS erforderte |
Ja |
| Famability |
94-V0 |
| |
| Wärmestoß-Test |
Durchlauf, -25℃±125℃, 1000 Zyklen. |
| Wärmebelastung |
Durchlauf, 300±5℃, 10 Sekunden, 3 Zyklen. Keine Abblätterung, keine Blasenbildung. |
| Funktion |
Elektrischer Test 100% Durchlaufs |
| Kunstfertigkeit |
Befolgung IPC-A-600H u. IPC-6013C Klasse 2 |
Eigenschaften und Nutzen
Ausgezeichnete Flexibilität
Verringerung des Volumens
Gewichtsverminderung
Übereinstimmung der Versammlung
Erhöhte Zuverlässigkeit
Steuerbarkeit des elektrischen Parameterentwurfs
Das Ende kann ganzes sein gelötet
Materielle Freiwilligkeit
Niedrige Kosten
Kontinuität der Verarbeitung
Variierter Versandart
Konstruktive Gestaltung verhindert Probleme an in der Produktion vor auftreten.
Anwendung
Laser gehen FPC, Prüfer der medizinischen Ausrüstung, weiches Brett der Tabletantenne voran
Qualitäts-Politik
Bicheng hat Reihe Managementverfahren und -ansätze entwickelt, um zu versichern, dass PCBs gemäß den Anforderungen der Kunden, einschließlich der Auswahl der Verkäufer, der im Entstehen befindliches Werk (WIP)-Inspektion, abgehenden der Lieferungsinspektion und des Kundendiensts etc. sind.
Bewertung und Rechnungsprüfung von Lieferanten
Lieferanten müssen durch Bicheng ausgewertet werden. Darüber hinaus bewertet Bicheng und zu ordnen erfüllen Lieferanten jedes Jahr, um den gelieferten Materialien zu garantieren Bichengs Bedingungen. Außerdem entwickeln Bicheng ununterbrochen Lieferanten und überwachen sie, um ihr Qualitäts- und Umweltmanagement zu verbessern, das auf den Systemen von ISO9001 u. von ISO14001 basiert.
Vertrags-Bewertung
Bicheng wiederholt und überprüft die Anforderungen des Kunden, zu überprüfen, ob wir die Fähigkeit haben, zum der Anforderungen der Kunden einschließlich Spezifikationen, Lieferung und andere Nachfragen vor dem Annehmen eines Auftrages gerecht zu werden.
Herstellung, Rechnungsprüfung und Steuerung von Herstellungsdaten.
Wenn Entwurfsdaten und Spezifikationen der Kunden zu unserer Marktabteilung zur Verfügung gestellt werden, muss Bicheng alle Anforderungen überprüfen. Dann wandeln Sie die Entwurfsdaten in Herstellungsdaten durch Nocken um. Schließlich wird eine Herstellungsanweisung (MI) entsprechend dem wirklichen Herstellungsverfahren und den Technologien für Herstellungsabteilung als die Basis für tatsächliche Herstellung erzeugt. MI muss von den unabhängigen Ingenieuren und VON QA-Ingenieuren vor Frage wiederholt werden.
Ankommende materielle Qualitätskontrolle
Vor der Einlagerung alle Materialien müssen kontrolliert werden. Wir stellten eine Reihe strenges Kontrollverfahren und Anweisung, die ankommenden Materialien zu steuern her. Außerdem garantieren verschiedene genaue Untersuchungsinstrumente und Apparate der Fähigkeit, um das materielle gute zu beurteilen oder nicht. Wir geben Material mit FIFOprinzip heraus und geben heraus „Warnung“ für das Material, das die Haltbarkeitsdauer erreicht, um sicherzustellen, dass die Materialien oben vor Ende benutzt werden.
Steuerung des Produktionsverfahrens
Rechte Herstellungsanweisung (MI), umfassendes Ausrüstungsmanagement und die Wartung und prozesskontrollierte, strenge WIP-Inspektion und die Überwachung sowie Arbeitsanweisung, alle die machen den ganzen total gesteuerten Herstellungsprozeß.
Abschließende Steuerung und Inspektion
Alles PCBs müssen das offene durchgelaufen werden und kurzer Test sowie Sichtprüfung nach führten die spezifizierten körperlichen Tests. Wir besitzen verschiedenes modernes Testgerät einschließlich besonders angefertigt, Sondenfliegen-Testmaschinen, um zu garantieren, dass jedes PWB geprüftes 100% ist.
Produkt-Lieferungs-Rechnungsprüfung
Wir gründeten eine engagierte FQA-Abteilung, um die PWB-Produkte entsprechend des den Spezifikationen und den Anforderungen Kunden zu kontrollieren, indem wir probierten. Qualifiziertes PCBs werden verpackt werden.
FQA muss eine 100% Rechnungsprüfung der Lagerverpackungs- und -verschiffenprodukte, einschließlich Produktzahl auch und so weiter durchführen, Kundenzahl, Produktquantität, Verschiffenadresse vor Versand.
Kundendienst
Wir gründeten ein Berufskundendienstteam, um mit Kunden und fristgerechtem Abkommen mit den Kundenfeedbacks proaktiv uns zu verständigen. Wir konzentrieren in hohem Grade uns auf den Bedarf der Kunden und die Kundennachfragen zu verstehen, fristgerecht, um die Politik von Kundendienst- und PWB-Produktanforderungen zu justieren.
