Kurze Einleitung von FPC
Flexible Leiterplatte (FPC) gekennzeichnet als „weiches Brett“. In der Industrie ist FPC eine Leiterplatte, die vom flexiblen isolierenden Substrat gemacht wird (hauptsächlich Polyimide- oder Polyester-Film), das viele Vorteile hat, die steife Leiterplatten nicht haben. Zum Beispiel kann es frei verbogen werden, die Wunde, gefaltet worden. Das Volumen von elektronischen Produkten kann durch die Anwendung von FPC groß verringert werden, das für die Entwicklung von elektronischen Produkten in Richtung der hohen Dichte, der Miniaturisierung und der hohen Zuverlässigkeit passend ist. Deshalb ist FPC in Luftfahrt-, in Militär, Mobilkommunikation, Laptop, Computerperipherie-, PDA, Digitalkamera und andere Felder oder Produkte weit verbreitet gewesen.
FPC hat auch die Vorteile der guten Wärmeableitung, des solderability, der einfachen Montage und der niedrigen Kosten.
Flexible Leiterplatte hat eine Schicht, zwei Schichten und mehrschichtiges Brett. Das Grundmaterial ist plattiertes Laminat des Polyimide. Diese Art des Materials hat hohe Hitzebeständigkeit und gute Masshaltigkeit. Es ist das Endprodukt durch das Drücken mit dem Beschichtungsfilm, der mechanischen Schutz und gute elektrische Isolierung hat. Die Oberfläche und die Innenleiter von doppelseitigen und mehrschichtigen Leiterplatten werden metallisiert, um die elektrische Verbindung von inneren und äußeren Schichten zu verwirklichen.
Die Funktion der flexiblen Leiterplatte kann in vier Arten nämlich Abflussleitung, gedruckte Schaltung, Verbindungsstück und mehrfunktionales integriertes System unterteilt werden, die Hilfshydraulikanlage des Computers, des Computerperipherie, Verbraucherhaushaltselektrogerät und Automobil bedecken, etc.

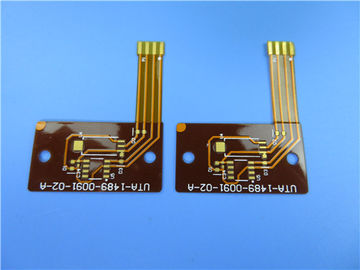

FPC-Fall: Einseitige flexible gedruckte Schaltung (FPC) errichtet auf Polyimide mit Immersions-Gold
(FPC sind Produkte nach Maß, das Bild und die gezeigten Parameter sind gerade als Referenz)
Allgemeine Beschreibung
Dieses ist eine Art flexible gedruckte Schaltung für die Anwendung von Bluetooth-Kopfhörer. Es ist eine einseitige Schicht FPC bei starken 0.15mm. Das niedrige Laminat ist von Shengyi. Es hat pro Klasse 2 IPC 6012 unter Verwendung gelieferter Gerber-Daten fabriziert. Polyimideversteifung ist auf dem Einfügungsfach angewandt.
Parameter- und Leistungsblatt
PWB-GRÖSSE |
45 x 33mm=1PCS |
BRETT-ART |
|
Zahl von Schichten |
Einseitiges PWB |
Oberflächenberg-Komponenten |
JA |
Durch Loch-Komponenten |
nein |
SCHICHT STACKUP |
Kupfer ------- 35um (1oz) |
Polyimide 0.1mm |
TECHNOLOGIE |
|
Minimale Spur und Raum: |
12mil/12mil |
Minimale/maximale Löcher: |
2.5mm |
Zahl von verschiedenen Löchern: |
1 |
Zahl von Bohrlöchern: |
2 |
Zahl von Ausfräsungen: |
0 |
Zahl von internen Ausschnitten: |
0 |
Widerstand-Steuerung |
NEIN |
BRETT-MATERIAL |
|
Glasepoxid: |
Polyimide 0.1mm, FPC |
Abschließender Folie External: |
1oz |
Abschließende Folie intern: |
0oz |
Abschließende Höhe von PWB: |
0.1mm ±0.05 |
ÜBERZUG UND BESCHICHTUNG |
|
Oberflächenende |
Electroless Nickel über Immersions-Gold (ENIG) (1 µ“ über µ 100“ Nickel) |
Lötmittel-Maske treffen auf zu: |
SPITZE |
Lötmittel-Masken-Farbe: |
Gelb, Coverlay |
Lötmittel-Masken-Art: |
LPSM |
CONTOUR/CUTTING |
Laser-Schnitt |
MARKIERUNG |
|
Seite der Teillegende |
SPITZE |
Farbe der Teillegende |
Weiß, IJR-4000 MW300, Taiyo lieferte. |
Hersteller-Name oder Logo: |
Markiert auf dem Brett in einem Leiter und in einem leged FREIEN BEREICH |
ÜBER |
Keine überzogen durch Loch (NPTH) |
FLAMIBILITY-BEWERTUNG |
Zustimmung Min. ULs 94-V0. |
MASS-TOLERANZ |
|
Entwurfsmaß: |
0,0059" (0.15mm) |
Brettüberzug: |
0,0030" (0.076mm) |
Bohrgerättoleranz: |
0,002" (0.05mm) |
TEST |
100% früherer Versand elektrischen Tests |
ART DER GELIEFERT ZU WERDEN GRAFIK |
E-Mail-Datei, Gerber RS-274-X, PCBDOC usw. |
VERSORGUNGSBEREICH |
Weltweit global. |
Eigenschaften und Nutzen
Ausgezeichnete Flexibilität
Verringerung des Volumens
Gewichtsverminderung
Übereinstimmung der Versammlung
Erhöhte Zuverlässigkeit
Steuerbarkeit des elektrischen Parameterentwurfs
Das Ende kann ganzes sein gelötet
Materielle Freiwilligkeit
Niedrige Kosten
Kontinuität der Verarbeitung
Keine Probe der Mindestbestellmenge und der niedrigen Kosten.
Mehr als 15 Jahre Erfahrung
Anwendung
Dünnfilmschalter, Handybatterieflexbrett, weiches Brett der medizinischen Tastatur
