2- Schicht-flexible gedruckte Schaltung (FPC) errichtet auf Polyimide für Modem-Radioapparat

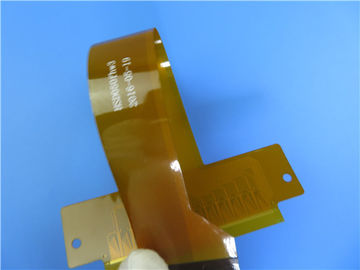

(Flexible gedruckte Schaltungen sind Produkte nach Maß, das Bild und die gezeigten Parameter sind gerade als Referenz)
Allgemeine Beschreibung
Dieses ist eine Art flexible gedruckte Schaltung von 2 Schicht (FPC) errichtet auf Polyimide für die Anwendung des Modem-Radioapparates.
Grundspezifikationen
Grundmaterial: Polyimide 12.5μm + 0.2mm Polyimideversteifung.
Schichtzählung: 2 Schichten
Art: Einzelnes FPC
Format: 135mm x 82mm = 1 Art = 1-teilig
Oberflächenende: Immersionsgold
Kupfernes Gewicht: Äußeres inneres Schicht 0 der Schicht 35 μm/μm
Lötmittel-Maske/Legende: Gelbes coverlay/weiß
Abschließende PWB-Höhe: 0,15 Millimeter
Standard: Klasse 2 IPC 6012
Verpackung: 100 Stücke werden für Versand verpackt.
Vorbereitungs- und Anlaufzeit: 10 Werktage
Haltbarkeitsdauer: 6 Monate
Eigenschaften und Nutzen
Verringerung des Volumens;
Übereinstimmung der Versammlung;
Steuerbarkeit des elektrischen Parameterentwurfs;
SMT-Prozess ist gegen das Aufschmelzlöten beständig, beständig zu überarbeiten;
16000-Quadratmeter-Werkstatt;
Konkurrenzfähiger Preis;
Einschaltzeit-Service;
Mehr als 18 Jahre PWB-Erfahrung;
Anwendungen
kapazitiver Touch Screen/Gremium, Handyantennenflexbrett, Automobil GPS-Navigationsflexbrett, Kontaktgurt des industriellen Interfons des Tintenstrahldruckers Steuer, weiches Brett des VerbraucherKartenlesers.
Allgemeine Eigenschaften einseitigen FCCL
| Adhesiveless flexibles kupfernes plattiertes Laminat des Simplex (SF201) |
| Test-Einzelteil |
Behandlungs-Zustand |
Einheit |
Eigentums-Datum |
| Ipc-Standard * Wert |
Typischer Wert |
| SF201 0512SE |
SF201 0518SR |
| Schälfestigkeit (90º) |
|
N/mm |
≥0.525 |
1,0 |
0,9 |
| 288℃, 5s |
≥0.525 |
1,0 |
0,9 |
| Faltende Ausdauer (MIT) |
R0.8 X 4.9N |
Zeiten |
- |
>10000 |
>10000 |
| Wärmebelastung |
288℃, 20s |
- |
- |
Keine Abblätterung |
Keine Abblätterung |
| Masshaltigkeit |
MD |
E-0.5/150 |
% |
±0.2 |
±0.1 |
±0.1 |
| TD |
±0.1 |
±0.1 |
| Chemikalienbeständigkeit |
Nach Exposition gegenüber Gefahrstoffen |
% |
≥80 |
>90 |
>90 |
| Dielektrizitätskonstante (1MHz) |
C-24/23/50 |
- |
≤4.0 |
3,2 |
3,2 |
| Verlustfaktor (1MHz) |
C-24/23/50 |
- |
≤0.01 |
0,008 |
0,008 |
| Volumen Resistvitiy |
C-96/35/90 |
MΩ-cm |
≥10^6 |
4,5 x 10^8 |
4,5 x 10^8 |
| Oberflächenwiderstand |
C-96/35/90 |
MΩ |
≥10^5 |
3,0 x 10^6 |
3,0 x 10^6 |
Erklärungen von FPC
Entsprechend der Kombination des Grundmaterials und der kupfernen Folie, kann flexible Leiterplatte in zwei Arten unterteilt werden: flexibles Brett mit klebendem und flexiblem Brett ohne Kleber. Der Preis Nichtkleber flexiblen PWBs ist viel höher als der klebenden flexiblen PWBs, aber seine Flexibilität, Kraft zwischen kupferner Folie und Substrat verpfändend und Flachheit des Lötmittels sind auch besser als die klebenden flexiblen PWBs. So wird es nur in den Stoßzeitsituationen, wie verwendet: COF (CHIP AUF FLEX-, flexiblem Brett mit bloßem Chip, der hohen Flachheit der Auflage) und so weiter. Weil sein Preis hoch ist, sind die meisten des flexiblen PCBs, das im Markt verwendet wird, noch klebende flexible Leiterplatte. Weil die flexible Leiterplatte hauptsächlich in der Situation benutzt wird, in der das Verbiegen angefordert wird, wenn der Entwurf oder der Prozess nicht angemessen ist, ist es einfach, Mikrorisse, Schweißen und andere Defekte zu produzieren.
Wirtschaft der Anwendung von FPC
Wenn der Schaltplan verhältnismäßig einfach ist, ist das Gesamtvolumen klein, und der Raum ist passend, die traditionelle interne Verbindung ist viel billiger. Flexible Stromkreise sind eine gute Entwurfswahl, wenn der Stromkreis komplex ist, viele Signale verarbeitet oder spezielle elektrische oder mechanische Anforderungen hat. Wenn die Größe und die Leistung von Anwendungen die Kapazität von steifen Stromkreisen übersteigen, ist flexible Versammlung das wirtschaftlichste. Eine Auflage 12mil mit einem 5mil durch Loch und einen flexiblen Stromkreis mit Linien 3mil und dem Abstand kann auf einem Dünnfilm fabriziert werden. Deshalb ist sie zuverlässiger, den Chip direkt am Film anzubringen. Es gibt das könnte eine Ionenquelle sein nicht flammhemmend. Diese Filme sind möglicherweise schützend und verfestigten sich bei den höheren Temperaturen, um höhere Glasübergangstemperaturen zu erhalten. Flexible Materialien sind weniger teuer als steife Materialien, weil sie von den Verbindungsstücken frei sind.
