Herkunftsort: | China |
Markenname: | Bicheng Enterprise |
Zertifizierung: | UL |
Modellnummer: | BIC-0261-V2.61 |
Min Bestellmenge: | 1 |
---|---|
Preis: | USD 2.99-6.99 PER PIECE |
Verpackung Informationen: | Vakuum |
Lieferzeit: | 5-6 Werktage |
Zahlungsbedingungen: | T / T, Western Union |
Versorgungsmaterial-Fähigkeit: | 45000 Stücke pro Monat |
Zahl von Schichten: | 4 | Glasepoxid:: | Polyimide (PU) 25um |
---|---|---|---|
Abschließende Folie: | 1 Unze | Abschließende Höhe von PWB:: | 0,25 Millimeter ±10% |
Oberflächenende: | Immersions-Gold | Lötmittel-Masken-Farbe:: | Schwarz |
Farbe der Teillegende: | weiß | Test: | 100% früherer Versand elektrischen Tests |

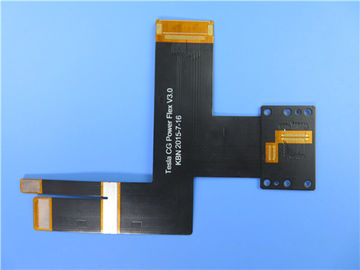

4 Schicht flexibles PCBs errichtet auf Polyimide mit FR4 als Versteifung
(FPC sind Produkte nach Maß, das Bild und die gezeigten Parameter sind gerade als Referenz)
Allgemeine Beschreibung
Dieses ist eine Art flexibler Stromkreis für die Anwendung der Gegensprechanlage. Es ist eine mehrschichtige 4 Schicht FPC bei starken 0.25mm. Das niedrige Laminat verwendet von ITEQ, es hat fabriziert pro Klasse 2 IPC 6012 unter Verwendung gelieferter Gerber-Daten. Zwei Arten Versteifungen werden auf der Rückseite und der Oberseite angewendet.
Parameter- und Leistungsblatt
Größe flexiblen PWBs | 71,25 x 80,38 |
Zahl von Schichten | 4 |
Brett-Art | Flexibles PWB |
Brett-Stärke | 0.25mm |
Brett-Material | Polyimide (PU) 25µm |
Brett-materieller Lieferant | ITEQ |
Tg-Wert des Brett-Materials | 60℃ |
PTH-Custärke | µm ≥20 |
Innere Iayer-Cu thicknes | µm 35 (1oz) |
Oberflächencustärke | µm 35 (1oz) |
Coverlay-Farbe | Schwarz |
Zahl von Coverlay | 2 |
Stärke von Coverlay | µm 25 |
Versteifungs-Material | FR-4/Edelstahl |
Versteifungs-Stärke | 1.0mm/0.2mm |
Art der Silkscreen-Tinte | IJR-4000 MW300 |
Lieferant von Silkscreen | TAIYO |
Farbe von Silkscreen | Weiß |
Zahl von Silkscreen | 1 |
Schale des Tests von Coverlay | Kein peelable |
Legenden-Adhäsion | 3M 90℃ nach Min. dem Test mit 3mal nicht abziehend |
Oberflächenende | Immersions-Gold |
Stärke des Nickels/des Goldes | Au: 0.03µm (Min.); Ni 2-4µm |
RoHS erforderte | Ja |
Famability | 94-V0 |
Wärmestoß-Test | Durchlauf, -25℃±125℃, 1000 Zyklen. |
Wärmebelastung | Durchlauf, 300±5℃, 10 Sekunden, 3 Zyklen. Keine Abblätterung, keine Blasenbildung. |
Funktion | Elektrischer Test 100% Durchlaufs |
Kunstfertigkeit | Befolgung IPC-A-600H u. IPC-6013C Klasse 2 |
Eigenschaften und Nutzen
Ausgezeichnete Flexibilität
Verringerung des Volumens
Gewichtsverminderung
Übereinstimmung der Versammlung
Erhöhte Zuverlässigkeit
Das Ende kann ganzes sein gelötet
Materielle Freiwilligkeit
Niedrige Kosten
Einschaltzeit-Service
Kundenbeanstandungsrate: <1>
Anwendungen
Universeller weicher heller Streifen LED, weiches Brett des kapazitiven Schirmes des Tablet-PCs, Handykameraflexbrett
Kurze Einleitung von FPC
Flexible Leiterplatte (FPC) gekennzeichnet als „weiches Brett“. In der Industrie ist FPC eine Leiterplatte, die vom flexiblen isolierenden Substrat gemacht wird (hauptsächlich Polyimide- oder Polyester-Film), das viele Vorteile hat, dass steife Leiterplatten nicht haben. Zum Beispiel kann es frei verbogen werden, gedreht, gefaltet worden. Das Volumen von elektronischen Produkten kann, durch die Anwendung von FPC groß verringert werden, das für die Entwicklung von elektronischen Produkten in Richtung mit hoher Dichte passend ist, Miniaturisierung und hohe Zuverlässigkeit. Deshalb ist FPC in Luftfahrt-, Militär, Mobilkommunikation, Laptop, Computerperipherie-, PDA, Digitalkamera und andere Felder oder Produkte weitverbreitet gewesen.
FPC hat auch die Vorteile der guten Wärmeableitung, des solderability, der einfachen Montage und der niedrigen Kosten.
Flexible Leiterplatte hat eine Schicht, zwei Schichten und mehrschichtiges Brett. Das Grundmaterial ist plattiertes Laminat des Polyimide. Diese Art des Materials hat hohe Hitzebeständigkeit und gute Masshaltigkeit. Es ist das Endprodukt durch das Drücken mit dem beschichtenden Film, der mechanischen Schutz und gute elektrische Isolierung hat. Die Oberfläche und die Innenleiter von doppelseitigen und mehrschichtigen Leiterplatten werden metallisiert, um die elektrische Verbindung von inneren und äußeren Schichten zu verwirklichen.
Die Funktion der flexiblen Leiterplatte kann in vier Arten unterteilt werden, nämlich Abflussleitung, gedruckte Schaltung, Verbindungsstück und mehrfunktionales integriertes System, die Hilfshydraulikanlage des Computers, des Computerperipherie, Verbraucherhaushaltselektrogerät und Automobil bedecken, etc.
