Rogers PWB RO4350B, 4003C; Rogers 5880, 5870, 6002, 6010, 6006, 6035; RO3003, RO3035, RO3006, RO3010, RO3210
Takonisches PWB TLX-8, TLX-6, TLX-9, TLX-0, TLX-7, TLY-3, TLY-5, RF-35TC, RF-60TC, RF-35A2, RF-60A, AD450, AD600, TMM4
Herkunftsort: | China |
Markenname: | Bicheng Enterprise |
Zertifizierung: | UL |
Modellnummer: | BIC-0257-V2.57 |
Min Bestellmenge: | 1 |
---|---|
Preis: | USD 2.99-6.99 PER PIECE |
Verpackung Informationen: | Vakuum |
Lieferzeit: | 5-6 Werktage |
Zahlungsbedingungen: | T / T, Western Union |
Versorgungsmaterial-Fähigkeit: | 45000 Stücke pro Monat |
Zahl von Schichten: | 2 | Glasepoxid:: | Polyimide (PU) 25um |
---|---|---|---|
Abschließende Folie: | 2 Unze | Abschließende Höhe von PWB:: | 0,15 Millimeter ±10% |
Oberflächenende: | Immersions-Gold | Lötmittel-Masken-Farbe:: | Gelb |
Farbe der Teillegende: | weiß | Test: | 100% früherer Versand elektrischen Tests |
Flexible gedruckte Schaltungen | Doppelseitiges flexibles PCBs | Immersions-Gold FPC | Polyimide PCBs
(FPC sind Produkte nach Maß, das Bild und die gezeigten Parameter sind gerade als Referenz)
Allgemeine Beschreibung

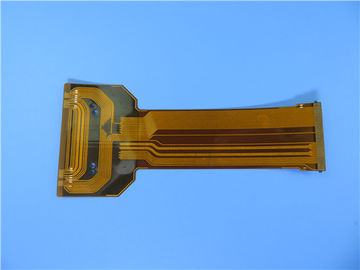

Dieses ist eine Art flexible gedruckte Schaltung für die Anwendung von Bluetooth-Kopfhörer. Es ist eine 2 Schicht FPC bei starken 0.15mm. Das niedrige Laminat ist von Shengyi, es hat fabriziert pro Klasse 2 IPC 6012 unter Verwendung gelieferter Gerber-Daten. Polyimideversteifung wird auf dem Einfügungsfach angewendet.
Parameter- und Leistungsblatt
Größe flexiblen PWBs | 41.5X 112.3mm |
Zahl von Schichten | 2 |
Brett-Art | Flexibles PWB |
Brett-Stärke | 0.15mm |
Brett-Material | Polyimide (PU) 25µm |
Brett-materieller Lieferant | ITEQ |
Tg-Wert des Brett-Materials | 60℃ |
PTH-Custärke | µm ≥20 |
Innere Iayer-Cu thicknes | N/A |
Oberflächencustärke | 70um |
Coverlay-Farbe | Gelb |
Zahl von Coverlay | 2 |
Stärke von Coverlay | µm 25 |
Versteifungs-Material | Polyimide |
Versteifungs-Stärke | 0.2mm |
Art der Silkscreen-Tinte | IJR-4000 MW300 |
Lieferant von Silkscreen | TAIYO |
Farbe von Silkscreen | Weiß |
Zahl von Silkscreen | 1 |
Schale des Tests von Coverlay | Kein peelable |
Legenden-Adhäsion | 3M 90℃ nach Min. dem Test mit 3mal nicht abziehend |
Oberflächenende | Immersions-Gold |
Stärke des Nickels/des Goldes | Au: 0.03µm (Min.); Ni 2-4µm |
RoHS erforderte | Ja |
Famability | 94-V0 |
Wärmestoß-Test | Durchlauf, -25℃±125℃, 1000 Zyklen. |
Wärmebelastung | Durchlauf, 300±5℃, 10 Sekunden, 3 Zyklen. Keine Abblätterung, keine Blasenbildung. |
Funktion | Elektrischer Test 100% Durchlaufs |
Kunstfertigkeit | Befolgung IPC-A-600H u. IPC-6013C Klasse 2 |
Eigenschaften und Nutzen
Ausgezeichnete Flexibilität
Verringerung des Volumens
Gewichtsverminderung
Übereinstimmung der Versammlung
Erhöhte Zuverlässigkeit
Materielle Freiwilligkeit
Niedrige Kosten
Kontinuität der Verarbeitung
Großer Kundendienst
DDU-Haus-Hausversand mit wettbewerbsfähigen Versandkosten.
Anwendungen
Tastatur FPC, industrielle Steueraudiogeräte, LCD-Fernsehweiches Brett, weiches Brett der Digitalkamera
Kurze Einleitung von FPC
Flexible Leiterplatte (FPC) gekennzeichnet als „weiches Brett“. In der Industrie ist FPC eine Leiterplatte, die vom flexiblen isolierenden Substrat gemacht wird (hauptsächlich Polyimide- oder Polyester-Film), das viele Vorteile hat, dass steife Leiterplatten nicht haben. Zum Beispiel kann es frei verbogen werden, gedreht, gefaltet worden. Das Volumen von elektronischen Produkten kann, durch die Anwendung von FPC groß verringert werden, das für die Entwicklung von elektronischen Produkten in Richtung mit hoher Dichte passend ist, Miniaturisierung und hohe Zuverlässigkeit. Deshalb ist FPC in Luftfahrt-, Militär, Mobilkommunikation, Laptop, Computerperipherie-, PDA, Digitalkamera und andere Felder oder Produkte weitverbreitet gewesen.
FPC hat auch die Vorteile der guten Wärmeableitung, des solderability, der einfachen Montage und der niedrigen Kosten.
Flexible Leiterplatte hat eine Schicht, zwei Schichten und mehrschichtiges Brett. Das Grundmaterial ist plattiertes Laminat des Polyimide. Diese Art des Materials hat hohe Hitzebeständigkeit und gute Masshaltigkeit. Es ist das Endprodukt durch das Drücken mit dem beschichtenden Film, der mechanischen Schutz und gute elektrische Isolierung hat. Die Oberfläche und die Innenleiter von doppelseitigen und mehrschichtigen Leiterplatten werden metallisiert, um die elektrische Verbindung von inneren und äußeren Schichten zu verwirklichen.
Die Funktion der flexiblen Leiterplatte kann in vier Arten unterteilt werden, nämlich Abflussleitung, gedruckte Schaltung, Verbindungsstück und mehrfunktionales integriertes System, die Hilfshydraulikanlage des Computers, des Computerperipherie, Verbraucherhaushaltselektrogerät und Automobil bedecken, etc.
