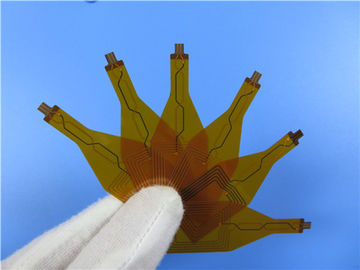

Doppelschicht flexibles PWB errichtet auf Polyimide mit Immersions-Gold und PU-Versteifung

Doppelschicht flexibles PWB errichtet auf Polyimide mit Immersions-Gold und PU-Versteifung

(FPC sind Produkte nach Maß, das Bild und die gezeigten Parameter sind gerade als Referenz)

Allgemeine Beschreibung

Dieses ist eine Art flexible gedruckte Schaltung (FPC) für die Anwendung von Wi-FI-Antenne. Es ist ein Brett mit 2 Schichten Flexbei 0.15mm dick. Es enthält gelbes coverlay (Lötmittelmaske) und ohne Silkscreen auf gesamtem Brett, und Immersionsgold wird auf Auflagen angewendet. Polyimide, wie Versteifung auf dem Verbindungsstückfach angewendet wird. Das niedrige Laminat ist von Shengyi und sie werden pro Klasse 2 IPC 6012 unter Verwendung gelieferter Gerber-Daten fabriziert. Je werden 200 Stücke für Versand verpackt.

Parameter- und Leistungsblatt

Eigenschaften und Nutzen

Ausgezeichnete Flexibilität;

Verringerung des Volumens;

Gewichtsverminderung;

8000 Arten PWB pro Monat;

Schnelle CADCAM Prüfung und freies PWB-Zitat;

Keine Mindestbestellmenge. 1 Stück ist verfügbar;

Massenproduktionsfähigkeit;

Einschaltzeit-Service;

Mehr als 18 Jahre Erfahrung;

Anwendungen

Tastatur FPC; Spielzeuglampenstreifen; Anzeigenhintergrundbeleuchtung; Flextastatur für Handyschlüssel; Weiches Brett Positions-Antenne; Lcd-Fernsehweiches Brett; Weiches Brett der Digitalkamera.

Erklärungen von FPC

Entsprechend der Kombination des Grundmaterials und der kupfernen Folie, kann flexible Leiterplatte in zwei Arten unterteilt werden: flexibles Brett mit klebendem und flexiblem Brett ohne Kleber. Der Preis Nichtkleber flexiblen PWBs ist viel höher als der klebenden flexiblen PWBs, aber seine Flexibilität, Kraft zwischen kupferner Folie und Substrat verpfändend und Flachheit des Lötmittels sind auch besser als die klebenden flexiblen PWBs. So wird es nur in den Stoßzeitsituationen, wie verwendet: COF (CHIP AUF FLEX-, flexiblem Brett mit bloßem Chip, der hohen Flachheit der Auflage) und so weiter. Weil sein Preis hoch ist, sind die meisten des flexiblen PCBs, das im Markt verwendet wird, noch klebende flexible Leiterplatte. Weil die flexible Leiterplatte hauptsächlich in der Situation benutzt wird, in der das Verbiegen angefordert wird, wenn der Entwurf oder der Prozess nicht angemessen ist, ist es einfach, Mikrorisse, Schweißen und andere Defekte zu produzieren.

Wirtschaft der Anwendung von FPC

Wenn der Schaltplan verhältnismäßig einfach ist, ist das Gesamtvolumen klein, und der Raum ist passend, die traditionelle interne Verbindung ist viel billiger. Flexible Stromkreise sind eine gute Entwurfswahl, wenn der Stromkreis komplex ist, viele Signale verarbeitet oder spezielle elektrische oder mechanische Anforderungen hat. Wenn die Größe und die Leistung von Anwendungen die Kapazität von steifen Stromkreisen übersteigen, ist flexible Versammlung das wirtschaftlichste. Eine Auflage 12mil mit einem 5mil durch Loch und einen flexiblen Stromkreis mit Linien 3mil und dem Abstand kann auf einem Dünnfilm fabriziert werden. Deshalb ist sie zuverlässiger, den Chip direkt am Film anzubringen. Es gibt das könnte eine Ionenquelle sein nicht flammhemmend. Diese Filme sind möglicherweise schützend und verfestigten sich bei den höheren Temperaturen, um höhere Glasübergangstemperaturen zu erhalten. Flexible Materialien sind weniger teuer als steife Materialien, weil sie von den Verbindungsstücken frei sind.
