Immersions-Golddoppeltzugang flexibler Polyimide PCBs FPC PCBs-Hersteller mit weißem Silkscreen

Produktdetails:

Herkunftsort:	China
Markenname:	Bicheng Enterprise Limited
Zertifizierung:	UL
Modellnummer:	BIC-0420-V4.20

Zahlung und Versand AGB:

Min Bestellmenge:	1
Preis:	USD20~30
Verpackung Informationen:	Vakuum
Lieferzeit:	4-5 Werktage
Zahlungsbedingungen:	T / T, Paypal
Versorgungsmaterial-Fähigkeit:	45000 Stücke pro Monat

Kontakt

Ausführliche Produkt-Beschreibung

Zahl von Schichten:	2	Brettmaterial:	HAUSTIER 25µm, ITEQ
Brett dick:	0.20mm	Oberflächencustärke:	µm 35
Oberflächengüte:	Immersionsgold	Lötmittelmaskenfarbe:	Schwarz
Farbe von Silkscreen:	Weiß	Test:	100% früherer Versand elektrischen Tests

Produktprofil

1,1 allgemeine Beschreibung

Dieses ist eine Art flexible gedruckte Schaltung für die Anwendung der Tastaturantenne. Es ist

eine 2 Schicht FPC bei 0.2mm stark. Das niedrige Laminat ist von ITEQ, es hat fabriziert pro

Klasse 2 IPC 6012 unter Verwendung gelieferter Gerber-Daten.

1,2 Eigenschaften und Nutzen

A., ausgezeichnete Flexibilität
B., Verringerung des Volumens
C., Gewichtsverminderung
D., Übereinstimmung der Versammlung
E., erhöhte Zuverlässigkeit
F., Steuerbarkeit des elektrischen Parameterentwurfs
G. Das Ende kann ganzes sein gelötet
H., Materialfreiwilligkeit
I. niedrige Kosten
J. Continuity der Verarbeitung
K. Quick und pünktliche Lieferung
L. Delivery rechtzeitig: >98%

1,3 Anwendung

Streifen des weichen Lichtes des universellen Zweckes LED, Handymodulflexbrett, industriell

steuern Sie Interfon

1,4 Parameter- und Leistungsblatt

Größe flexiblen PWBs	35,72 x 41.41mm
Zahl von Schichten	2
Brett-Art	Flexibles PWB
Brett-Stärke	0.20mm
Brett-Material	HAUSTIER 25µm
Brett-Material-Lieferant	ITEQ
Tg-Wert des Brett-Materials	60℃

PTH-Custärke	µm ≥20
Innere Iayer-Cu thicknes	N/A
Oberflächencustärke	µm 35

Coverlay-Farbe	Schwarzes
Zahl von Coverlay	2
Stärke von Coverlay	µm 25
Versteifungs-Material	NEIN
Versteifungs-Stärke	N/A

Art der Silkscreen-Tinte	IJR-4000 MW300
Lieferant von Silkscreen	TAIYO
Farbe von Silkscreen	Weiß
Zahl von Silkscreen	1

Schalentest von Coverlay	Nicht peelable
Legenden-Adhäsion	3M 90℃ keine Schale nach Min. 3 setzt Zeit Tests fest

Oberflächenende	Immersions-Gold
Stärke des Nickels/des Goldes	Au: 0.03µm (Min.); Ni 2-4µm
RoHS erforderte	Ja
Famability	94-V0

Wärmestoß-Test	Durchlauf, -25℃±125℃, 1000 Zyklen.
Wärmebelastung	Durchlauf, 300±5℃, 10 Sekunden, 3 Zyklen. Keine Abblätterung, keine Blasenbildung.
Funktion	Elektrischer Test 100% Durchlaufs
Kunstfertigkeit	Befolgung IPC-A-600H u. IPC-6013C Klasse 2

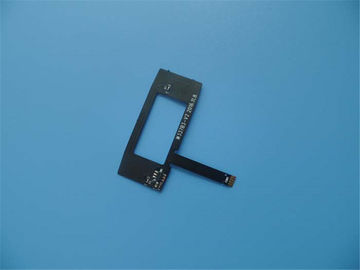

Immersions-Golddoppeltzugang flexibler Polyimide PCBs FPC PCBs-Hersteller mit weißem Silkscreen 0

Immersions-Golddoppeltzugang flexibler Polyimide PCBs FPC PCBs-Hersteller mit weißem Silkscreen 1
